Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2900-0930 |

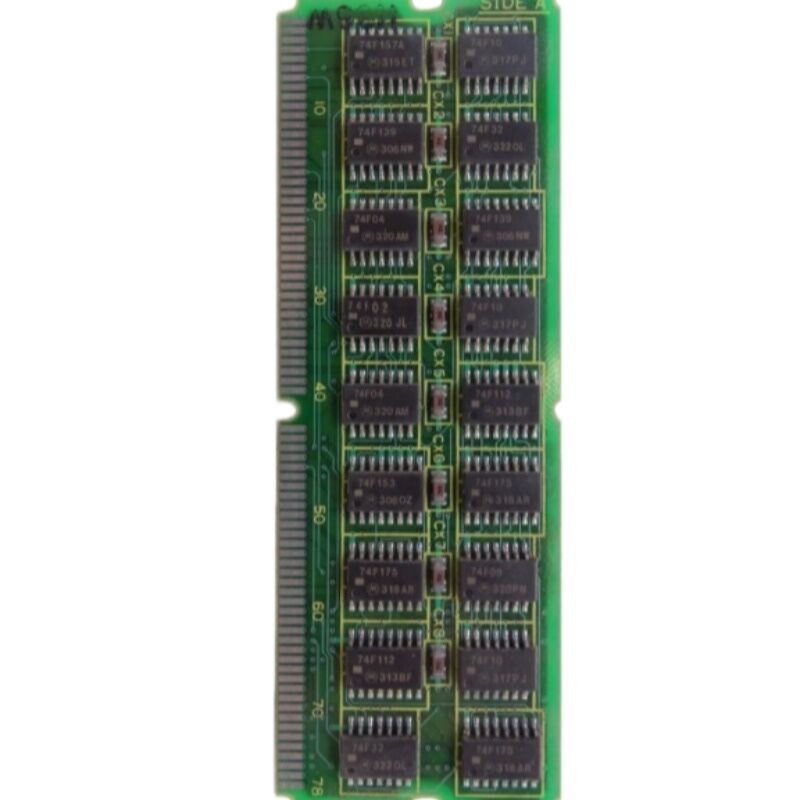

Numero della parte:A20B-2900-0930
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Modulo CPU (MPU Board)
Processore:Intel 80386SX (i386sx)
Serie di schede:A20B-2900
Sistemi compatibili:FANUC serie 18-A, serie 21 e compatibili
Status:Interrotto dal fabbricante
L'A20B-2900-0930 è il modulo CPU per i sistemi CNC FANUC Serie 18-A e funge da CPU principale o secondaria nella Serie 21 e nei controller compatibili.
È la scheda che contiene l'unità centrale di elaborazione un Intel 80386SX insieme ai circuiti di supporto circostanti che rende il processore funzionale all'interno dell'architettura CNC:generazione di orologi, bus buffering, logica dell'interfaccia di memoria, e le connessioni alla scheda CPU principale in cui si collega.
Nell'architettura di controllo modulare di FANUC, la CPU non è integrata direttamente sulla scheda principale.
Questo consente di sostituire il modulo del processore in modo indipendente in caso di guasto,e ha permesso a FANUC di offrire diverse capacità di elaborazione sulla stessa piattaforma di scheda principale montando moduli CPU diversi.
L'A20B-2900-0930 è dotato del processore 80386SX Intel a 32 bit con un bus dati esterno a 16 bit,posizionato come una soluzione di elaborazione efficiente e conveniente quando questi controller sono stati prodotti.
Il controller CNC non può funzionare senza questo modulo.
Quando questo modulo non funziona, il controller non si avvia.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2900-0930 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo CPU / sotto-modulo del processore |
| Processore | Intel 80386SX (i386sx) |
| Serie di schede | A20B-2900 |
| Sistemi compatibili | FANUC Serie 18-A / 21 e compatibile |
| Ruolo | CPU principale (sistemi più piccoli) o sub-CPU (sistemi più grandi) |
| Origine | Giappone |
| Stato della produzione | Interrotto |
| Peso (circa) | 00,3 kg |
| Dimensioni | ~114 × 38 × 5 mm |
| Temperatura di funzionamento | 0 55°C |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
L'Intel 80386SX è stato un processore di primo piano nel settore dell'informatica industriale embedded durante la fine degli anni '80 e negli anni '90.
Offreva una capacità di elaborazione interna a 32 bit, il che significa che poteva lavorare con valori di dati a 32 bit internamente, utilizzando un bus dati a 16 bit per comunicare con la memoria esterna e le periferiche.Questa combinazione ha fornito forti prestazioni computazionali a un costo del sistema inferiore rispetto al bus completo a 32 bit 80386DX.
Per le applicazioni di controllo CNC, ciò che conta non è la velocità di clock in isolamento, ma la capacità del processore di eseguire compiti di controllo ¢ interpolazione, calcolo della posizione servo, elaborazione della scala PMC,gestione della comunicazione, e visualizzare il rendering entro i cicli di tempistica richiesti.
L'80386SX forniva il spazio di comando richiesto dal controllo della serie 18-A per la sua generazione di applicazioni di lavorazione.
FANUC ha utilizzato questo processore su più varianti di controller nella stessa generazione,e l'architettura del modulo CPU ha permesso di utilizzare la stessa scheda principale con velocità o tipi di processore diversi scambiando il modulo CPU.
L'A20B-2900-0930 svolge due ruoli distinti a seconda del controller specifico in cui è installato.
Nei sistemi più piccoli la Serie 21 Modello B è un esempio specifico questo modulo funge da CPU principale.
La Serie 21 è una piattaforma di controllo più compatta in cui questo modulo CPU porta il carico di elaborazione primario.
La stessa scheda fisica svolge questo ruolo di maggiore responsabilità.
Nei sistemi più grandi, la scheda principale della CPU può contenere un processore primario più potente, con l'A20B-2900-0930 che funziona come sub-CPU.la sub-CPU gestisce specifiche attività di elaborazione separate dal carico di lavoro della CPU principale, migliorando il rendimento complessivo del sistema.
La distinzione è importante per l'approvvigionamento di sostituzione.
Conferma quale ruolo svolge il modulo nella tua macchina specifica.ma il software caricato nel FROM deve corrispondere al tipo e alla configurazione specifici del controller.
La sostituzione di un modulo CPU su un sistema FANUC non è semplicemente uno scambio di hardware. Il software operativo del CNC è memorizzato nella memoria FROM (moduli separati) sulla scheda principale.Quando viene installato un nuovo modulo CPU, il contenuto FROM viene caricato nella DRAM del modulo CPU al momento dell'accensione e il sistema si avvia da lì.
Se il FROM è intatto e contiene la versione corretta del software, il sistema dovrebbe avviarsi dopo la sostituzione del modulo CPU.
Se anche il contenuto FROM è stato danneggiato, sia il modulo CPU che il modulo FROM richiedono attenzione prima che il sistema funzioni correttamente.
Confirmare sempre l'integrità FROM come parte del processo diagnostico quando si sospetta un guasto del modulo CPU.
D1: Il controller della serie 18-A non si avvia. L'alimentazione sembra funzionante. È l'A20B-2900-0930 il probabile difetto?
Una condizione di non avvio con un alimentatore funzionale è coerente con un guasto del modulo CPU, ma anche con una corruzione FROM o un guasto della scheda principale.
Controllare l'indicatore di stato del LED sulla scheda principale al momento dell'accensione la sequenza del LED è documentata nel manuale di manutenzione e indica quanto è avanzato il processo di avvio prima di fermarsi.
Se la sequenza si interrompe immediatamente dopo l'accensione senza alcuna attività correlata alla CPU, il modulo CPU è un forte sospettato.
D2: Il controller si avvia con intermittenza ̇ a volte si avvia normalmente, a volte si appende all'avvio.
Il guasto di avvio intermittente è spesso un guasto del connettore piuttosto che un guasto del modulo.
Se questi contatti hanno sviluppato ossidazione o allentamento meccanico, il modulo può fare un contatto elettrico incoerente.
Pulire i contatti del connettore con un detergente di contatto appropriato, riassettare il modulo saldamente e ripetere il test.
Se il guasto intermittente persiste, il modulo stesso può avere un problema termico o di componente.
D3: è stato installato un A20B-2900-0930 di sostituzione e la macchina si avvia, ma immediatamente si avvia un allarme con un errore della CPU.
Un errore della CPU dopo l'installazione con un nuovo modulo indica in genere un'incompatibilità del software la versione del software FROM non corrisponde alla revisione del modulo della CPU,o il contenuto FROM è per un tipo di controller diverso.
Verificare che la versione software del modulo FROM sia compatibile con il modulo di sostituzione della CPU.
Confirmare la revisione del modulo dall'etichetta sulla scheda e fare un riferimento incrociato alla documentazione di manutenzione.
D4: L'A20B-2900-0930 di un sistema della serie 21 può essere utilizzato in un sistema della serie 18-A?
Entrambi i sistemi utilizzano lo stesso hardware del modulo CPU.revisione hardware).
Se i numeri delle parti corrispondono esattamente, l'hardware e' compatibile.
Il software caricato da FROM determina il comportamento funzionale, non deve essere modificato solo perché il modulo è stato acquisito fisicamente da un tipo di controller diverso.
D5: La macchina ha funzionato correttamente fino a un'ondata di corrente. Dopo l'ondata, non si avvierà. Dovrebbe essere sostituito prima il modulo della CPU?
Un'ondata di corrente può danneggiare qualsiasi componente elettronico nel controller.
Invece di sostituire i componenti in modo casuale, utilizzare gli indicatori di stato LED e le informazioni diagnostiche disponibili sul display del controller.
Se il modulo della CPU mostra specificamente danni fisici, componenti bruciati, circuiti integrati rotti, è il punto di partenza.
Altrimenti, la diagnosi sistematica basata su quanto riferito dal controller al momento dell'accensione è più affidabile.
