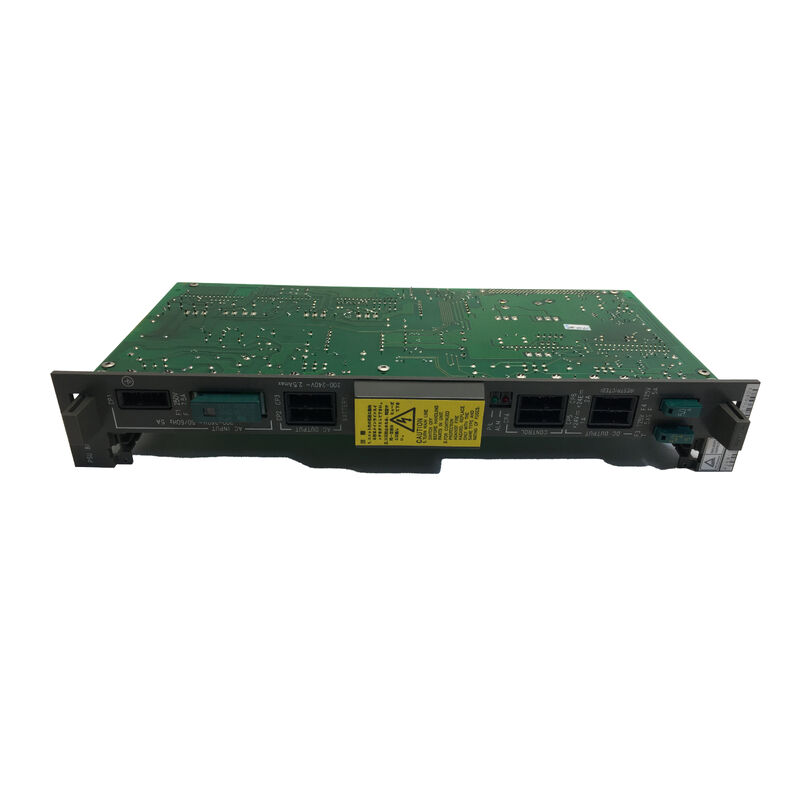

A16B-1210-0801 Scheda PCB Fanuc A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG Interfaccia PCB ∙ Serie 0A / 0B / 0C / 0F / 00B / 00C / Generatore di impulsi manuali Interfaccia CNC

Interfaccia MPG

"MPG" sta per Manual Pulse Generator, il volante rotativo utilizzato dagli operatori per muovere manualmente gli assi CNC con precisione.che genera impulsi elettriciIl CNC traduce questi impulsi in un movimento dell'asse controllato su una scala selezionabile (in genere ×1, ×10 o ×100 per impulso, corrispondente a 0,001 mm, 0,01 mm o 0,1 mm per clic della ruota manuale).

L'A16B-1210-0801 è il PCB MPG dedicato per i sistemi CNC serie 0-A, 0-B, 0-C, 0-F, 00B e 00C.Riceve il pulso del volante a mano e lo trasmette al motore di interpolazione del CNC nel formato corretto per il posizionamento manuale dell'asse.

Specificità principali

Come funziona l'interfaccia MPG

L'MPG (ruota a mano) genera un segnale di codifica quadratura 2 canali di impulsi (A e B) in relazione di fase a 90°.Questa codifica quadratura consente la scheda di interfaccia per determinare sia la direzione di rotazione e il numero di impulsi.

L'A16B-1210-0801 riceve questi segnali quadrati e:

Conta gli impulsi:L'interfaccia conta gli impulsi in entrata dal volante in tempo reale, mantenendo un conteggio accurato della rotazione del volante.

Determina la direzione:La relazione di fase tra i canali A e B indica alla scheda di interfaccia se il volante viene ruotato nel senso orario (direzione dell'asse positivo) o in senso antiorario (direzione dell'asse negativo).

Applica il moltiplicatore di scala:La selezione della scala ×1/×10/×100 (dall'interruttore di modalità dell'operatore) viene applicata al conteggio degli impulsi, producendo lo spostamento dell'asse comandato.

Trasmissioni CNC:Il comando di posizione formattato viene inviato alla funzione di interpolazione del CNC, che esegue un movimento dell'asse liscio in risposta all'input della ruota manuale.

Scenari di applicazione

Non funzionante ruota a mano MPG:Il volante MPG di una FANUC Serie 0-C CNC smette di produrre movimento dell'asse.La scheda di interfaccia A16B-1210-0801 è identificata come il guastoLa sostituzione ripristina il posizionamento dell'asse controllato a mano.

Servizi di manutenzione dell'interfaccia della ruota manuale CNC serie 0-B:La scheda di interfaccia A16B-1210-0801 MPG viene sostituita per garantire un funzionamento affidabile della ruota a mano in futuro.

Domande frequenti

D1: Perché l'interfaccia MPG ha bisogno di un PCB dedicato?

Il volante MPG genera segnali di codifica quadratura in tempo reale.e trasmesso alla funzione di interpolazione del CNC alla velocità di aggiornamento servo del CNCL'integrazione di questa decodifica hardware dedicata all'interno della scheda principale della CPU aggiunge complessità al circuito; un PCB a interfaccia separata isola l'elaborazione del segnale MPG e semplifica il design della scheda principale.

D2: Cosa succede quando A16B-1210-0801 fallisce?

Quando l'interfaccia MPG non funziona, la modalità HANDLE (jog controllato dalla ruota a mano) viene persa.Modalità JOG (jog controllato da pulsante a velocità di alimentazione programmata) e modalità MDI (movimento controllato dal programma) in genere rimangono funzionaliL'esecuzione automatica del programma non è inoltre influenzata, perdendo solo il canale di ingresso della ruota manuale.

D3: L'A16B-1210-0801 è compatibile con tutti i tipi di macchine CNC della serie 0-A fino alla serie 00C (latti, centri di lavorazione)?

Sì, la designazione di compatibilità "#0A/B/C/F/00B/C" copre tutti i tipi di macchine appartenenti a ciascuna serie CNC. Centri di lavorazione (0-MC, 0-MD, 0-MF), centri di tornitura (0-TC, 0-TD, 0-TF),con una capacità di accumulo di calore non superiore a 50 W,L'hardware dell'interfaccia MPG è indipendente dalla configurazione del tipo di macchina.

D4: La sostituzione dell'A16B-1210-0801 richiede un aggiustamento dei parametri MPG?

Il moltiplicatore di scala (×1/×10/×100) e l'assegnazione dell'asse dell'MPG sono configurati in parametri CNC conservati nella SRAM principale del CNC, non nella scheda di interfaccia MPG.Dopo il montaggio del dispositivo di ricambio A16B-1210-0801Verificare la funzione della ruota a mano in modalità HANDLE su ciascun asse prima di riprendere la produzione.
