Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2901-0582 |
Numero della parte:A20B-2901-0582
Produttore:FANUC Corporation (Giappone)
Serie di prodotti:A20B-2901
Tipo di prodotto:Modulo CPU PCB con interfaccia I/O Link 2
Funzione:Unità centrale di elaborazione e modulo di comunicazione I/O Link 2 per sistemi CNC e di automazione FANUC
Paese di origine:Giappone

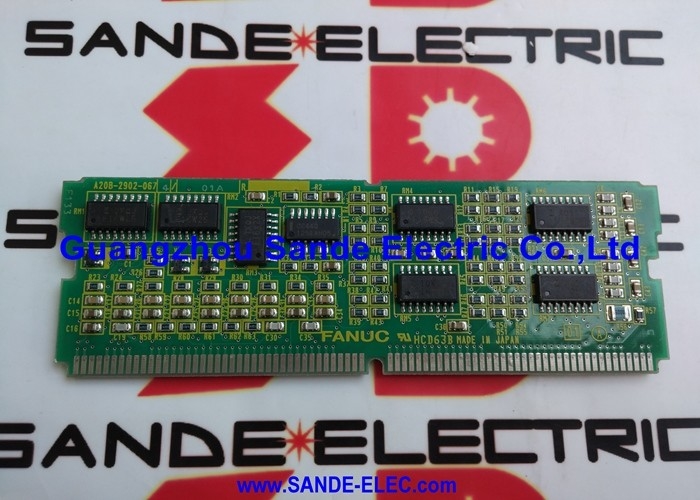

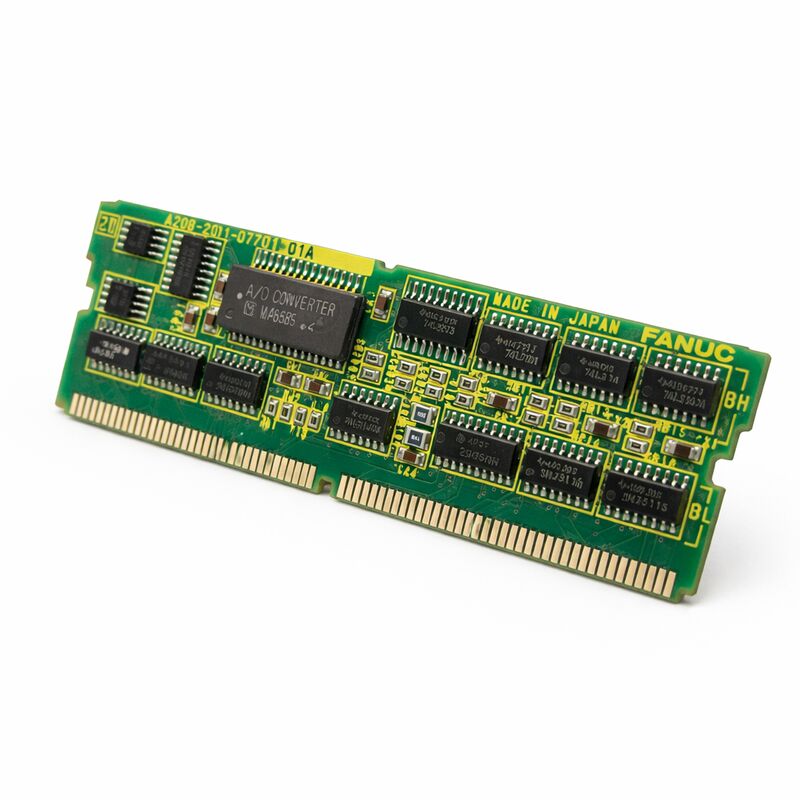

L'A20B-2901-0582 è una scheda a circuito stampato a modulo CPU FANUC con interfaccia I/O Link 2 della serie A20B-2901.Questa scheda funge da modulo di comunicazione centrale di elaborazione e I/O all'interno del suo sistema ospitante FANUC CNC o sistema di automazione, la logica di controllo e il bus di comunicazione I/O Link 2 che collega il controller ai dispositivi di I/O remoti, ai rack distribuiti di I/O, alle periferiche della macchina e alle unità di controllo.
La serie A20B-2901 è una delle famiglie di moduli consolidati di FANUC per hardware di controllo CNC e di automazione, che copre una gamma di CPU, memoria, interfaccia,e moduli di controllo a fusione che configurano le capacità del sistema di controllo.
The 0582 variant within this series integrates both the CPU processing function and the I/O Link 2 communication interface in a single board — a combination that serves systems requiring the second-generation I/O Link protocol for machine peripherals and distributed I/O.
L'I/O Link di FANUC è un bus di comunicazione seriale ad alta velocità che collega il controller CNC ai dispositivi I/O della macchina.fornisce una comunicazione più veloce e supporta una rete più ampia di nodi di I/O collegati rispetto all'originale I/O Link.
Rack di I/O a distanza, I/O del pannello dell'operatore, unità di controllo ATC (cambiatore automatico di utensili), cambio pallet,e interfacce robotiche possono essere collegati come I / O Link 2 nodi slave a un controller che esegue il A20B-2901-0582.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2901-0582 |
| Produttore | FANUC Corporation |
| Serie di prodotti | A20B-2901 |
| Tipo di prodotto | Modulo CPU PCB |
| Interfaccia | Collegamento I/O 2 |
| Funzione | Processing centrale + I/O Link 2 master |
| Applicazione | FANUC sistemi CNC e di automazione |
| Paese di origine | Giappone |
Il collegamento I/O di FANUC è un bus seriale progettato per collegare il controller CNC ai dispositivi I/O distribuiti intorno alla macchina e al piano di fabbrica.
In una moderna macchina utensile CNC, gli interruttori di limite fisici I/O, le uscite delle valvole solenoidi, i pulsanti, le luci di indicazione, i sensori di posizione ATC possono essere centinaia.
Invece, I/O Link 2 consente di montare unità di I/O distribuite vicino ai dispositivi fisici di I/O,con un solo cavo seriale che collega ogni unità al controller.
L'I/O Link 2 è un protocollo seriale sincrono che consente a ogni I/O slave connesso di trasmettere i propri stati di input e ricevere i propri comandi di output dal master in modo deterministico e a ciclo fisso.
Il PMC (Programmable Machine Controller) del CNC legge gli stati di I/O dai nodi I/O Link 2 come se fossero collegati direttamente al controller,e imposta gli stati di uscita attraverso la stessa interfaccia trasparente.
La distanza fisica, l'architettura distribuita e il cavo seriale sono invisibili alla logica della scala PMC.
La scheda della CPU A20B-2901-0582 contiene l'interfaccia principale I/O Link 2 il circuito che guida il bus, sondaggi ogni schiavo connesso,e scambiare dati con ogni nodo all'interno del ciclo di interpolazione del CNC.
In qualità di modulo CPU, l'A20B-2901-0582 ha la responsabilità principale dell'elaborazione per il sistema di controllo che supporta.
Esegue il software di controllo caricato dai moduli FROM (Flash ROM), gestisce la mappa della memoria del sistema, inclusi i moduli RAM,e gestisce la programmazione in tempo reale delle attività di controllo servo interpolazione, esecuzione della scala PMC, elaborazione dell'interfaccia dell'operatore e comunicazione con periferiche connesse.
Un guasto del modulo della CPU provoca un completo guasto del sistema di controllo: il CNC non si avvia o smette di funzionare a metà ciclo.
A differenza delle schede periferiche che causano la perdita di specifiche funzioni mentre il sistema continua a funzionare, il modulo CPU è un singolo punto di guasto per l'intero controllo.
Ciò rende l'A20B-2901-0582 uno dei pezzi di ricambio di massima priorità per qualsiasi impianto di produzione che utilizza sistemi FANUC che utilizzano questo tipo di modulo.
Quando l'A20B-2901-0582 richiede la sostituzione, i dati dei parametri e dei programmi memorizzati nella SRAM saranno presenti sul modulo RAM separato (modulo di memoria della serie A20B-2901) piuttosto che sulla scheda CPU stessa.
Nei sistemi in cui la memoria si trova su un modulo separato, lo scambio della scheda CPU non richiede necessariamente il ricarico di tutti i parametri.e se si trasferisce intatto sulla scheda di ricambio, il sistema dovrebbe riprendere con i dati memorizzati.
Verificare l'architettura del sistema per la macchina specifica prima di presumere che ciò si applichi.
La configurazione di I/O Link 2 ‡ indirizzi slave, elenco dei dispositivi connessi, assegnazioni di I/O ‡ è in genere memorizzata come parametri PMC nella SRAM.
Questi vengono recuperati con il resto dei parametri impostati dal backup.
Le precauzioni ESD sono essenziali quando si manipola l'A20B-2901-0582. I circuiti di interfaccia della CPU, della logica CMOS e dell'I/O Link 2 sono sensibili alla scarica elettrostatica.
Maneggiare sempre la scheda con una cinghia per polso ESD collegata alla terra, su una superficie di lavoro conduttiva.
D1: Il CNC si è spento inaspettatamente e ora non si avvia. Si visualizza solo l'allarme I/O Link 2 prima che la sequenza di avvio si interrompa. Potrebbe essere il A20B-2901-0582 il colpevole?
Un allarme I/O Link 2 all'avvio che impedisce l'avvio può indicare un guasto del modulo CPU che colpisce l'interfaccia principale I/O Link 2,o un dispositivo schiavo I/O Link 2 collegato che non risponde come previsto.
Provare a scollegare tutti i cavi slave I/O Link 2 dalla scheda e tentare di avviare se il sistema avvia senza schiavi collegati, il problema è in uno dei dispositivi slave o i loro cavi,non la scheda CPU stessa.
Se l'allarme persiste con tutti gli schiavi disconnessi, il circuito I/O Link 2 o la funzione CPU dell'A20B-2901-0582 ha fallito.
D2: Il CNC funziona ma tutti i rack di I/O remoti connessi a I/O Link 2 mostrano un allarme mentre l'I/O diretto (connesso alla scheda I/O principale) funziona normalmente.
I rack di I/O remoti che danno allarme mentre l'I/O diretto funziona normalmente puntano al bus I/O Link 2 o alla sua interfaccia principale, non alla CPU CNC o alla logica PMC (che interesserebbe anche l'I/O diretto).Controllare l'invio del cavo I/O Link 2 e i connettori per i collegamenti danneggiati o sciolti.
Se il cavo e i connettori sono confermati intatti, l'interfaccia principale di I/O Link 2 dell'A20B-2901-0582 potrebbe aver fallito.
La sostituzione della scheda CPU e' il prossimo passo diagnostico.
D3: Dopo aver sostituito l'A20B-2901-0582, gli avvio CNC ma la topologia I/O Link 2 mostra dispositivi a indirizzi errati.
Gli indirizzi dei dispositivi I/O Link 2 sono configurati nei parametri PMC. Se il backup dei parametri non è stato completamente ricaricato dopo la sostituzione della scheda,o se il modulo RAM è stato cancellato durante il processo di sostituzione, la mappa degli indirizzi di I/O Link 2 potrebbe non corrispondere all'installazione fisica.
Ricaricare il backup completo dei parametri PMC nel sistema.
Se non è disponibile un backup, gli indirizzi dei dispositivi I/O Link 2 devono essere reinseriti manualmente seguendo la documentazione di configurazione I/O Link 2 del costruttore della macchina.
D4: L'A20B-2901-0582 è specifico per un solo modello CNC FANUC o serve più piattaforme?
I moduli della serie A20B-2901 servono più piattaforme CNC FANUC attraverso lo standard di interfaccia modulo A20B-2901.
The specific compatible control platforms for the 0582 variant are defined by the machine's hardware configuration — the module's physical interface and communication protocol must match the main CPU board or system board it is installed with.
Verificare la compatibilità facendo riferimento alla documentazione hardware della macchina specifica o alle tabelle di compatibilità delle parti di FANUC prima di acquistare una sostituzione.
D5: L'A20B-2901-0582 è su una macchina che funziona continuamente in un ambiente di produzione.
Per le macchine di produzione in continuo funzionamento è fortemente consigliabile disporre di almeno una macchina di ricambio A20B-2901-0582 di qualità verificata in loco.
Un guasto del modulo CPU provoca un arresto completo della macchina senza soluzione di fatto la macchina non può funzionare in modalità degradata mentre la scheda è alimentata.
La scheda deve essere conservata in imballaggi protetti da ESD, in un ambiente a temperatura controllata e ispezionata periodicamente per verificare che le condizioni di conservazione siano adeguate.
Le assegnazioni dei canali di collegamento I/O 2 e la configurazione del PMC devono inoltre essere documentate e conservate con la scheda di riserva in modo che la sostituzione e il ricommissione possano essere effettuati il più rapidamente possibile.
