Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2901-0716 |

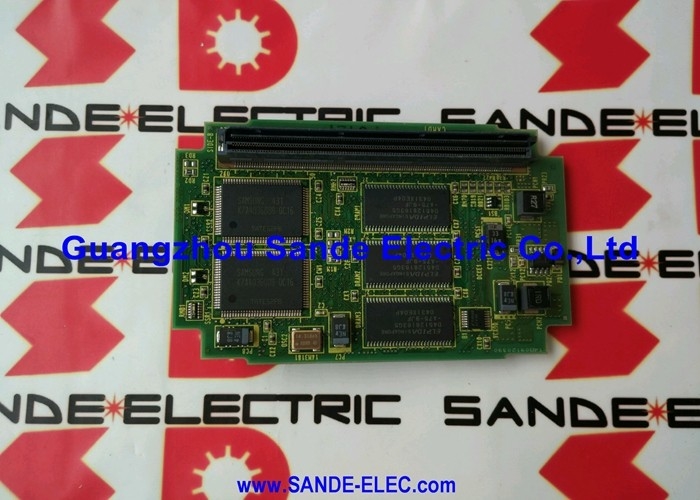

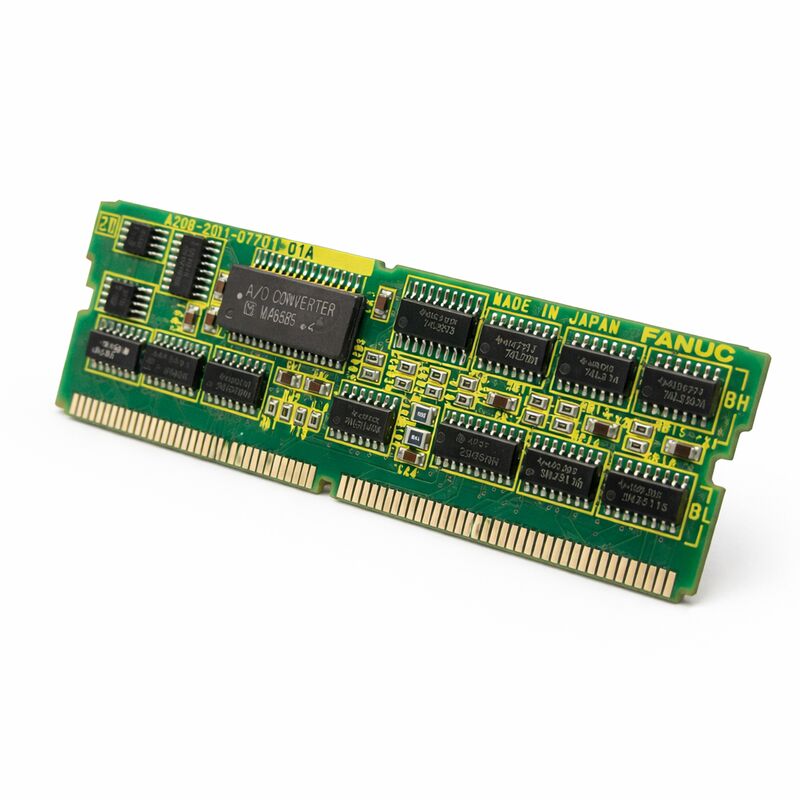

Numero della parte:A20B-2901-0716
Produttore:FANUC Corporation (Giappone)
Serie di prodotti:A20B-2901
Tipo di prodotto:Modulo di memoria RAM (SMD plug-in daughter board)
L'A20B-2901-0716 è un modulo RAM FANUC che combina 128KB di SRAM alimentata da batteria con 3,5MB di DRAM, progettato come scheda figlia SMD plug-in per i sistemi di controllo CNC FANUC Serie 16, 18, 20 e 21.
Questo modulo si installa direttamente sulla scheda principale della CPU del controllo CNC, ampliando la memoria di lavoro del sistema per la memorizzazione del programma della parte, la conservazione dei parametri, la logica della scala PMC,e elaborazione dei dati in tempo di esecuzione.
La serie A20B-2901 rappresenta una delle famiglie di moduli più importanti di FANUC le schede di memoria plug-in che determinano la quantità di spazio di archiviazione del programma, la memoria PMC e i dati di lavoro che il CNC può gestire.
Le diverse combinazioni di capacità di SRAM e DRAM soddisfano esigenze applicative diverse: una SRAM più grande fornisce più memoria non volatile per programmi e parametri;la DRAM più grande fornisce più memoria di lavoro per l'elaborazione del sistema e i dati temporanei durante l'esecuzione.
L'A20B-2901-0716 si colloca nella specifica SRAM / DRAM da 128 KB all'interno della gamma A20B-2901, fornendo la massima capacità DRAM disponibile nella fascia SRAM da 128 KB di questa famiglia di moduli.
Ciò lo rende particolarmente adatto per applicazioni in cui il throughput di elaborazione dei dati ad alta velocità è più importante dell'espansione dello storage dei programmi supportato dalla batteria.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2901-0716 |
| Produttore | FANUC Corporation |
| Serie di prodotti | A20B-2901 |
| Tipo di prodotto | Modulo RAM (SMD daughter board) |
| SRAM | 128KB (a batteria, non volatile con batteria) |
| DRAM | 3.5MB (volatile |
| CNC compatibile | FANUC serie 16, 18, 20, 21 |
| Fattore di forma | Modulo plug-in SMD |
| Paese di origine | Giappone |
In un sistema CNC FANUC, SRAM e DRAM svolgono ruoli diversi e complementari.
Quando la macchina è spenta, la batteria di riserva al litio sulla scheda di controllo mantiene la tensione ai chip SRAM,mantenere intatti i loro contenuti.
È qui che il CNC memorizza tutto ciò che deve ricordare tra i cicli di alimentazione: programmi di parti, spostamenti di coordinate di lavoro, spostamenti di utensili, parametri e dati PMC (Programmable Machine Controller).
La perdita del contenuto della SRAM per via di una batteria scarica, un evento ESD che uccide i chip SRAM o un guasto del modulo significa la perdita di tutti i programmi memorizzati e i dati di configurazione della macchina.
La DRAM (Dynamic Random Access Memory) richiede un aggiornamento costante della potenza per conservare i suoi dati.
Il CNC utilizza la memoria DRAM come memoria di lavoro durante il funzionamento, uno spazio di scatto per eseguire calcoli, eseguire il motore di interpolazione,logica della scala di elaborazione PMC, e mantenere temporaneamente i dati durante l'esecuzione del programma.
Più DRAM consente al sistema di gestire operazioni più complesse e programmi più grandi in esecuzione.
È aggiornato da FROM (Flash ROM) o SRAM all'avvio.
L'A20B-2901-0716 è collegato alla presa SMD designata sulla scheda CPU principale FANUC CNC.
Nei sistemi della serie 16/18/20/21, il modulo RAM è una delle diverse schede figlie plug-in che personalizzano le capacità della scheda principale, accanto ai moduli FROM (per la memorizzazione del software di sistema),Moduli PMC, moduli di sistema (scelta del tipo di fusione) e servomoduli.
Il modulo RAM specifico scelto per una macchina faceva parte delle specifiche di controllo originali del costruttore della macchina.
Una macchina configurata per la memorizzazione complessa di più programmi o per ampie scale PMC può essere stata costruita con la variante SRAM da 256 KB (A20B-2901-0711).
Una macchina che richiede il throughput DRAM massimo con memoria di programma moderata utilizza l'A20B-2901-0716.
La SRAM da 128 KB dell'A20B-2901-0716 dipende interamente dalla batteria di riserva al litio per conservare il suo contenuto quando la macchina viene spenta.
La batteria si trova sulla scheda CPU principale, non sul modulo RAM stesso.Quando la tensione della batteria scende al di sotto della soglia tipicamente dopo 3 5 anni di servizio a seconda delle condizioni il CNC visualizza un allarme di bassa batteria.
A questo punto il contenuto della SRAM potrebbe essere ancora intatto, ma la sostituzione dovrebbe avvenire tempestivamente.
Se la batteria si guasta completamente e il contenuto della SRAM si perde, tutti i programmi di parti, parametri, offset e dati PMC devono essere ricaricati.Questo può significare giorni di ricommissione..
Un regolare programma di sostituzione della batteria, combinato con il backup di routine dei parametri su un'unità USB o il trasferimento di file via rete, impedisce completamente questa modalità di guasto.
D1: Il CNC mostra un allarme del modulo RAM e non si avvia.
Prima di concludere che il modulo ha fallito, verificare se anche la batteria di riserva è in stato di allarme.
Una batteria scarica può causare la corruzione del contenuto della SRAM che il sistema rileva come un errore della RAM.
Sostituire la batteria e verificare se l'allarme si spegne dopo aver ricaricato i parametri.
Se l'allarme persiste con una batteria confermata e senza corruzione dei dati SRAM, il modulo A20B-2901-0716 stesso deve essere sostituito.
D2: L'A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) può essere sostituito con un A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) per aumentare lo spazio di archiviazione dei programmi?
Solo se la configurazione hardware e software di controllo supporta il modulo SRAM più grande.I comandi della serie 16/18/20/21 hanno definito tabelle di compatibilità per i moduli RAM non tutte le combinazioni di moduli sono valide per tutte le edizioni di controllo e le configurazioni opzionali.
Verificare la compatibilità nel manuale hardware per il tipo di comando specifico prima di installare un modulo diverso.
L'installazione di un modulo incompatibile può causare errori di avvio o errori di mappatura della memoria.
D3: Quando si sostituisce l'A20B-2901-0716, è necessario inserire nuovamente tutti i programmi e i parametri?
Sì la SRAM nel modulo di sostituzione è vuota da fabbrica. Tutti i programmi, i parametri, gli offset degli strumenti, gli offset di lavoro e i dati PMC devono essere ricaricati.Questo è il motivo per cui mantenere un backup corrente è essenziale prima di qualsiasi sostituzione modulo di memoria.
La maggior parte dei sistemi FANUC Serie 16/18/20/21 controlla l'uscita del programma di supporto e dei parametri su un'unità USB o tramite l'interfaccia Ethernet/RS232.
D4: Il CNC mostra un errore di memoria su una area di dati PMC ma non su altre.
I moduli SRAM in età avanzata possono presentare guasti parziali in cui una regione specifica della SRAM mostra errori mentre altre restano intatte.I singoli chip SRAM all'interno del modulo possono fallire mentre altri rimangono operativi.
Se l'errore è costantemente associato alla stessa area di dati e persiste dopo il ricarico dei parametri, è probabile un guasto a livello di chip SRAM.
Il modulo deve essere sostituito e l'intero sistema ricaricato dal backup.
D5: Come posso identificare quale modulo RAM è attualmente installato nel CNC per confermare di aver bisogno dell'A20B-2901-0716?
L'etichetta del modulo installato è leggibile con il comando spento e la scheda CPU principale accessibile.
Il numero di parte A20B-2901 è stampato sull'etichetta del modulo.la visualizzazione della configurazione del sistema FANUC normalmente accessibile dalle schermate di manutenzione del sistema mostra la configurazione del modulo di memoria installato.
Se nessuno dei due elementi è accessibile, la documentazione di costruzione originale della macchina (manuale di manutenzione del costruttore della macchina o elenco dei pezzi di ricambio) specifica il tipo di modulo originale.
