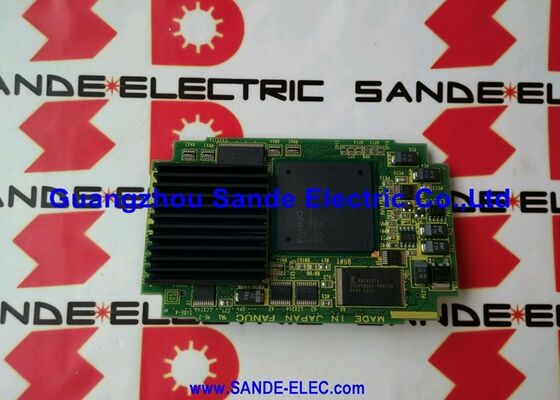

FANUC MEMORY MODULE A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765 FANUC Serie 21 Modulo di memoria e fusione 0K SRAM / FROM / Serial Spindle Interface / FS-21 Plug-In

Il modulo di memoria e fusione nell'architettura della serie 21

All'interno dell'architettura hardware CNC FANUC Serie 20/21, l'unità CPU principale ospita una serie di moduli plug-in che definiscono le capacità specifiche del sistema.Questi moduli si inseriscono in posizioni definite sulla scheda della CPU, ciascuna aggiungendo una specifica combinazione di risorse di memoria e funzioni di interfaccia.

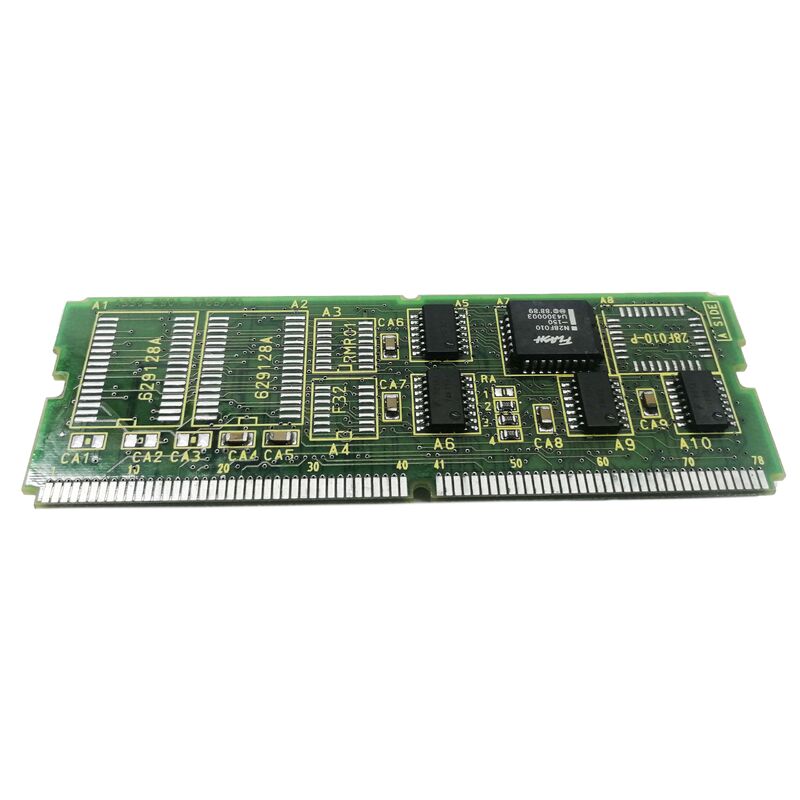

L'A20B-2901-0765 è ilModulo di memoria e mandrino combinare due funzioni in un unico plug-in:

FROM (Flash ROM):La porzione Flash ROM memorizza il software del sistema CNC il firmware operativo che definisce le funzionalità del codice G del CNC, le funzioni di visualizzazione, il coordinamento servo e tutte le funzionalità CNC.Il FROM conserva il suo contenuto senza potenza (non volatile), in modo che il software CNC rimanga intatto quando la macchina viene spenta.

Interfaccia a fusione seriale:L'interfaccia seriale fornisce l'interfaccia di comunicazione digitale tra la CPU principale del CNC e l'unità di fusione della macchina.e segnali di stato tra il CNC e l'amplificatore a fusione su un collegamento seriale dedicato.

Specificità principali

0K SRAM

La designazione "0K SRAM" significa che questo modulo non include alcuna SRAM alimentata da batteria. Nella serie 20/21 CNC, la SRAM viene utilizzata per la memorizzazione dei parametri CNC e la conservazione dei programmi.I sistemi che utilizzano l'A20B-2901-0765 ricavano la loro SRAM da un modulo RAM separato ¢ come i moduli RAM di classe A20B-2901-0711 ¢ piuttosto che combinarlo in questo plug-in.

L'A20B-2901-0765 è confrontato all'interno della sua famiglia di moduli:

Il 0765 è la variante a fusione seriale con SRAM zero, abbinata alle configurazioni della serie 21 che ricavano SRAM da altri luoghi e utilizzano unità a fusione seriale.

Scenari di applicazione

Sostituzione CNC serie 21:Un sistema CNC FANUC FS-21 richiede una memoria di ricambio e un modulo a fusione.L'A20B-2901-0765 (variante a fusione seriale) è il sostituto corretto, non la versione analogica (0764).

Errore di interfaccia del mandrino seriale:Una serie 21 CNC sviluppa un allarme di comunicazione a fusione con spindle drive e motore confermati intatti.Sostituzione ripristina la comunicazione seriale con il fusibile.

Domande frequenti

D1: A20B-2901-0765 richiede un modulo RAM separato nel sistema Serie 21?

Si', perche' A20B-2901-0765 ha 0K SRAM,I parametri CNC e i programmi memorizzati sono conservati in un modulo RAM separato (come i moduli di classe A20B-2901-0711) installato in uno slot diverso sulla CPU principale della serie 21Il modulo di memoria e di mandrino e il modulo RAM lavorano insieme, nessuno da solo fornisce la completa risorsa di memoria necessaria al CNC.

D2: L'A20B-2901-0765 può sostituire l'A20B-2901-0764 (variante di fusione analogica) nello stesso sistema?

Solo se l'azionamento a fusione della macchina viene modificato simultaneamente in un tipo di interfaccia seriale. The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle controlLa variante di mandrino (seriale o analogica) deve corrispondere all'unità di mandrino installata.

D3: Il FROM di A20B-2901-0765 contiene il software CNC o deve essere programmato dopo l'installazione?

In normale funzionamento, il FROM di questo modulo viene pre-programmato con il software del sistema CNC dall'installazione originale.Un modulo di sostituzione proveniente dalla stessa generazione CNC contiene software compatibileUn FROM vuoto o incompatibile richiede il ricarico del software CNC da un disco di installazione originale o un file di backup FANUC che in genere richiede l'accesso al supporto tecnico FANUC.

D4: Quali precauzioni ESD si applicano all'A20B-2901-0765?

La struttura SMD di questo modulo rende i suoi IC sensibili alle scariche elettrostatiche.Evitare il contatto con le superfici dei componenti. Spegnere completamente il CNC prima di accedere alla CPU per rimuovere o installare i moduli.
