A16B-1211-0900 Scheda PCB Fanuc A16B12110900 AI6B-I2II-O9OO

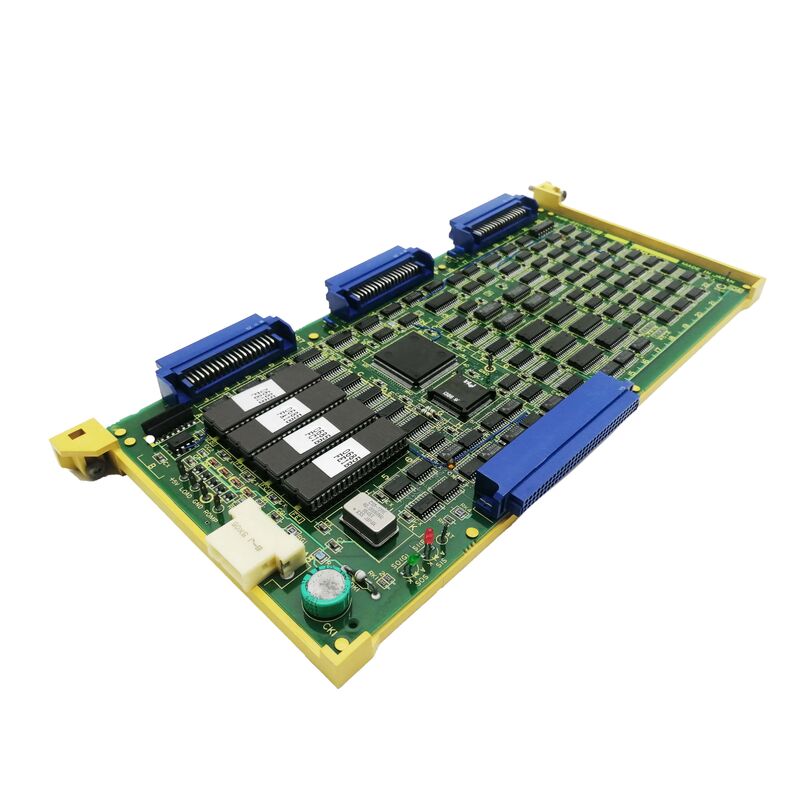

A16B-1211-0900. FANUC PMC-M MDI/CRT Adapter Board A2 Series 00C CNC / 1 of 2 Board Assembly A02B-0086-C052

PMC-M CRT/MDI Adapter ¢ Connessione dell'interfaccia operatore

L'A16B-1211-0900 è la scheda di adattamento che collega l'hardware dell'interfaccia dell'operatore della serie 00C CNC il display CRT e la tastiera MDI al PMC-M (Programmable Machine Controller,Modello M) sistema elettronico. Nell'architettura CNC Serie 00C di FANUC, il PMC-M funge da controller di sequenza della macchina.

Display CRT:Il monitor CRT che mostra il programma del CNC, gli schermi dei parametri, i messaggi di allarme e le informazioni diagnostiche.La scheda dell'adattatore traduce i dati di visualizzazione del PMC-M nei segnali video che guidano il CRT.

Tastiera MDI:La tastiera di ingresso manuale dei dati utilizzata per l'immissione del programma dell'operatore, la modifica dei parametri e i comandi di modalità manuale.e li comunica al PMC-M per l'elaborazione. Senza A16B-1211-0900, né il display CRT né la tastiera MDI possono funzionare.

Informazioni chiave sul prodotto

Serie 00C La piattaforma CNC

La "#00C" nella descrizione identifica la FANUC Serie 00C come la piattaforma CNC compatibile.controllo CNC integrato ️ la designazione 00C identifica la generazione specifica della serie 00. Interfaccia per l'operatore della serie 00C, utilizzando la scheda di adattamento A16B-1211-0900 per la connessione CRT/MDI,è tipico dell'architettura hardware CNC di questa epoca ?? schede di adattamento discrete che collegano l'elettronica di controllo digitale del CNC con l'interfaccia hardware analogica e della tastiera dell'operatore.

Scenari di applicazione

Errore di visualizzazione CNC serie 00C:Il display CRT di un CNC FANUC Serie 00C non mostra immagini o display danneggiati mentre il CNC continua a funzionare.Sostituzione ripristina la funzione di visualizzazione del CRT.

Tastiera MDI non attiva:Il tastierino MDI di una serie 00C CNC smette di rispondere se le tastiere non sono registrate. Il circuito di scansione della tastiera A16B-1211-0900 è il difetto identificato.

Domande frequenti

Q1: Qual è la scheda di accompagnamento (scheda 2) per l'assemblaggio A02B-0086-C052?

L'assemblaggio A02B-0086-C052 contiene A16B-1211-0900 come scheda 1. La seconda scheda dell'assemblaggio è identificata dalla documentazione completa dell'assemblaggio o dalla lista hardware dell'unità specifica.Quando si diagnostica un difetto, testare le due tavole in modo indipendente, se possibile, per confermare quale tabella ha fallito prima di ordinare.

D2: Qual è la designazione "A2" in "PMC-M MDI/CRT ADAPTER A2"?

"A2" indica il tipo hardware e la versione dell'adattatore all'interno della famiglia di adattatori per interfaccia operativa PMC-M. Tipo A è la configurazione standard dell'adattatore;la versione 2 (A2) indica una revisione hardware specifica o un livello di capacità all'interno di questo tipo;Questo lo distingue dalla versione 1 del tipo A o da qualsiasi variante del tipo B che possa esistere per diverse configurazioni PMC-M.

D3: L'A16B-1211-0900 è specifico per la serie 00C o serve altre generazioni di FANUC CNC?

La "#00C" nella descrizione identifica esplicitamente la compatibilità della Serie 00C. La Serie 00C utilizza l'architettura del controller PMC-M.Se questa scheda di adattamento serve altri sistemi CNC equipaggiati con PMC-M dipende dalla compatibilità dell'assemblaggio A02B-0086-C052 tra diversi modelli CNC. Conferma dalla documentazione hardware FANUC applicabile.

D4: La sostituzione di A16B-1211-0900 ha effetti sui dati CNC?

No. I parametri e i programmi CNC risiedono nei moduli di memoria principali del CNC.La sostituzione di A16B-1211-0900 non incide sui dati di lavorazione memorizzati.
