FANUC A20B-2901-0851 | Modulo di Controllo Servo — Servo Drive Serie 6088, Discontinuato

Codice Articolo: A20B-2901-0851

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda di Controllo Servo PCB

Serie Scheda: A20B-2901

Applicazione: Servo Drive FANUC Serie 6088

Stato di Produzione: Discontinuato dal Produttore

Panoramica

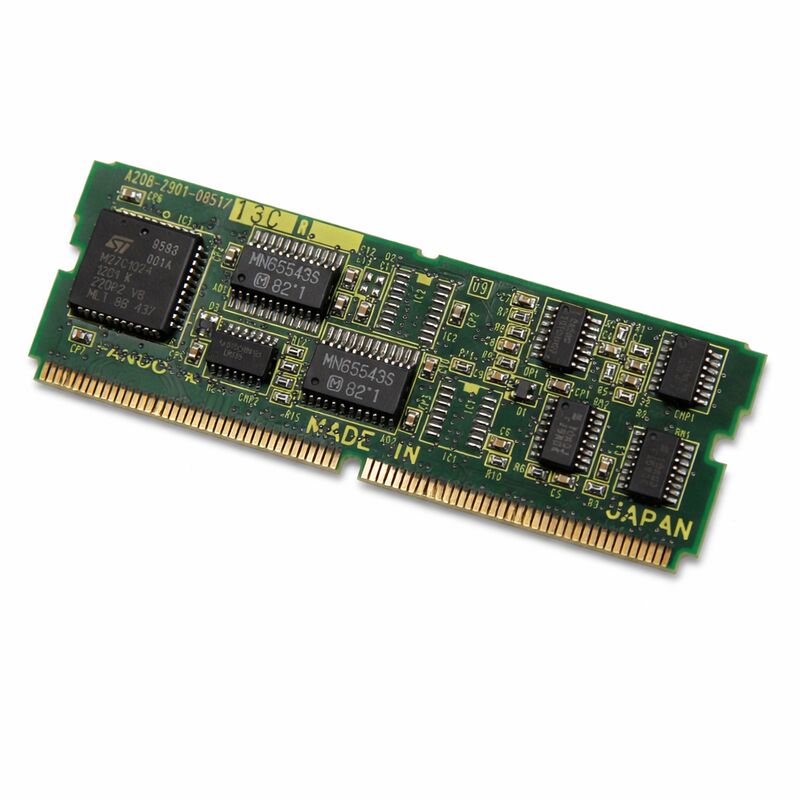

L'A20B-2901-0851 è una scheda a circuito stampato (PCB) di controllo servo della serie A20B-2901 di FANUC, progettata per l'uso all'interno del sistema servo drive FANUC serie 6088. È la scheda elettronica di controllo che gestisce come il servo drive interpreta i comandi di posizione e velocità dal CNC, elabora il feedback dall'encoder del motore e genera i segnali di uscita a modulazione di larghezza di impulso (PWM) che determinano come lo stadio di potenza del drive eccita il servomotore.

I moduli di controllo servo di questo tipo sono schede di comando periferiche plug-in.

Si collegano alla sezione di interfaccia servo del CNC e formano il collegamento diretto tra i calcoli di movimento del CNC e l'hardware fisico del drive.

Ogni comando di posizione dell'asse — ogni incremento di spostamento della tavola, ogni grado di rotazione del mandrino, ogni passo del percorso utensile — passa attraverso questa scheda prima di raggiungere il motore.

La serie 6088 era una piattaforma servo drive FANUC ben consolidata, installata su un'ampia gamma di configurazioni di macchine utensili durante il suo periodo di produzione.

Molte macchine costruite su questo sistema di drive rimangono in servizio produttivo.

L'A20B-2901-0851 è stato discontinuato dal produttore. Le nuove unità non sono più prodotte. La fornitura di ricambio proviene da stock in eccesso testato e da schede professionalmente ricondizionate.

Specifiche Chiave

Il Ruolo del Modulo di Controllo Servo nell'Architettura del Drive

Un sistema servo drive separa la sua funzione in due sezioni distinte. La sezione di potenza gestisce la commutazione ad alta corrente che effettivamente eccita gli avvolgimenti del motore.

La sezione di controllo — dove risiede questa scheda — gestisce tutta l'intelligenza: ricezione dei comandi, elaborazione del feedback, calcolo degli errori e modulazione dell'uscita.

L'A20B-2901-0851 si trova nella sezione di controllo del drive serie 6088.

Riceve comandi di velocità o posizione dal CNC tramite un'interfaccia seriale o digitale definita.

Legge contemporaneamente il segnale di feedback dell'encoder dal servomotore, che riporta la posizione effettiva dell'albero e la velocità del motore in tempo reale.

La scheda calcola continuamente la differenza tra lo stato comandato e lo stato effettivo e regola l'uscita del drive per chiudere quel divario.

Questo calcolo ad anello chiuso avviene migliaia di volte al secondo.

La velocità e l'accuratezza dell'anello determinano direttamente l'accuratezza di posizionamento e la risposta dinamica del sistema servo.

Una scheda di controllo degradata o difettosa introduce errori in questo anello — il servo non può più seguire correttamente il suo comando, producendo errori di posizione, instabilità di velocità o allarmi diretti che fermano l'asse.

Contesto del Drive Serie 6088

Il sistema servo drive FANUC serie 6088 utilizzava un'architettura modulare a schede che corrispondeva alla filosofia di progettazione FANUC della sua epoca. Le singole schede all'interno del drive erano sostituibili sul campo, consentendo una manutenzione mirata piuttosto che la sostituzione completa del drive per ogni guasto.

L'A20B-2901-0851 era il modulo di controllo servo plug-in all'interno di questa architettura — la sua sostituzione ripristinava la funzione di controllo del drive senza richiedere la sostituzione dell'hardware di potenza.

Questa scheda si collega alla scheda di controllo principale del CNC tramite il backplane del controller o una disposizione di connettori diretti.

La serie CNC specifica compatibile con il sistema servo 6088 include i controller FANUC attuali durante il periodo di produzione del drive.

Gestione dello Stock di Ricambio Discontinuato

Poiché l'A20B-2901-0851 non è più prodotto, la strategia di approvvigionamento è importante. Le unità in eccesso testate prelevate da macchine dismesse hanno una storia nota e possono essere valutate rispetto al loro precedente ambiente operativo.

Le unità professionalmente ricondizionate sono state ispezionate, hanno avuto componenti di consumo sostituiti e sono state verificate sotto tensione prima della spedizione.

Quando si acquista una scheda di controllo servo discontinuata, richiedere la documentazione della procedura di test utilizzata per verificarla.

Una scheda verificata rispetto a segnali noti e funzionanti da un drive compatibile fornisce un'assicurazione significativamente maggiore rispetto a una descritta solo come "testata".

Le impostazioni dei parametri dalla scheda sostituita devono essere registrate prima della rimozione — alcune regolazioni dei parametri servo sono specifiche per il motore abbinato al drive e devono essere trasferite o ripristinate dopo una sostituzione della scheda.

FAQ

D1: L'asse mostra un allarme servo e non si muove. Gli altri assi funzionano normalmente. L'A20B-2901-0851 è la causa probabile?

Un allarme servo su un singolo asse mentre gli altri funzionano normalmente restringe il guasto ai componenti specifici di quell'asse — la scheda servo, il motore, l'encoder, il modulo di potenza per quell'asse o i collegamenti dei cavi. Iniziare controllando il segnale di feedback dell'encoder e la continuità del cavo.

Un segnale encoder pulito con un allarme servo che punta alla sezione di controllo (allarme pronto servo, errore di comunicazione) rende la scheda di controllo il principale sospettato.

Sostituire la scheda come prossimo passo diagnostico.

D2: Dopo aver installato un A20B-2901-0851 sostitutivo, l'asse si muove ma gli errori di posizione sono maggiori di prima. Cosa si dovrebbe controllare?

Gli errori di posizione dopo la sostituzione di una scheda di controllo puntano alle impostazioni dei parametri servo. I guadagni dell'anello servo — guadagno di posizione, guadagno di velocità, termine integrale — potrebbero dover essere ripristinati dalle impostazioni della scheda originale.

Se i parametri originali non sono stati registrati, fare riferimento alla documentazione del costruttore della macchina per i valori corretti per questa combinazione motore e drive.

Impostazioni di guadagno che non corrispondono al sistema meccanico producono una risposta lenta o oscillazioni.

D3: La scheda è stata trovata con un componente rotto a causa di un impatto fisico. Può essere riparata o necessita di una sostituzione completa?

Un componente discreto rotto — un resistore, un condensatore o un diodo — può spesso essere sostituito a livello di componente da un tecnico con l'attrezzatura corretta.

Un IC rotto o fisicamente danneggiato, specialmente un gate driver o un processore FANUC personalizzato, generalmente non è riparabile perché il componente non è disponibile singolarmente.

Valutare il danno specifico prima di decidere tra riparazione del componente e sostituzione della scheda.

D4: L'A20B-2901-0851 può essere pulito se ha contaminazione da refrigerante?

Una leggera contaminazione superficiale da nebbia di refrigerante può essere affrontata con un pulitore per contatti sicuro per l'elettronica, con la scheda spenta.

Una contaminazione più pesante — dove il refrigerante si è accumulato nelle aree dei connettori o tra le gambe degli IC — richiede una pulizia più approfondita e un'ispezione per danni da corrosione alle tracce del PCB.

Dopo la pulizia, ispezionare al microscopio prima di reinstallare.

Una scheda che è stata immersa nel refrigerante o presenta una corrosione visibile delle tracce difficilmente potrà essere recuperata in modo affidabile solo con la pulizia.

D5: È necessario eseguire il backup dei dati prima di sostituire questo modulo di controllo servo?

Il modulo di controllo servo stesso in genere non memorizza dati di parametri — questi sono conservati nei moduli di memoria del CNC.

Tuttavia, prima di qualsiasi sostituzione di scheda, eseguire un backup completo dei dati del CNC, inclusi tutti i parametri.

I parametri servo — in particolare quelli che abbinano il drive al motore — devono corrispondere dopo la sostituzione.

Confermare che il backup dei parametri sia completo e leggibile prima di iniziare il lavoro di sostituzione fisica.
