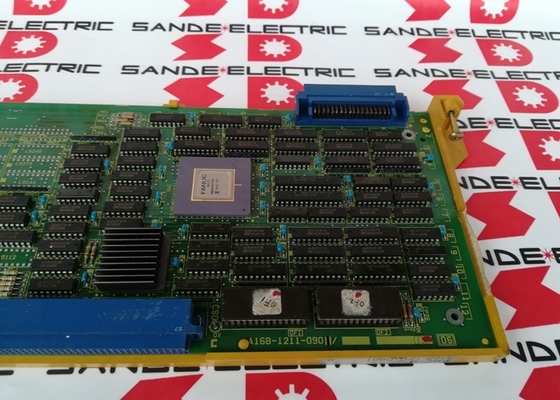

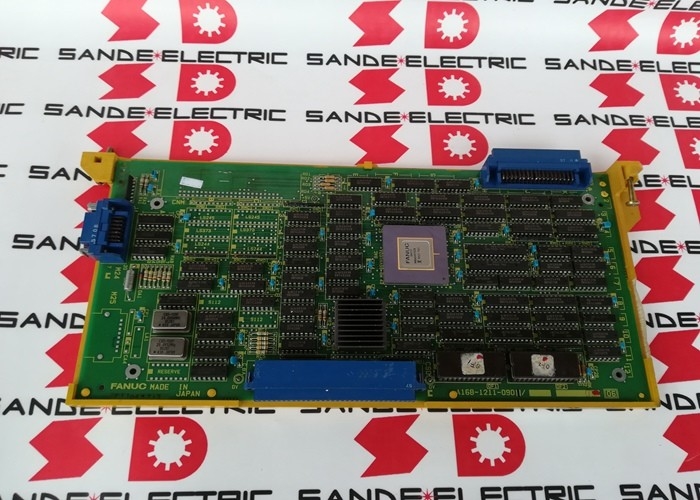

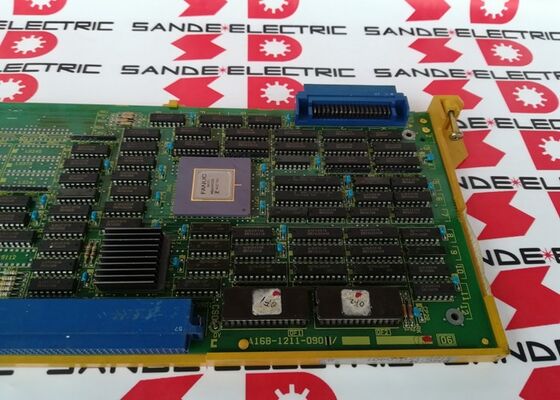

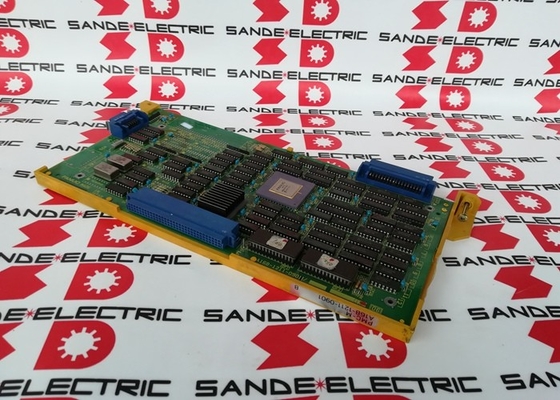

A16B-1211-0901 Scheda PCB Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 | Scheda ROM FANUC PMC-M - Serie 0-B / 0-C / 0-D / 0-F / EPROM ladder PLC estesa / Larghezza mezza o intera

PMC-M vs PMC-L: perché questa scheda è importante

DNC Electronics spiega la differenza fondamentale: "Questa scheda è un PLC ladder (controllore macchina programmabile) esteso che viene caricato sulla scheda e contiene molte più EPROM di quelle che può offrire il più economico PMC-L sulla scheda di memoria."

Nell'architettura CNC serie 0-C di FANUC, i programmi ladder PMC (Programmable Machine Controller) sono disponibili in due livelli:

PMC-L (Luce PMC):Un programma ladder compatto memorizzato sulla scheda di memoria CNC standard. Conteggio dei passi del programma limitato: adatto a macchine con logica di sequenza relativamente semplice.

PMC-M (PMC medio):Un programma ladder esteso memorizzato sulla scheda ROM dedicata A16B-1211-0901: fisicamente più capacità EPROM rispetto all'approccio della scheda di memoria. DNC conferma: "Queste schede sono normalmente montate su installazioni di macchine utensili 0-C, 0-D, 0-F più complicate, consentendo funzioni ladder 0-C PMC-M ROM PLC oltre lo standard PMC-L."

L'implicazione è semplice: l'A16B-1211-0901 serve le macchine più complesse - quelle con pannelli operatore più grandi, più punti I/O della macchina, più sequenze di cambio utensile, più funzioni macchina ausiliarie - dove il conteggio dei passi del PMC-L è insufficiente.

Specifiche chiave

ROM e RAM PMC-M: il sistema PMC-M completo

Fanuc-controller.com conferma per l'adiacente A16B-1211-0910 (scheda RAM PMC-M): "Fornisce memoria RAM estesa per l'esecuzione della logica ladder PMC, controllo della sequenza macchina e funzioni di comunicazione MMC. Il modulo plug-in si monta sull'unità di controllo principale, spesso abbinato alla scheda ROM A16B-1211-0901 o simile."

Nell'architettura PMC-M:

• A16B-1211-0901 (scheda ROM):Contiene il programma ladder PMC in una EPROM non volatile. La logica ladder viene archiviata qui in modo permanente: sopravvive ai cicli di alimentazione senza backup della batteria.
• A16B-1211-0910 (scheda RAM):Fornisce la memoria di lavoro in cui viene eseguito il programma ladder memorizzato nella ROM: lo spazio RAM per dati variabili, timer, contatori e risultati intermedi durante l'esecuzione PMC.

Scenari applicativi

Guasto della scheda ROM PMC-M:Un centro di lavoro Serie 0-C sviluppa allarmi PMC: la logica della sequenza fallisce, le funzioni della macchina non rispondono. La scheda ROM A16B-1211-0901 viene identificata come difettosa. La sostituzione (con il contenuto corretto del programma ladder) ripristina la funzione PMC.

Aggiornamento della macchina utensile Serie 0-C da PMC-L:Un CNC serie 0-C che esegue PMC-L richiede una maggiore capacità del programma ladder dopo che le modifiche alla macchina aggiungono nuove sequenze. La scheda ROM PMC-M A16B-1211-0901 è installata per fornire la capacità EPROM estesa per il programma più ampio.

Domande frequenti

D1: Qual è il ruolo della scheda ROM PMC-M quando il contenuto della EPROM è vuoto?

La A16B-1211-0901 è una scheda hardware: i suoi chip EPROM memorizzano l'effettivo programma ladder PMC per la specifica macchina utensile. Una scheda sostitutiva con EPROM vuote non può eseguire alcuna logica di sequenza finché non viene caricato il programma ladder corretto. Il costruttore della macchina utensile o il tecnico dell'assistenza FANUC conserva il contenuto originale del programma: confermalo prima di ordinare una scheda sostitutiva senza contenuto del programma precaricato.

D2: A16B-1211-0901 è compatibile con i formati di chassis CNC sia a mezza larghezza che a larghezza intera?

CNC Electronics conferma: "Può essere collegato a master 0-C a 16 o 32 bit in formato a larghezza intera o mezza." La scheda supporta fisicamente entrambe le configurazioni dello chassis. Confermare il formato specifico del telaio dalla documentazione del pannello della macchina utensile.

Q3: In cosa differisce A16B-1211-0901 dalla scheda RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 è la scheda ROM: memoria non volatile basata su EPROM per il codice del programma ladder PMC. A16B-1211-0910 è la scheda RAM: memoria di lavoro volatile per l'esecuzione PMC. Entrambi sono necessari per il sistema PMC-M completo. La scheda ROM memorizza il programma in modo permanente; la scheda RAM fornisce l'area di lavoro di esecuzione.

Q4: La sostituzione di A16B-1211-0901 influisce sui parametri degli assi CNC?

No. I parametri degli assi CNC (guadagni servo, limiti di velocità di avanzamento, offset delle coordinate) risiedono nella SRAM principale del CNC, separata dalla scheda ROM PMC. La sostituzione di A16B-1211-0901 non influisce sui parametri degli assi memorizzati. È interessato solo il programma ladder PMC, che deve essere presente sulla EPROM della scheda sostitutiva.

Q5: Quali opzioni di servizio sono disponibili per A16B-1211-0901?

Numerosi fornitori forniscono assistenza per questa scheda: MRO Electric (scambio e riparazione), CNC Electronics (scambio, eccedenza e riparazione), 4D Controls (servizio di riparazione). Questa scheda offre un supporto post-vendita completo in tre continenti.
