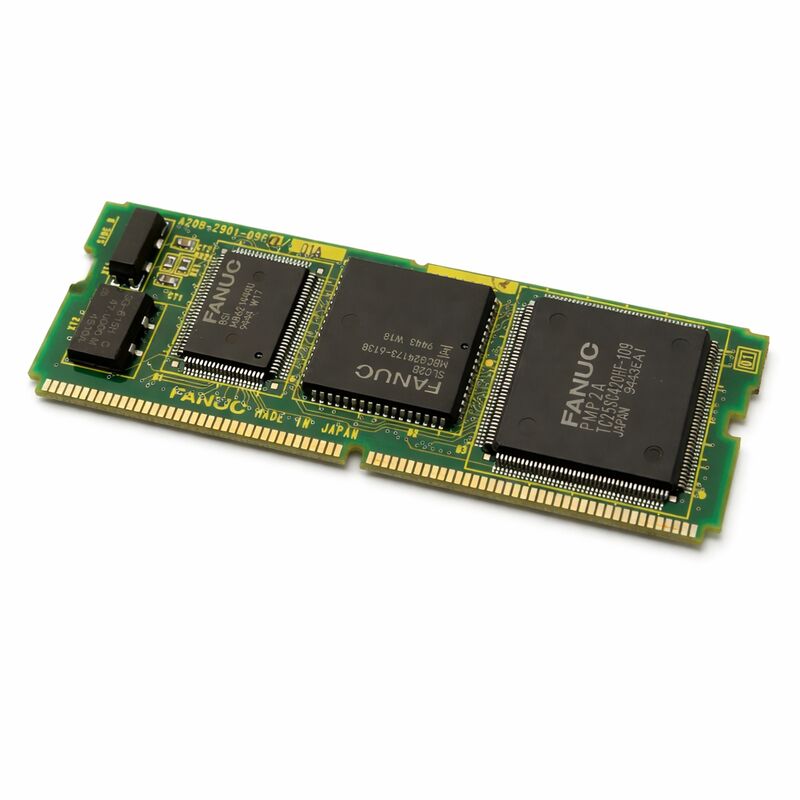

1pcs GE USED FANUC A20B-2901-0960 Tavola testata A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 | Modulo PMC-RB3 / RC3 con I/O Link — Usato / FANUC Serie 16 / 18

PMC e I/O Link — Cosa Controlla Questo Modulo

L'A20B-2901-0960 è il modulo PMC-RB3/RC3 con I/O Link per i controller FANUC Serie 16 e 18. Gestisce due funzioni contemporaneamente: l'esecuzione del programma ladder PMC che orchestra le operazioni automatizzate della macchina utensile e la gestione del bus di comunicazione I/O Link che trasporta tutti i segnali digitali tra il CNC e i dispositivi I/O distribuiti in tutta la macchina.

Nella gerarchia CNC di FANUC, il PMC (Programmable Machine Controller) è il PLC integrato che funziona all'interno dell'hardware del CNC. Esegue la logica a relè che controlla il cambio utensile, il refrigerante, gli interblocchi di sicurezza, le risposte del pannello operatore e ogni altra sequenza di automazione della macchina che funziona parallelamente al movimento degli assi del CNC. Il programma ladder è memorizzato separatamente nel modulo FROM; questa scheda fornisce il motore di esecuzione e il master del bus I/O Link che collega il CNC all'I/O della macchina.

Il lato I/O Link è ciò che rende questo modulo diverso da una scheda PMC più semplice senza I/O Link. Ogni segnale del pannello operatore, ogni punto I/O di campo collegato tramite un'unità di espansione I/O Link, viaggia attraverso questo bus. Quando l'interfaccia I/O Link dell'A20B-2901-0960 si guasta, tutti gli I/O collegati vengono persi contemporaneamente — la macchina non può rispondere agli input dell'operatore e tutte le uscite degli indicatori del pannello si spengono. Questo schema di perdita totale degli I/O, accompagnato da un allarme I/O Link sul display del CNC, è la firma del guasto che punta specificamente a questo modulo piuttosto che a problemi di cablaggio o di dispositivi di campo.

Specifiche Chiave

RB3 vs RC3 — Compatibilità Versione PMC

Il PMC-RB3 e il PMC-RC3 sono diverse versioni di esecuzione ladder all'interno della famiglia FANUC PMC-RB/RC. La designazione RB3/RC3 su questo modulo definisce la specifica del linguaggio ladder — set di istruzioni, conteggio massimo dei passi, velocità di esecuzione e indirizzamento I/O — da cui dipende il programma PMC scritto per questa macchina. Un modulo sostitutivo deve corrispondere alla versione installata; un modulo con una versione PMC diversa potrebbe non eseguire correttamente il programma ladder esistente anche se fisicamente identico.

Prima di ordinare, confermare che l'etichetta del modulo installato riporti A20B-2901-0960 e verificare che la documentazione della macchina identifichi se utilizza PMC-RB3 o PMC-RC3 in questa posizione.

FAQ

D1: Quali sono i principali sintomi di un guasto dell'A20B-2901-0960?

Tre schemi riconoscibili: (1) Perdita completa del pannello operatore — nessun pulsante risponde, nessun indicatore del pannello si illumina — accompagnata da un allarme I/O Link sul CNC. Questo è un guasto totale dell'I/O Link e punta direttamente a questo modulo. (2) Comportamento I/O erratico su più canali contemporaneamente piuttosto che su un singolo canale, suggerendo che il master del bus è degradato. (3) Allarmi ladder PMC che indicano errori di esecuzione quando i singoli segnali I/O, i cavi e i dispositivi di campo sono confermati come funzionanti.

D2: La sostituzione di questo modulo richiede il ricaricamento del ladder PMC?

No. Il ladder PMC è memorizzato nel modulo FROM sulla scheda di controllo principale, non nell'A20B-2901-0960. Dopo aver installato la sostituzione e acceso l'alimentazione, il CNC carica il ladder da FROM come al solito. Verificare che la comunicazione I/O Link sia stata ripristinata sulla schermata diagnostica PMC prima di rimettere la macchina in produzione.

D3: Come si distingue un guasto del modulo PMC da guasti del cablaggio di campo o dei dispositivi di campo?

I guasti del modulo PMC interessano molti punti I/O contemporaneamente — tutte le funzioni del pannello in una volta, o l'intero ramo I/O Link in una volta. I guasti del cablaggio individuali interessano uno o due indirizzi I/O alla volta. Se più funzioni I/O non correlate falliscono contemporaneamente mentre le funzioni principali di movimento degli assi e di esecuzione del programma del CNC rimangono normali, e i singoli cavi e dispositivi di campo risultano funzionanti, il modulo PMC è il candidato al guasto.

D4: L'A20B-2901-0960 può essere utilizzato sia nei sistemi Serie 16 che Serie 18?

Sì — il modulo è identificato per le piattaforme FANUC Serie 16 e 18 Modello B/C. La designazione PMC-RB3/RC3 e l'interfaccia I/O Link sono comuni a entrambe le famiglie CNC in queste generazioni di modelli. Confermare che la documentazione esatta della macchina specifichi questo numero di parte nella posizione della scheda pertinente prima di ordinare.

D5: Cosa verificare quando si accetta un A20B-2901-0960 usato?

Confermare il numero di parte completo A20B-2901-0960 dall'etichetta del modulo. Richiedere la conferma della versione PMC — RB3 o RC3 — per garantire che corrisponda alla specifica del programma ladder della macchina. Per un'unità usata, chiedere se è stata testata su un sistema Serie 16 o 18 attivo con comunicazione I/O Link verificata, non solo accesa. Ispezionare i contatti del connettore della scheda per corrosione o danni meccanici prima del montaggio.
