FANUC MODULO A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

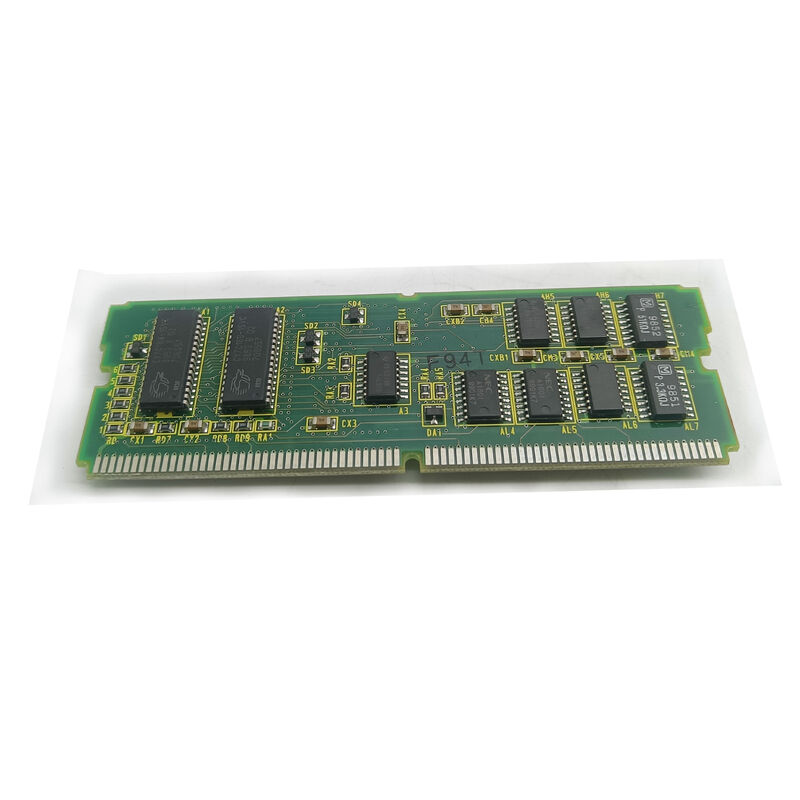

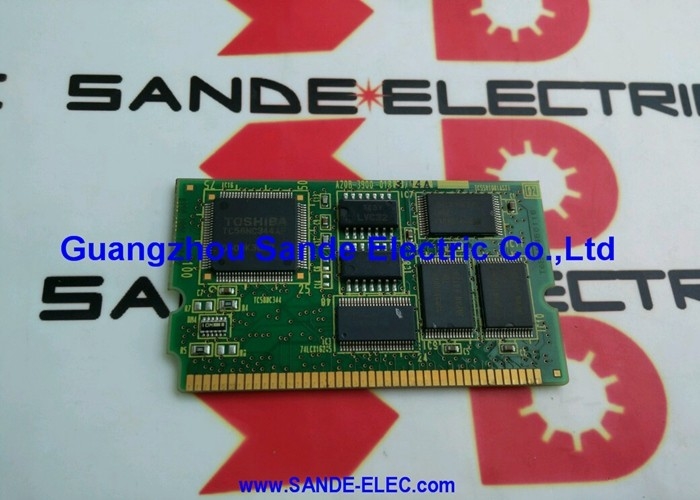

A20B-2902-0020 | Modulo DRAM FANUC da 4 MB: espansione di memoria RAM dinamica/memoria di lavoro CNC/scheda SMD serie A20B-2902

DRAM nei sistemi CNC: cosa fa realmente

I tre tipi di memoria in un CNC FANUC hanno scopi distinti e la comprensione della differenza spiega perché è importante un modulo DRAM da 4 MB:

DA (Flash ROM — non volatile):Memorizza il software del sistema CNC e i dati a lungo termine. Non volatile: conserva il contenuto senza alimentazione. Relativamente lento per l'accesso in tempo reale.

SRAM (RAM con batteria tampone):Memorizza i parametri CNC e i programmi pezzo. Alimentato a batteria per preservare il contenuto durante lo spegnimento. Capacità limitata; principalmente per l'archiviazione persistente dei dati.

DRAM (A20B-2902-0020):La memoria di lavoro: lo spazio di lavoro temporaneo ad alta velocità della CPU. Ogni istruzione eseguita, ogni variabile calcolata, ogni blocco di codice G nel buffer look-ahead, ogni stack frame di subroutine e ogni variabile di stato del sistema occupa la DRAM durante il funzionamento. La DRAM è veloce (adattata all'orologio della CPU), volatile (perde contenuto allo spegnimento) e deve essere sufficientemente grande da contenere l'intero set di lavoro del programma in esecuzione.

Quando il CNC si avvia, copia il software di sistema da FROM a DRAM per un'esecuzione rapida. Tutto ciò che accade in fase di esecuzione passa attraverso la DRAM.

Specifiche chiave

4MB — Memoria di lavoro per operazioni CNC

La capacità DRAM da 4 MB dell'A20B-2902-0020 fornisce memoria di lavoro per le operazioni attive del CNC:

Previsione del programma:Il CNC prelegge i blocchi di codice G prima del punto di esecuzione corrente, calcolando i futuri blocchi di movimento per mantenere una velocità di avanzamento uniforme attraverso percorsi utensile contornati. La DRAM da 4 MB supporta un buffer look-ahead significativo: maggiore è la DRAM disponibile, più blocchi possono essere precalcolati, consentendo un contouring più fluido ad alta velocità.

Residenza del software di sistema:All'avvio del CNC, il suo software operativo viene caricato da FROM nella DRAM. Il software caricato occupa una parte significativa della DRAM disponibile. Per le generazioni di CNC FANUC che utilizzavano moduli DRAM da 4 MB, questa capacità era adattata all'impronta del software di quell'epoca.

Sovraccarico multitasking:L'esecuzione ladder PMC, il rendering del display, la gestione delle comunicazioni e il calcolo servo CNC in tempo reale condividono tutti lo spazio DRAM durante il funzionamento. 4 MB era la capacità adatta a queste esigenze simultanee per la generazione CNC che utilizza A20B-2902-0020.

Scenari applicativi

Diagnosi errore di avvio CNC:Un CNC FANUC non riesce a completare l'avvio. I codici di allarme del sistema indicano un errore RAM. Il modulo DRAM A20B-2902-0020 è stato testato e identificato come difettoso. La sostituzione consente al CNC di completare l'avvio e riprendere il normale funzionamento.

Indagine sugli allarmi intermittenti:Un CNC sviluppa reset casuali e inspiegabili nel pomeriggio delle lunghe giornate di produzione, ma si riavvia normalmente al mattino. Si sospetta un guasto della cella DRAM sensibile alla temperatura. La sostituzione dell'A20B-2902-0020 elimina il guasto della memoria dipendente dalla temperatura.

Domande frequenti

D1: A20B-2902-0020 viene utilizzato con i sistemi FANUC serie 16, 18 o 20/21?

L'A20B-2902-0020 è un modulo DRAM da 4 MB della serie A20B-2902. Moduli DRAM da 4 MB simili in questa serie (come A20B-2902-0531) sono confermati per le serie 16, 18 e 21. L'esatta compatibilità del sistema CNC della variante A20B-2902-0020 specifica è confermata dalla documentazione hardware del sistema CNC applicabile. Identificare il tipo di sistema CNC host e verificare dall'elenco delle parti di ricambio.

Q2: È possibile testare A20B-2902-0020 al di fuori del CNC?

I moduli DRAM richiedono l'accesso a indirizzi, dati e segnali di controllo specifici da un sistema host: non possono essere testati con una semplice misurazione di continuità o resistenza. Il test in-circuit (installato nel CNC con il CNC acceso) è il metodo standard. Sostituire un modulo sostitutivo sicuramente funzionante e osservare se l'errore di avvio del CNC si risolve è l'approccio diagnostico più pratico.

Q3: La sostituzione di A20B-2902-0020 influisce sui parametri o sui programmi CNC memorizzati?

No. La DRAM è volatile: i suoi contenuti vengono persi comunque allo spegnimento. I parametri CNC sono memorizzati nella SRAM (modulo separato, alimentato a batteria); I programmi CNC sono memorizzati in SRAM o FROM. La sostituzione del modulo DRAM non influisce sul contenuto della memoria non volatile. Dopo aver installato la sostituzione, il CNC si avvia normalmente e ricarica il software di sistema da FROM nel nuovo modulo.

Q4: Cosa causa il malfunzionamento dei moduli DRAM nelle applicazioni CNC?

Cause comuni: affaticamento da cicli termici sui giunti di saldatura (il riscaldamento ripetuto all'accensione e il raffreddamento allo spegnimento indeboliscono le connessioni di saldatura nel corso degli anni di utilizzo); danni elettrostatici derivanti dalla manipolazione non protetta durante la precedente manutenzione; transitori di tensione di alimentazione che sollecitano le tensioni di giunzione interna della DRAM; e invecchiamento generale dei componenti nei vecchi moduli in servizio da dieci anni o più.

D5: In cosa differisce la DRAM da 4 MB dalla SRAM nel sistema di memoria del CNC?

DRAM (A20B-2902-0020): memoria di lavoro volatile veloce e ad alta capacità. Contenuto perso allo spegnimento. Richiede cicli di aggiornamento costanti per conservare i dati mentre è alimentato. Capacità di 4 MB per l'ambiente di lavoro.

SRAM: memoria non volatile più lenta, di capacità inferiore, alimentata da batteria. Conserva il contenuto quando è spento (tramite batteria al litio). Memorizza parametri e programmi. La sostituzione della SRAM richiede il ripristino dei dati dal backup; la sostituzione della DRAM no.
