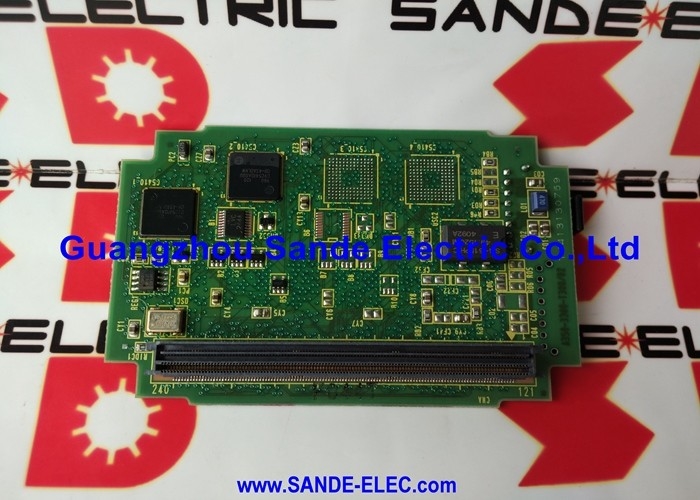

A20B-2902-0193 | Modulo di memoria FANUC PMC-RC4 DRAM da 512 KB/512 KB — Scheda figlia di memoria logica serie 16C/18C/21C/PMC

Modulo DRAM PMC-RC4: cosa memorizza e perché è importante

In un sistema CNC FANUC, il PMC (Programmable Machine Control) è il processore logico di sequenza della macchina integrato: il PLC integrato che controlla il refrigerante, i cambi utensile, il bloccaggio, le porte e tutte le sequenze periferiche della macchina insieme al controllo del movimento del CNC.

Il PMC richiede due tipi di memoria per funzionare:

• Memoria del programma:Memorizza il programma logico ladder che definisce la logica di sequenza della macchina
• Memoria dati:Contiene dati in tempo reale: valori del timer, stati dei contatori, bit di flag e registri dati utilizzati durante l'esecuzione del programma

L'A20B-2902-0193 fornisce capacità DRAM (Dynamic Random Access Memory) per il tipo PMC-RC4. La DRAM offre un accesso rapido in lettura/scrittura per il ciclo di esecuzione del programma del PMC. La designazione 512KB/512KB riflette i due blocchi DRAM sulla scheda, uno assegnato all'archiviazione dei programmi PMC e uno all'archiviazione dei dati, fornendo al sistema PMC l'intera allocazione della memoria di lavoro.

Specifiche chiave

Serie 16C, 18C, 21C — I sistemi CNC al servizio

A20B-2902-0193 è progettato per tre membri della famiglia CNC di generazione C di FANUC:

Serie 16C:Un CNC ad alta capacità per centri di lavoro multiasse e macchine utensili complesse. Il PMC-RC4 sul 16C gestisce la logica di sequenza per macchine ad alte funzioni con ampi requisiti di gestione delle periferiche.

Serie 18C:Un CNC versatile che abbraccia applicazioni di tornitura e lavorazione meccanica nella famiglia della generazione C. Il PMC-RC4 gestisce le sequenze periferiche della macchina mentre il CNC gestisce il movimento.

Serie 21C:Un punto di ingresso nella famiglia FANUC serie C per tornitura e fresatura, che offre funzionalità CNC complete con una configurazione hardware economicamente vantaggiosa. I requisiti di memoria dati e programma PMC-RC4 sono soddisfatti dallo stesso modulo A20B-2902-0193.

Scenari applicativi

Guasto del modulo di memoria PMC:Un sistema CNC serie 18C sviluppa allarmi PMC dopo un evento di alimentazione. Il PMC non può eseguire il programma di sequenza della macchina. La diagnosi identifica il modulo DRAM A20B-2902-0193 come componente guasto. La sostituzione del modulo e il ricaricamento del programma PMC dal backup ripristina il pieno funzionamento della macchina.

Aggiornamento del modulo di memoria:Il programma PMC di una macchina utensile che esegue un CNC Serie 16C viene ampliato durante un progetto di modifica della macchina. Il nuovo programma supera la capacità di una scheda DRAM con specifiche inferiori. L'inserimento dell'A20B-2902-0193 fornisce la capacità di 512KB/512KB richiesta per il programma ampliato.

Servizio modulo PMC:Durante la manutenzione programmata di un CNC Serie 21C, viene sottoposto a manutenzione il gruppo scheda PMC. L'A20B-2902-0193 viene ispezionato e ne viene montato uno sostitutivo nell'ambito del rinnovo proattivo dei ricambi per apparecchiature ad alto numero di ore.

Domande frequenti

D1: I dati del programma PMC vengono persi quando si sostituisce l'A20B-2902-0193?

SÌ. La DRAM è volatile: perde il suo contenuto quando viene interrotta l'alimentazione. La sostituzione dell'A20B-2902-0193 significa che il programma PMC deve essere ricaricato dal backup dopo aver installato il nuovo modulo. Prima di sostituire il modulo, verificare che esista un backup corrente del programma PMC, sulla scheda di memoria del CNC, su un PC tramite RS-232C o sul nastro di backup del costruttore della macchina. Eseguire sempre il backup del programma PMC prima di qualsiasi manutenzione che comporti l'interruzione dell'alimentazione all'unità di controllo.

Q2: Qual è la differenza tra PMC-RC4 e altri tipi di PMC (RC1, RC2, RC3)?

FANUC ha sviluppato il PMC attraverso più generazioni di hardware e software: RC1, RC2, RC3 e RC4 rappresentano generazioni successive con capacità di memoria di programma, velocità di esecuzione e capacità di set di istruzioni in aumento. La generazione RC4 offre la capacità e le prestazioni più elevate della serie RC, supportando programmi di sequenze macchina più ampi e complessi. I moduli di memoria (incluso A20B-2902-0193) sono specifici del tipo PMC: un modulo DRAM RC4 non può essere sostituito in un sistema che utilizza una scheda PMC RC1, RC2 o RC3.

D3: È possibile utilizzare A20B-2902-0193 nei sistemi CNC FANUC serie 0C o 15C?

A20B-2902-0193 è confermato per le serie FANUC 16C, 18C e 21C. Altri modelli CNC FANUC serie C (0C, 15C) utilizzano configurazioni hardware PMC diverse e possono utilizzare numeri di parte del modulo DRAM diversi. Verificare la compatibilità dalla lista ricambi dell'impianto specifico prima della sostituzione.

D4: L'A20B-2902-0193 richiede una batteria di riserva per conservare i dati del programma PMC?

La DRAM è intrinsecamente volatile e perde dati senza alimentazione, a differenza della SRAM che può essere alimentata a batteria. Sulla maggior parte dei sistemi FANUC, il programma PMC viene archiviato in un'area di memoria flash non volatile (FROM) separata per la conservazione a lungo termine, mentre la DRAM funge da memoria di esecuzione attiva durante il funzionamento del controller. Il modulo DRAM non richiede il collegamento alla batteria. Tuttavia, dopo qualsiasi interruzione di alimentazione, il sistema ricarica il programma PMC dalla memoria non volatile alla DRAM prima che inizi l'esecuzione PMC.

D5: Quali sono le cause dei guasti del modulo DRAM nei controller CNC FANUC?

I guasti dei moduli DRAM nei controller FANUC sono generalmente causati da: degrado dei condensatori legato all'età che riduce la stabilità della linea di tensione sul modulo; scariche elettrostatiche durante la manutenzione; transitori di tensione di alimentazione sul bus CNC 5V; o contaminazione ambientale (umidità, atmosfera corrosiva) che colpisce i giunti di saldatura del modulo e i pacchetti IC. I moduli DRAM nei sistemi CNC a servizio continuo accumulano migliaia di ore di funzionamento: la sostituzione periodica come parte di un programma di manutenzione pianificata è un modo economicamente vantaggioso per prevenire tempi di inattività non pianificati dovuti a guasti dei moduli di memoria.
