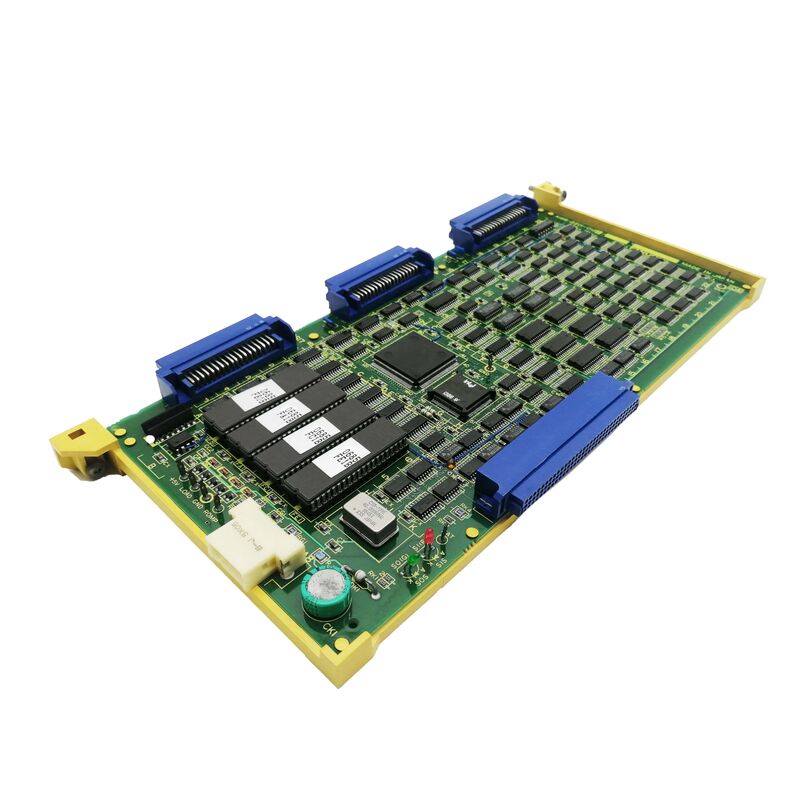

A16B-1212-0221 Scheda PCB Fanuc A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221∙ FANUC Serie 0-C scheda di ingresso/uscita C6 ∙ Vecchia specifica / sostituita da A16B-2203-0111 / Interfaccia di ingresso/uscita della macchina

La scheda di ingresso/uscita C6 La serie 0-C Machine Interface

L'A16B-1212-0221 è la "I/O Card C6" per la FANUC Serie 0-C CNC. La tabella di riferimento hardware Serie 0-C conferma: "A16B-1212-0221 (OLD) I/O Card C6 / A16B-2203-0111 (NEW) Sostituisce A16B-1212-0221."Nell'architettura Serie 0-C di FANUC, le schede di I/O fungono da interfaccia tra il programma di scala del PMC e i segnali fisici di I/O della macchina utensile: interruttori, solenoidi, lampade, relè,con una lunghezza massima non superiore a 50 mmLa designazione "C6" identifica una specifica configurazione di schede I/O all'interno della famiglia di schede I/O Serie 0-C.

Informazioni chiave sul prodotto

Le carte di I/O e il programma PMC Ladder

La scheda I/O C6 si collega al PMC (Programmable Machine Controller) della serie 0-C tramite il bus seriale I/O Link.Scansione di input:Il PMC legge lo stato di ciascun input fisico, pulsanti, interruttori di limite, sensori di prossimità dalla scheda I/O ad ogni ciclo di scansione PMC.La scheda converte i livelli di segnale 24VDC della macchina alla rappresentazione logica interna del PMC.

Azionamento di uscita:Il PMC scrive i suoi comandi di uscita fluido di raffreddamento on/off, indice di cambio utensili, serratura della porta, lampade di allarme ai registri di uscita della scheda I/O.La scheda trasmette i segnali di uscita 24VDC corrispondenti agli attuatori della macchinaQuando la scheda di ingresso/uscita C6 non funziona,il PMC non può più comunicare con la macchina segnala I/O che la macchina cessa di rispondere ai comandi dell'operatore e il PMC genera allarmi di comunicazione I/O Link.

Scenari di applicazione

Errore di comunicazione di I/O CNC serie 0-C:Un CNC della serie 0-C di FANUC sviluppa allarmi PMC per gruppi specifici di comunicazione I/O Link. Le funzioni della macchina (liquido di raffreddamento, idraulica, pannello dell'operatore) smettono di rispondere.Sostituzione con A16B-1212-0221 o A16B-2203-0111 ripristina la comunicazione I/O.0-C scorta di schede di I/O CNC

sostituzione:Un impianto che mantiene le CNC della serie 0-C ha A16B-2203-0111 (nuova specifica) come riserva standard, ma accetta anche le unità in eccesso A16B-1212-0221 per la stessa posizione della scheda di ingresso/uscita C6.

Domande frequenti

D1: A16B-2203-0111 può sostituire direttamente A16B-1212-0221 in una serie 0-C CNC?

Sì, A16B-2203-0111 come sostituzione ufficiale "NEW" per A16B-1212-0221 (I/O Card C6).La nuova scheda di specifiche è progettata come sostituzione diretta per la vecchia specifica nella stessa posizione slot CNC.

D2: Qual è la differenza tra la scheda I/O C5 (A16B-1212-0222), C6 (A16B-1212-0221), e C7 (A16B-1212-0220)?

Le designazioni C5, C6 e C7 identificano diverse varianti di capacità di I/O o di configurazione degli indirizzi all'interno della famiglia di schede I/O Serie 0-C.Ogni variante fornisce un numero specifico di punti di I/O o un intervallo specifico di indirizzi di collegamento I/OLa variante applicabile è determinata dalla configurazione specifica della macchina utensile e dallo schema di cablaggio.

D3: La designazione della scheda di I/O C6 si riferisce al numero di I/O della macchina?

Il prefisso e il numero "C" nella denominazione della scheda I/O Serie 0-C di FANUC identificano il tipo di scheda I/O all'interno dell'architettura I/O della piattaforma.C7) fornisce un complemento di punto di I/O definitoLa variante C7 (A16B-1212-0220) è la più comunemente citata nei diagrammi del sistema FANUC Serie 0-C ¢ C5 e C6 servono macchine con diverse configurazioni di I/O.

D4: La sostituzione di A16B-1212-0221 richiede modifiche dei parametri del PMC?

No. I parametri PMC e la configurazione dell'indirizzo I/O Link sono memorizzati nella memoria principale del CNC, non nella scheda I/O.il PMC ristabilisce la comunicazione I/O Link con la nuova scheda utilizzando la configurazione esistente.
