A16B-1212-0871 Scheda di alimentazione Fanuc A16B12120871 AI6B-I2I2-O87I

A16B-1212-0871 | PCB di alimentazione serie FANUC A16B-1212: gamma 087x/scheda di alimentazione di controllo CNC

A16B-1212 - Serie di schede di alimentazione di controllo CNC FANUC

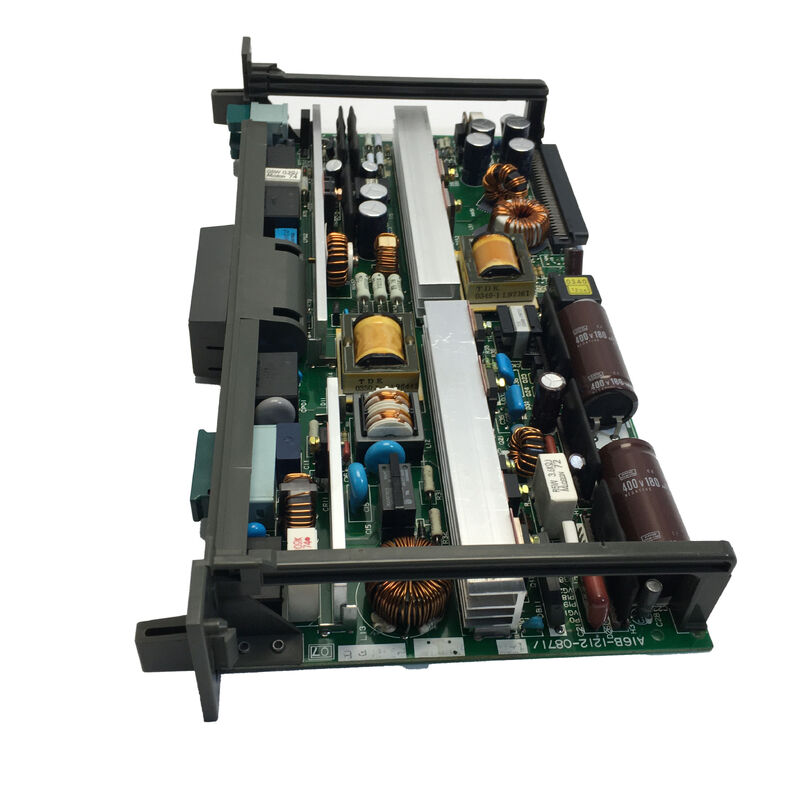

La serie A16B-1212 fa parte della famiglia PCB A16B-12xx di FANUC, una generazione di schede utilizzate nei sistemi di controllo CNC FANUC. La A16B-1212-0871 è confermata come scheda "POWER SUPPLY": una scheda di alimentazione che fornisce tensioni CC regolate all'interno dell'unità di controllo CNC o delle apparecchiature associate.

I PCB di alimentazione nei sistemi CNC FANUC eseguono funzioni definite fondamentali per l'intera unità di controllo:

Regolazione della tensione:Conversione della potenza grezza in ingresso in tensioni CC regolate con precisione (tipicamente ±15 V, 5 V, 24 V) che alimentano le schede logiche, il display, il pannello operatore e i circuiti I/O del CNC. La stretta regolazione della tensione garantisce un funzionamento stabile dell'elettronica di controllo del CNC.

Distribuzione:La scheda di alimentazione distribuisce le tensioni di uscita attraverso il rack di controllo CNC tramite il bus backplane o il cablaggio diretto, rendendola la fonte di alimentazione comune per più schede contemporaneamente.

Circuiti di protezione:Rilevamento di sovratensione, sottotensione e sovracorrente: protegge le schede CNC collegate da dannose deviazioni della linea di alimentazione.

Informazioni chiave sul prodotto

A16B-12xx: la precedente generazione di schede CNC FANUC

La serie A16B-12xx occupa un posto definito nella storia dei PCB di FANUC. Le schede confermate all'interno della più ampia famiglia A16B-12xx includono la A16B-1200-0800 (PCB per servoazionamento CA digitale a 2 assi serie A06B-6058, confermato in questa sessione) - posizionando la serie A16B-12xx nella generazione di hardware FANUC che serviva i sistemi CNC Serie 0-B, Serie 15-A e i primi sistemi CNC Serie 0-C.

Il PCB di alimentazione A16B-1212-0871 ricopre una posizione definita all'interno della sottoserie A16B-1212, fornendo l'infrastruttura di alimentazione regolata per le schede di controllo CNC di questa generazione.

Scenari applicativi

Guasto all'alimentazione nel sistema CNC:Un'unità di controllo CNC FANUC sviluppa guasti a livello di alimentazione: tensioni errate, instabilità della linea di alimentazione o allarmi di alimentazione che interessano più schede contemporaneamente. Il guasto A16B-1212-0871 è identificato come guasto del PCB dell'alimentatore. La sostituzione ripristina la corretta distribuzione dell'alimentazione alla centralina.

Manutenzione unità di controllo CNC:Un impianto di produzione che mantiene apparecchiature CNC FANUC di vecchia generazione sostituisce il PCB di alimentazione A16B-1212-0871 come parte della manutenzione pianificata sulla macchina specifica in cui è installato.

Domande frequenti

Q1: Come posso verificare che A16B-1212-0871 sia il PCB di alimentazione corretto per il mio sistema CNC?

Leggere il codice articolo dall'etichetta della scheda installata. Se si legge A16B-1212-0871, questa è la sostituzione confermata. Riferimento incrociato con il diagramma di layout della scheda del manuale di manutenzione CNC FANUC applicabile e le specifiche dell'alimentatore per confermare la posizione di montaggio della scheda e le tensioni di uscita.

Q2: Quali sintomi indicano un guasto del PCB dell'alimentatore A16B-1212-0871?

I guasti della scheda di alimentazione in genere causano: tensioni di alimentazione errate che interessano più schede CNC contemporaneamente, codici di allarme dell'alimentatore sul display del CNC, comportamento irregolare o instabile del CNC che non può essere ricondotto a un singolo asse o scheda periferica oppure guasto completo all'accensione del CNC senza uscita sul display. Misurare le tensioni della linea di alimentazione sui connettori di uscita della scheda per confermare un guasto dell'alimentatore rispetto a un guasto del carico.

Q3: La sostituzione di A16B-1212-0871 influisce sui dati CNC memorizzati?

Le schede di alimentazione non memorizzano i dati CNC. La sostituzione di A16B-1212-0871 non influisce sui programmi pezzo, sui parametri degli assi, sulle correzioni utensile o sui dati PMC memorizzati nei moduli di memoria del CNC. Tuttavia, se il guasto dell'alimentatore ha causato la perdita di alimentazione della batteria di backup sui moduli SRAM, verificare il contenuto della memoria una volta completata la sostituzione.

D4: Quali precauzioni di sicurezza si applicano quando si maneggia A16B-1212-0871?

Spegnere e togliere completamente l'alimentazione di rete al CNC prima di accedere all'unità di controllo. Verificare che tutte le tensioni di alimentazione siano a zero prima di toccare la scheda di alimentazione: i PCB di alimentazione trasportano circuiti ad alta tensione insieme a segnali a livello logico. Maneggiare con un cinturino da polso antistatico collegato a terra su una superficie protetta da scariche elettrostatiche.
