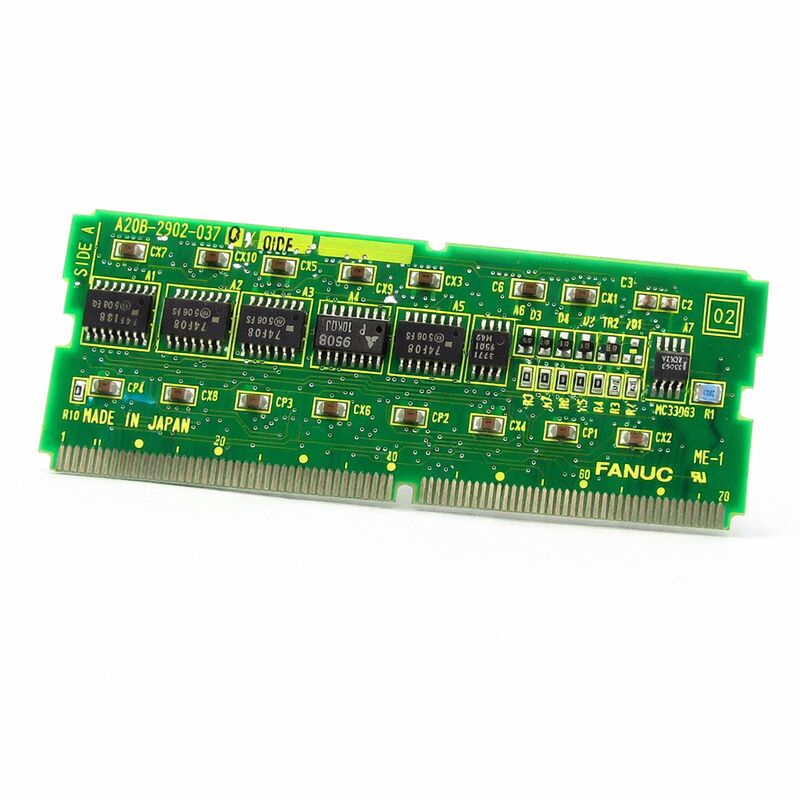

Fanuc PC Daughter Board A20B-2902-0250 A20B29020250 A2OB-29O2-O25O

FANUC A20B-2902-0250 | Modulo di Controllo PMC, Serie 15-B / 16 / 18 — PMC-RB4/RC4, Origine Giappone, Discontinuato

Codice Articolo: A20B-2902-0250

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Modulo di Controllo PMC (Scheda Figlia Plug-in)

Motore PMC: PMC-RB4 / RC4

Sistemi Compatibili: FANUC Serie 15-B, Serie 16, Serie 18

Stato: Discontinuato dal Produttore

Panoramica

L'A20B-2902-0250 è il modulo di controllo PMC per i sistemi CNC FANUC Serie 15-B, 16 e 18.

È una scheda figlia plug-in che si installa sulla scheda CPU principale del CNC e fornisce il motore di elaborazione per il Controller di Macchina Programmabile (PMC) integrato di FANUC. Nello specifico, abilita l'esecuzione della logica ladder PMC-RB4 e RC4 — le designazioni del motore PMC per questa generazione di controller.

Il PMC in un CNC FANUC è il PLC integrato. Esegue il programma ladder del costruttore della macchina: la logica di controllo che gestisce ogni funzione della macchina al di fuori del controllo del movimento degli assi e del mandrino del CNC.

Cambi utensile, accensione/spegnimento refrigerante, interblocchi porta, conferma bloccaggio, cicli di lubrificazione, valvole di sequenza idrauliche — tutto questo è ladder. Senza che il modulo PMC funzioni correttamente, nessuna di queste funzioni della macchina opera.

L'A20B-2902-0250 è stato discontinuato da FANUC. Non è più in produzione.

La domanda per questa scheda proviene interamente dalla base installata di macchine controllate da Serie 15-B, 16 e 18 che rimangono in produzione.

Tale base installata è ancora considerevole — molte di queste macchine hanno decenni di vita meccanica utile rimanente.

Specifiche Chiave

PMC-RB4 / RC4 — Contesto Designazione Motore

FANUC assegna designazioni del motore alle sue generazioni PMC che indicano la capacità di elaborazione e il set di istruzioni ladder. Le designazioni RB4 e RC4 identificano il motore PMC installato nei controller Serie 15-B, 16 e 18.

Questi motori definiscono il conteggio massimo dei passi ladder, il set di istruzioni disponibile e la capacità di I/O che il PMC può gestire su questi controller.

Ogni generazione CNC FANUC utilizza un motore PMC specifico.

I controller Serie 15-B precedenti e la generazione Serie 16 e 18 utilizzavano i motori RB4/RC4.

I controller i-series successivi utilizzano motori PMC diversi con capacità ampliata. L'A20B-2902-0250 è l'hardware che implementa il motore RB4/RC4 sulle piattaforme supportate.

Non è intercambiabile con moduli PMC di altre generazioni CNC.

Quando il modulo PMC è assente o guasto, il CNC genera allarmi e il movimento viene inibito.

Il controller non consentirà il movimento degli assi se il PMC non è in esecuzione. Questo è per design — il ladder PMC gestisce gli interblocchi di sicurezza, e un controller senza esecuzione PMC non può verificare che tali interblocchi siano in uno stato sicuro.

Programma Ladder e Relazione Modulo

Il modulo PMC è il processore. Il programma ladder è il software che viene eseguito su di esso.

Queste sono cose separate — il modulo fornisce il motore di esecuzione hardware, e il programma ladder viene caricato nella memoria del CNC (tipicamente nel modulo FROM) ed eseguito dal processore PMC ad ogni ciclo di scansione PMC.

Sostituire il modulo A20B-2902-0250 sostituisce l'hardware del processore.

Il programma ladder memorizzato in FROM non è influenzato da questa sostituzione.

Dopo aver installato il nuovo modulo, il programma ladder che era in esecuzione in precedenza dovrebbe riprendere l'esecuzione senza modifiche, a condizione che i contenuti di FROM siano intatti e il modulo sia correttamente inserito.

Questo è diverso da una situazione in cui il modulo PMC porta con sé il programma ladder quando si guasta. Non lo fa.

Il programma è separato. Questa distinzione è importante praticamente: un modulo PMC guasto non causa la perdita del programma ladder.

Approvvigionamento per una Piattaforma Discontinuata

La generazione CNC Serie 15-B, 16 e 18 è matura. FANUC ha discontinuato questi controlli e i loro componenti associati poiché la generazione i-series li ha sostituiti.

L'A20B-2902-0250 non è in produzione da anni.

Ogni unità disponibile proviene da scorte originali in eccesso, unità ricondizionate prelevate da macchine dismesse o riparazioni di resi sul campo.

L'offerta diminuisce nel tempo man mano che le unità vengono utilizzate nelle riparazioni e non restituite. L'accaparramento di un pezzo di ricambio noto e funzionante quando disponibile — prima che la macchina si guasti — è una strategia di manutenzione difendibile per qualsiasi macchina che esegue questa scheda.

Un guasto del modulo PMC che blocca una macchina di produzione mentre il team di riparazione cerca un pezzo di ricambio obsoleto è un rischio controllabile.

FAQ

D1: Il CNC mostra un allarme PMC. Il movimento degli assi è inibito. Tutti gli altri allarmi appaiono normali. L'A20B-2902-0250 è il guasto probabile?

Un allarme PMC con movimento inibito è caratteristico di un guasto del modulo PMC, ma può anche indicare un allarme software PMC — un guasto generato dal programma ladder stesso piuttosto che dall'hardware.

Controllare il dettaglio dell'allarme PMC sul display del CNC. Gli allarmi hardware PMC (allarmi di sistema) puntano al modulo.

Gli allarmi del programma PMC (allarmi ladder) puntano a un guasto di una funzione macchina. La distinzione determina se è necessario intervenire sul modulo o sul cablaggio della macchina.

D2: Il modulo PMC è stato sostituito. Il programma ladder era in esecuzione prima del guasto. Riprenderà automaticamente?

Sì, se il modulo FROM che contiene il programma ladder è intatto e installato correttamente.

Il ladder è memorizzato in FROM, non sul modulo PMC stesso. Dopo la sostituzione del modulo PMC, il controller ricaricherà il ladder da FROM all'avvio e inizierà l'esecuzione.

Confermare che il modulo FROM sia completamente inserito e che non compaiano allarmi FROM all'avvio.

D3: Un modulo PMC di una Serie 16 può essere utilizzato in una Serie 18?

L'A20B-2902-0250 serve sia la Serie 16 che la Serie 18, quindi all'interno di questo specifico codice articolo non c'è distinzione.

Tuttavia, confermare controllando l'etichetta della scheda — entrambi i controller utilizzano lo stesso codice articolo in questa famiglia di moduli.

Non presumere che un modulo PMC di un codice articolo diverso sia compatibile senza confermare che lo specifico codice articolo sia condiviso.

D4: Qual è il conteggio massimo di passi ladder supportato dal motore PMC-RB4/RC4?

I motori RB4 e RC4 supportano conteggi di passi ladder sostanziali appropriati per macchine utensili Serie 15-B, 16 e 18 completamente configurate.

Il massimo specifico varia in base al modello del controller e alla configurazione del software.

Se il programma ladder di una macchina è vicino al limite di capacità, l'aggiunta di passi ladder potrebbe non essere possibile senza aggiornare il motore PMC — cosa non possibile su questa generazione senza un aggiornamento completo del controller.

D5: Come dovrebbe essere conservato un modulo A20B-2902-0250 rimosso come pezzo di ricambio?

Conservare in imballaggio antistatico in un ambiente asciutto e a temperatura stabile.

Il modulo non contiene una batteria di backup da solo — la memoria con backup a batteria si trova altrove nell'architettura del controller — quindi la gestione della batteria non è una preoccupazione per il modulo in stoccaggio.

Ispezionare i contatti del connettore a bordo per l'ossidazione prima dell'installazione se il modulo è stato conservato per periodi prolungati.

Una leggera ossidazione può essere pulita con un detergente per contatti appropriato; una forte corrosione indica che il modulo potrebbe non stabilire un contatto affidabile.
