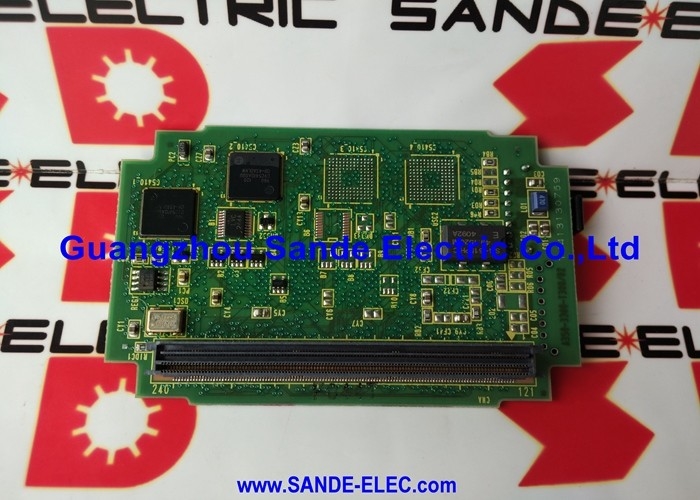

1 PC Fanuc usato A20B-2902-0290 In buone condizioni A20B29020290 A2OB-29O2-O29O

FANUC A20B-2902-0290 | Modulo Servo Digitale a 2 Assi SMD — Serie 15 / 16-C / 18-C / FS-21, Origine Giappone

Codice Articolo: A20B-2902-0290

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Modulo di Controllo Servo Digitale a 2 Assi (Scheda Figlia SMD)

Serie Scheda: A20B-2902

Sistemi Compatibili: Sistemi CNC e robot FANUC Serie 15, 16-C, 18-C, FS-21

Design: Modulo plug-in SMT (Surface-Mount Technology)

Panoramica

L'A20B-2902-0290 è un modulo di controllo servo digitale a 2 assi — una scheda figlia a montaggio superficiale che si inserisce nella scheda CPU principale dei controller CNC e dei sistemi robot FANUC compatibili.

Fornisce l'elettronica di interfaccia servo per due assi: elabora i comandi di posizione dal software di interpolazione del CNC, gestisce il feedback dell'encoder dai servomotori e pilota la comunicazione servo digitale che collega il controller agli amplificatori servo.

Questo modulo fa parte della serie A20B-2902, una famiglia di schede plug-in SMD compatte utilizzate ampiamente nelle piattaforme FANUC Serie 15, 16-C, 18-C e FS-21.

Queste generazioni di controller sono state tra i sistemi FANUC più diffusi durante il loro periodo di produzione, apparendo in centri di tornitura, centri di lavoro e controller robot industriali nella produzione globale.

L'A20B-2902-0290 era il modulo di controllo servo per il controllo del 3° e 4° asse in molte di queste configurazioni.

La scheda utilizza una costruzione SMT completa — componenti a montaggio superficiale su una scheda compatta che si accoppia con uno zoccolo sulla scheda CPU principale.

Il design fisico è piccolo ed efficiente. La capacità funzionale che fornisce — controllo servo digitale ad anello chiuso per due assi di lavorazione — è tutt'altro che piccola.

Specifiche Chiave

Controllo Servo Digitale — Cosa Fa Questo Modulo

Nell'architettura servo digitale di FANUC, il modulo di controllo servo è la scheda che esegue l'algoritmo di controllo servo in tempo reale. Non si limita a passare segnali — calcola attivamente.

Ad ogni ciclo di interpolazione servo (tipicamente 1 millisecondo), legge la posizione attuale dell'encoder per ciascun asse assegnato, la confronta con la posizione comandata dall'interpolatore CNC, calcola l'errore di posizione, esegue il calcolo del loop di posizione per produrre un comando di velocità e invia quel comando di velocità all'amplificatore servo.

L'A20B-2902-0290 fa questo per due assi contemporaneamente.

In un centro di lavoro a 4 assi, ad esempio, il modulo servo principale potrebbe gestire gli assi 1 e 2 (tipicamente X e Z, o X e Y), mentre questo modulo gestisce gli assi 3 e 4 (assi aggiuntivi come l'asse B o un secondo asse lineare).

La qualità del calcolo del loop di posizione su questo modulo determina la precisione del posizionamento dell'asse della macchina. Il tempo di risposta, le impostazioni di guadagno, la compensazione feedforward — tutto questo funziona attraverso l'elaborazione DSP su questo modulo.

Un modulo degradato o guasto produce errori di posizione sui due assi che controlla, lasciando gli altri assi inalterati.

Contesto Serie 15 / 16-C / 18-C / FS-21

Le generazioni di controller FANUC che utilizzano l'A20B-2902-0290 rappresentano un segmento significativo della flotta CNC globale installata. La Serie 15 era la piattaforma di fascia alta di FANUC per la lavorazione complessa multi-asse. Le Serie 16-C e 18-C erano i controller di fascia media raffinati che seguirono le precedenti piattaforme 16-A e 18-A.

FS-21 era la variante più compatta della serie 21, utilizzata in macchine più piccole.

Tutte queste piattaforme utilizzavano la famiglia di moduli servo A20B-2902 per controllare i loro assi.

L'architettura plug-in era coerente in tutte queste piattaforme. La scheda CPU principale aveva posizioni di zoccolo per i moduli servo.

I moduli venivano inseriti e le assegnazioni degli assi erano definite dalla posizione dello zoccolo della scheda e dai parametri del software CNC.

Il modulo A20B-2902-0290 è stato testato con successo su configurazioni di sistema Serie 15, confermando la sua compatibilità nell'intervallo di piattaforme previsto.

Identificare un Guasto del Modulo Servo

Quando il modulo A20B-2902-0290 si guasta, i due assi che controlla mostrano allarmi servo. Gli altri assi della macchina — controllati da altri moduli o dall'interfaccia servo della scheda principale — continuano a funzionare normalmente. Questo schema selettivo è diagnostico: se gli assi 3 e 4 vanno in allarme mentre gli assi 1 e 2 funzionano, e gli amplificatori e i motori degli assi 3/4 risultano buoni, il modulo servo per gli assi 3 e 4 è il guasto.

Errori di posizione intermittenti — occasionali superamenti di posizione o errori di inseguimento lenti solo sugli assi del modulo — possono anche indicare un modulo degradato prima che si guasti completamente. Questi errori intermittenti possono diventare più frequenti con l'invecchiamento del modulo, fornendo un avviso prima del guasto completo.

FAQ

D1: Gli assi 3 e 4 mostrano entrambi allarmi servo ma gli assi 1 e 2 sono normali. Gli amplificatori e i motori per gli assi 3 e 4 risultano buoni. Si tratta dell'A20B-2902-0290?

Questo è lo schema classico per un guasto del modulo servo. Quando entrambi gli assi controllati dallo stesso modulo vanno in allarme contemporaneamente mentre altri assi funzionano correttamente, il modulo è il sospetto di priorità più alta.

Confermare scambiando il modulo sospetto con un modulo funzionante noto (se disponibile) e osservando se gli allarmi seguono il modulo o rimangono con gli assi.

Se seguono il modulo, la scheda è confermata come guasta.

D2: Dopo aver installato un A20B-2902-0290 sostitutivo, gli assi ora si muovono ma l'accuratezza di posizione sull'asse 3 è leggermente errata. L'asse 4 è corretto. Cosa potrebbe spiegare questo?

Problemi di accuratezza specifici dell'asse dopo una sostituzione del modulo indicano tipicamente un problema di impostazione dei parametri servo per quell'asse.

I guadagni del loop servo e i valori di compensazione per ciascun asse sono memorizzati nella memoria dei parametri del CNC — non sono sul modulo.

Dopo la sostituzione del modulo, verificare che tutti i parametri servo per l'asse 3 siano impostati correttamente. Se i parametri sono corretti, il sistema di feedback dell'asse (encoder, cavo) dovrebbe essere verificato.

D3: Il modulo è stato rimosso durante una riparazione non correlata. È stato maneggiato con cura ed è ora reinstallato, ma è apparso un allarme sull'asse 3 che prima non c'era. Cosa è successo?

Un nuovo allarme dopo la reinstallazione di un modulo precedentemente funzionante è quasi sempre un problema di connettore.

I contatti dello zoccolo del modulo potrebbero non essere completamente inseriti dopo la reinstallazione, o un evento ESD durante la manipolazione potrebbe aver danneggiato un circuito di ingresso.

Rimuovere il modulo, ispezionare i contatti dello zoccolo, scaricarsi con un cinturino antistatico e reinserirlo saldamente.

Se l'allarme persiste con un inserimento completo confermato, il modulo potrebbe essere stato danneggiato durante la manipolazione.

D4: Questo modulo può essere utilizzato in un controller robot oltre che in macchine utensili CNC?

Sì. L'A20B-2902-0290 è documentato come compatibile con i sistemi robot FANUC che utilizzano la piattaforma FS-21 insieme alle applicazioni CNC.

L'architettura dell'interfaccia servo è la stessa in entrambi i tipi di applicazione.

Confermare che la scheda principale del controller robot sia compatibile con le specifiche dello zoccolo dell'A20B-2902-0290 prima dell'installazione.

D5: Esiste una differenza funzionale tra l'A20B-2902-0290 e il simile A20B-2902-0070?

Entrambi sono moduli servo digitali a 2 assi della famiglia A20B-2902, ma servono diverse generazioni di controller e potrebbero avere specifiche di interfaccia, versioni dell'algoritmo servo o dettagli sul supporto del numero di assi differenti.

I codici articolo all'interno della stessa serie non sono intercambiabili senza verifica.

Confermare sempre il codice articolo esatto del modulo installato dalla sua etichetta e procurarsi lo stesso codice articolo per la sostituzione.
