Codice Articolo: A20B-2902-0341
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Modulo di Memoria Combinato FROM / SRAM (Scheda Figlia SMD)
Capacità FROM: 4 MB (Flash ROM)
Capacità SRAM: 256 KB
Sistemi Compatibili: FANUC Serie 16-C, 18-C e compatibili
Stato: Discontinuato dal Produttore

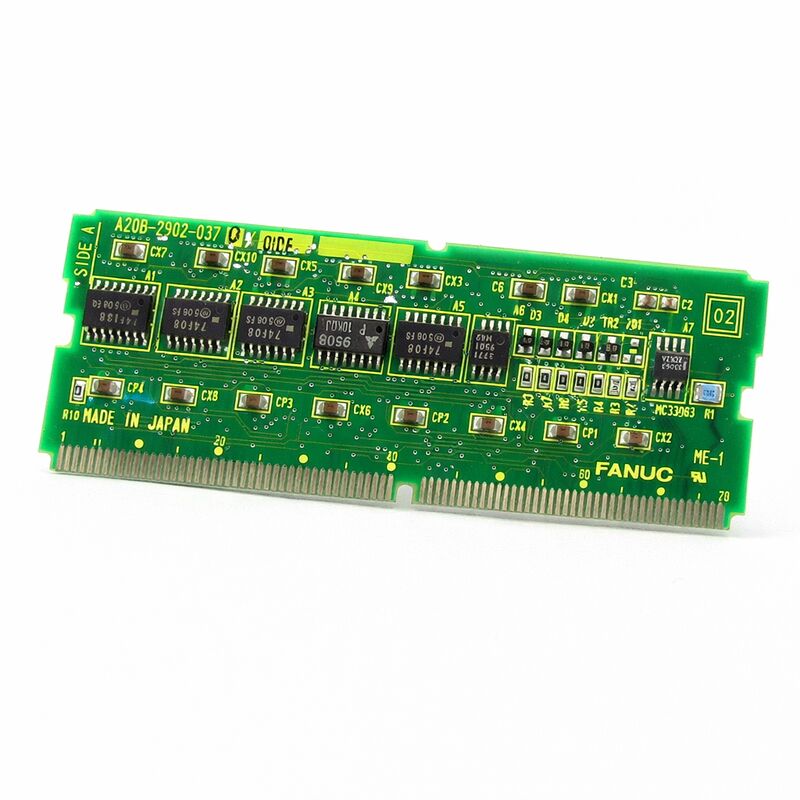

L'A20B-2902-0341 è un modulo di memoria combinato Flash ROM e SRAM per i sistemi CNC FANUC Serie 16-C e 18-C. È una scheda figlia di tipo SMD che si installa sulla scheda CPU principale, fornendo sia archiviazione software non volatile che archiviazione dati volatile supportata da batteria in un unico modulo compatto. La scheda si interfaccia tra le sezioni NC (Controllo Numerico) e MC (Controllo Macchina / PMC) del controller, trasportando il firmware di sistema, il programma ladder e i dati operativi attivi di cui il CNC ha bisogno per funzionare.
La descrizione "si interfaccia tra NC e MC" descrive cosa fa il contenuto memorizzato, non un percorso di segnale fisico. Il contenuto FROM è ciò di cui NC e PMC hanno bisogno per eseguire le rispettive funzioni — è la base software comune per entrambi. La SRAM da 256 KB contiene i dati che il controller scrive e legge durante il funzionamento della macchina, servendo entrambi i lati NC e PMC dell'architettura di controllo.
Questo modulo è discontinuato. FANUC non produce più unità nuove. Le macchine delle serie 16-C e 18-C continuano a funzionare negli impianti di produzione in tutto il mondo e l'A20B-2902-0341 rimane un articolo di manutenzione attivo in tali strutture.
| Parametro | Valore |
|---|---|
| Codice Articolo | A20B-2902-0341 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Modulo di Memoria Combinato FROM / SRAM |
| Serie Scheda | A20B-2902 |
| Capacità FROM | 4 MB (Flash ROM — non volatile) |
| Capacità SRAM | 256 KB (volatile con supporto batteria) |
| Sistemi Compatibili | FANUC Serie 16-C / 18-C e compatibili |
| Design | Scheda figlia plug-in di tipo SMD |
| Installazione | Socket SMD sulla scheda CPU principale |
| Batteria Richiesta | Sì — per la conservazione dei dati SRAM |
| Stato di Produzione | Discontinuato |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Condizione Disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
I 4 megabyte di Flash ROM su questo modulo contengono l'intero stack software per il controller Serie 16-C o 18-C. Il software operativo CNC, il software di controllo servo, il software di controllo mandrino, l'ambiente di runtime del programma ladder PMC e qualsiasi software opzionale caricato risiedono qui. Quando il controller si accende, legge il contenuto FROM e lo carica nella DRAM per l'esecuzione. Il FROM è la sorgente — tutto il comportamento di elaborazione del controller ha origine dal codice memorizzato qui.
Quattro megabyte era un'allocazione generosa per la generazione software dell'era Serie 16-C/18-C. Accomodava la suite completa di software di controllo più le opzioni installate senza vincoli di capacità per la maggior parte delle configurazioni. Le macchine delle serie 16-C e 18-C con pacchetti software opzionali estesi potrebbero avvicinarsi a questo limite, ma per le configurazioni standard di centri di lavoro e torni, la capacità era più che sufficiente.
La Flash ROM è intrinsecamente non volatile. Mantiene il suo contenuto senza alcuna fonte di alimentazione, senza batteria e attraverso una conservazione prolungata. Un modulo FROM rimosso da una macchina può rimanere in un cassetto per anni e contenere ancora il suo software intatto quando viene reinstallato.
I 256 kilobyte di SRAM contengono i dati specifici della macchina e del lavoro che distinguono la configurazione di una macchina da un'altra. Programmi parte, tabelle offset utensili, impostazioni parametri, dati coordinate pezzo e variabili macro risiedono qui. La batteria di backup sul modulo mantiene il contenuto della SRAM durante gli eventi di spegnimento.
256 KB è un'allocazione SRAM moderata. Si adatta ai requisiti standard di programma e dati delle macchine Serie 16-C e 18-C nelle tipiche applicazioni di lavorazione. Le macchine con librerie di programmi molto grandi o un uso estensivo di variabili macro potrebbero trovare la capacità limitante. In quei casi, moduli di espansione SRAM aggiuntivi potrebbero essere stati installati negli slot di espansione del sistema.
La batteria di backup è un consumabile. Ha una durata di servizio misurata in anni — tipicamente da tre a cinque anni in normale servizio industriale, più a lungo se la macchina funziona continuamente (il che riduce i cicli di scarica della batteria). Quando la tensione della batteria scende, il controller FANUC emette un allarme di batteria scarica. Sostituire la batteria prima del prossimo arresto programmato della macchina.
La descrizione "si interfaccia tra NC e MC" riflette il contenuto del modulo piuttosto che la sua architettura fisica. Il FROM su questa scheda memorizza il software sia per l'NC (le funzioni di controllo del movimento e di interpolazione) sia per l'MC (il ladder PMC — il controllore di macchina programmabile che gestisce la sequenza I/O e la logica della macchina). Sono memorizzati insieme su questo modulo e caricati insieme all'accensione.
Questa archiviazione combinata significa che un guasto o una corruzione di questo modulo influisce contemporaneamente sia sulle funzioni NC che PMC. Il controller non può eseguire né il controllo del movimento né la logica della macchina senza il suo software corretto. Entrambi i lati del sistema di controllo dipendono dal contenuto di questo singolo modulo.
D1: La macchina Serie 16-C mostra un allarme di parità ROM all'avvio. L'A20B-2902-0341 è difettoso?
Un allarme di parità ROM indica un fallimento nell'integrità del contenuto FROM. Innanzitutto, riposizionare il modulo — un modulo parzialmente inserito produce lo stesso allarme del contenuto corrotto. Se l'allarme persiste con il modulo completamente inserito, il contenuto FROM potrebbe essere corrotto o l'hardware del modulo potrebbe essersi guastato. Procurarsi un modulo sostitutivo e caricare la versione software corretta prima di rimettere la macchina in produzione.
D2: Dopo aver sostituito l'A20B-2902-0341, cosa bisogna fare prima che la macchina possa funzionare?
Un modulo sostitutivo viene installato vuoto — nessun contenuto FROM, nessun dato SRAM. Innanzitutto, caricare la versione software CNC corretta da un backup o da una sorgente originale utilizzando la procedura di ripristino dalla schermata di avvio. Quindi ripristinare tutti i dati SRAM: parametri, programmi parte, offset utensili e coordinate pezzo. Confermare che tutti i parametri siano corretti confrontandoli con una stampa dei parametri. La macchina non può produrre pezzi corretti finché i parametri non vengono verificati.
D3: Il programma ladder PMC è mancante dopo una sostituzione del modulo. L'NC sembra funzionare. Perché?
Se il FROM è stato caricato con il software di sistema CNC ma il ladder PMC non è stato incluso nel caricamento, il controller si avvia e l'NC funziona — ma il PMC non ha un ladder da eseguire. Senza il ladder, gli I/O della macchina non rispondono. Caricare il programma ladder PMC separatamente dalla schermata di programmazione PMC o da un backup su scheda di memoria. Il ladder è un file separato dal software di sistema CNC principale e deve essere caricato in modo indipendente.
D4: L'A20B-2902-0341 può essere utilizzato per sostituire altri moduli FROM da 4 MB della serie A20B-2902?
L'intercambiabilità tra le varianti del modulo FROM della serie A20B-2902 dipende dalla corrispondenza della capacità SRAM e della compatibilità del sistema. Il -0341 trasporta specificamente 256 KB di SRAM ed è abbinato alla Serie 16-C/18-C. Un'altra variante della stessa serie potrebbe avere un'allocazione SRAM diversa o essere abbinata a una serie di controller diversa. Utilizzare la corrispondenza esatta del codice articolo per una compatibilità confermata.
D5: La macchina funziona senza problemi da anni. La batteria SRAM di questo modulo dovrebbe essere sostituita in modo proattivo?
Sì. La sostituzione della batteria su base programmata è una pratica migliore rispetto all'attesa dell'allarme di batteria scarica. Una batteria che raggiunge la soglia di allarme ha ancora un certo margine prima della perdita di dati — ma quel margine è finito e imprevedibile. Se la macchina si spegne tra l'allarme e la sostituzione della batteria, i dati SRAM sono a rischio. Sostituire la batteria durante la manutenzione programmata ogni tre o quattro anni, con la macchina accesa durante la sostituzione per mantenere la SRAM attiva.
