Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2902-0348 |

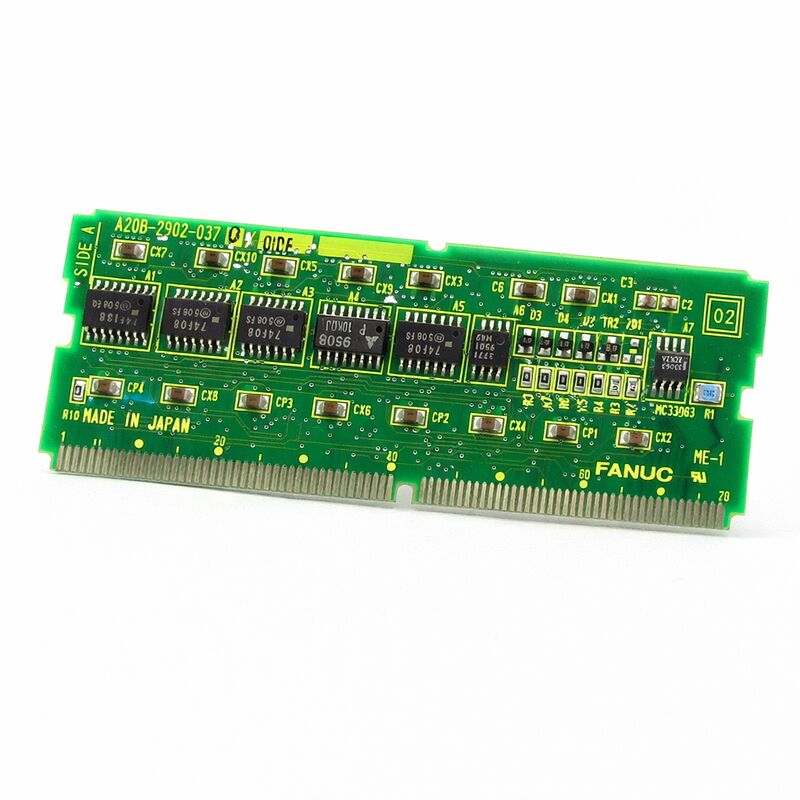

Numero della parte:A20B-2902-0348
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Modulo di memoria combinato FROM / SRAM (SMD Daughter Board)
Serie di schede:A20B-2902
Tipi di memoria:Flash ROM (FROM non volatile) + SRAM (batterie)
Sistemi compatibili:FANUC Serie 16, 18, 21 CNC e compatibili
Disegno:SMD plug-in daughter board
The A20B-2902-0348 is a combined FROM/SRAM memory module from FANUC's A20B-2902 series — a family of compact SMD plug-in memory boards that serve as the primary persistent storage devices in FANUC Series 16Esso integra due tipi di memoria funzionalmente indipendenti su una sola scheda figlia: Flash ROM per il software non volatile e lo storage dei programmi,e SRAM a batteria per la conservazione dei parametri e dei dati.
La serie A20B-2902 è una delle famiglie di moduli più importanti nell'ecosistema di controller della serie 16/18/21 di FANUC.
Questi regolatori sono distribuiti in numero enorme in centri di tornitura, centri di lavorazione, centri die cellule di produzione multiasse in tutto il mondo dipendono interamente dal modulo FROM/SRAM corretto per l'avvio e il funzionamento.
Il FROM contiene il sistema operativo e la scala PMC. Il SRAM contiene i parametri e compensa la macchina.
Entrambi i tipi di memoria sono presenti sull'A20B-2902-0348, e entrambi devono essere intatti affinché la macchina funzioni.
La scheda utilizza una costruzione di montaggio superficiale in tutto, si collega a una presa dedicata sulla scheda principale della CPU,con una capacità di accensione superiore a 50 W,L'installazione è semplice: rimuovere la vecchia scheda, inserire quella nuova, ripristinare i dati.
Ma il passaggio di ripristino dei dati - ricaricare il FROM con il software corretto e ripristinare i dati SRAM dal backup - richiede preparazione prima che la scheda venga rimossa.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2902-0348 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo di memoria combinato FROM / SRAM |
| Serie di schede | A20B-2902 |
| Tipi di memoria | Flash ROM (non volatile) + SRAM a batteria |
| Sistemi compatibili | FANUC Serie 16, 18, 21 CNC e compatibili |
| Progettazione | SMD plug-in daughter board |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
La flash ROM dell'A20B-2902-0348 memorizza il software che fa funzionare il controller CNC.il programma di scala PMC che controlla la logica di automazione della macchina utensile, e in molte configurazioni, i programmi applicativi personalizzati e le librerie macro del costruttore della macchina.
La memoria flash raggiunge lo storage non volatile attraverso transistor a porta galleggiante il cui stato di carica persiste senza alimentazione.
I dati sopravvivono a interruzioni di alimentazione, batterie morte e storage esteso.
Se il contenuto di FROM è danneggiato per un errore di scrittura durante un aggiornamento del software, danni fisici ai chip o usura delle cellule il controller non può essere avviato.
Il contenuto di FROM è specifico della macchina.
La scala PMC è la scala del costruttore della macchina, unica per quella configurazione della macchina.
Un modulo FROM di sostituzione vuoto deve contenere i corretti file FROM prima che la macchina possa funzionare.
Questi file provengono dalla documentazione del costruttore della macchina, da un rappresentante del servizio FANUC o da una copia di backup del modulo originale.
La RAM statica dell'A20B-2902-0348 conserva il suo contenuto durante lo spegnimento tramite una batteria di riserva.
La batteria fornisce la piccola corrente continua di cui le celle SRAM hanno bisogno per mantenere i loro stati di carica, mantenendo intatti i dati.
Quando la tensione della batteria scende alla fine al di sotto della soglia di ritenzione della SRAM, i dati vengono persi.
La SRAM memorizza i dati che cambiano durante il normale utilizzo della macchina, ma devono persistere tra i turni e i cicli di alimentazione.limiti di curvatura dell'asse, guadagni servo, impostazioni di comunicazione.
Le tabelle di spostamento degli utensili contengono i valori di compensazione della lunghezza e del raggio per ogni utensile registrato.Tutto questo vive nella SRAM..
La perdita di dati SRAM è un evento di produzione. Non danneggia la macchina meccanicamente, ma la macchina non può funzionare correttamente fino a quando tutti i dati non vengono ripristinati.
Un backup completo dei dati SRAM capturati su un PC, USB,o scheda di memoria FANUC prima di qualsiasi lavoro di manutenzione sul controller è la prassi standard che limita lo sforzo di recupero a un ricarico dei dati piuttosto che re-entrata manuale.
La serie A20B-2902 contiene un gran numero di varianti di moduli FROM/SRAM. La capacità FROM e la capacità SRAM differiscono tra le varianti. Alcune varianti servono le piattaforme Serie 16-C e 18-C;altri servono serie 21Un po' di ponte, entrambi.
Alcuni includono funzioni aggiuntive interfacce a fusione analogiche, circuiti di esecuzione PMC accanto alla memoria.
L'A20B-2902-0348 è una variante specifica di questa famiglia.La sostituzione con una variante diversa ̇ anche quella che appare fisicamente simile ̇ comporta il rischio di un errato disallineamento di capacità o di incompatibilità hardware.
Prima di acquistare un pezzo di ricambio, verificare sempre il numero esatto della parte sull'etichetta della scheda installata.
D1: Il controller mostra un allarme di somma di controllo FROM ad ogni accensione. Niente altro è cambiato.
Un allarme di somma di controllo FROM persistente all'avviamento indica che il contenuto FROM è stato danneggiato o che una cella FROM ha fallito.
Verificare prima se l'allarme si è verificato dopo un aggiornamento del software. Una scrittura FROM interrotta può danneggiare il settore interessato.
Se l'aggiornamento non era in corso, l'hardware FROM ha fallito.
Il modulo richiede la sostituzione seguita da una completa riscrittura FROM.
D2: Il CNC genera un allarme di scarico della batteria. Quanto tempo è disponibile prima che i dati SRAM siano persi?
L'allarme di bassa tensione della batteria appare quando la tensione della batteria scende al di sotto della soglia di avvertimento, non della soglia critica di ritenzione.
L'intervallo tra queste soglie di solito fornisce diverse settimane in condizioni normali, anche se questo varia con l'età della batteria e la temperatura dell'armadio.
Rimpiazzare la batteria con il controller acceso per mantenere il contenuto della SRAM durante la sostituzione.
D3: è arrivato il modulo di sostituzione A20B-2902-0348.
Confirmare che il numero completo del modulo di sostituzione corrisponde esattamente al modulo installato, compresi eventuali suffissi di revisione.
Controllare i contatti dei connettori per eventuali danni dovuti alla spedizione o allo stoccaggio.
Con questi passaggi in ordine, l'installazione può procedere con sicurezza.
D4: dopo la sostituzione del modulo e il ricarico dei dati, i parametri del servo di un asse sembrano leggermente diversi dai valori di backup.
Dopo il ricarico dei dati, confrontare tutti i parametri dell'asse in questione con una seconda copia di sicurezza o con la documentazione della macchina.
Una discrepanza di parametro a una sola cifra può a volte derivare da un backup che ha catturato i dati durante una modifica dei parametri, piuttosto che dallo stato finale stabile.
Se il valore del parametro corrente produce un comportamento corretto della macchina e il backup mostra solo una differenza numerica banale, i valori ripristinati sono probabilmente corretti.
D5: La macchina utilizza una revisione successiva dell'A20B-2902-0348 (ad esempio, /02A invece di /01A).
I suffissi di revisione hardware minori all'interno dello stesso numero di parte base rappresentano modifiche al layout del PCB o sostituzioni di componenti che mantengono la stessa specifica funzionale.
Nella maggior parte dei casi questi sono intercambiabili.
FANUC progetta in genere le revisioni successive per essere retrocompatibili con le installazioni precedenti.
In caso di incertezza per un'applicazione specifica, confermare con la documentazione di manutenzione della macchina o con una risorsa di servizio FANUC.
