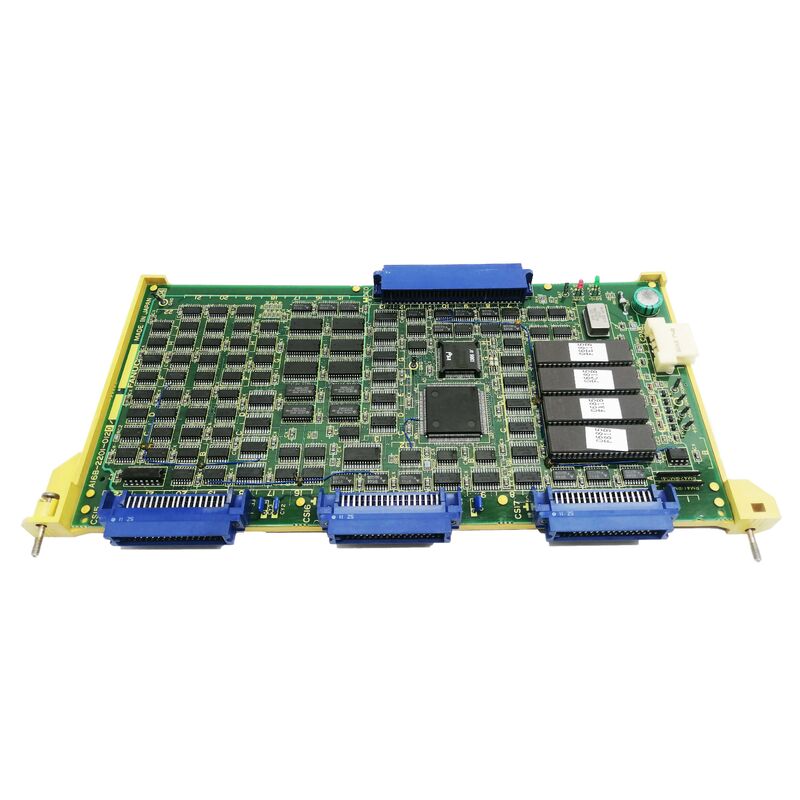

A16B-1300-0220 Scheda PCB Fanuc A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220| Sensore integrato FANUC/PCB di conversione segnale sensore - Serie A16B-1300/Integrazione misurazione CNC

Conversione del segnale del sensore: sensori della macchina a ponte e controllo CNC

A16B-1300-0220 è un PCB di conversione del segnale che collega il mondo della misurazione fisica dei sensori delle macchine utensili e l'ambiente del segnale digitale del CNC FANUC. Le due funzioni implicite nella sua descrizione ne rivelano il ruolo completo:

Interfaccia sensore integrato:Il "sensore integrato" si riferisce ai sensori incorporati nella macchina utensile: tastatori, sensori di misurazione delle parti o altri dispositivi di misurazione integrati fisicamente incorporati nella macchina anziché collegati esternamente. Questi sensori generano segnali quando entrano in contatto con un pezzo o una superficie di riferimento.

Circuito di conversione del segnale del sensore:I segnali grezzi del sensore, in genere segnali analogici di tensione o corrente o semplici contatti di commutazione on/off, devono essere condizionati e convertiti nel formato del segnale digitale previsto dai circuiti di ingresso del CNC. L'A16B-1300-0220 esegue questa conversione:

• Conversione da analogico a digitaleper sensori che producono uscita analogica (sensori di forza, sensori di distanza, sistemi di misurazione capacitiva)
• Condizionamento del segnaleper amplificare, filtrare o rimodellare i segnali grezzi del sensore prima dell'elaborazione CNC
• Conversione di livellotra la tensione del segnale del sensore e i livelli di tensione dell'ingresso logico del CNC
• Isolamentotra il circuito del sensore e il , impedendo che disturbi o tensioni transitorie provenienti dal corpo macchina raggiungano il CNC

Informazioni chiave sul prodotto

Perché la conversione del segnale è importante nelle applicazioni CNC

I sensori della macchina utensile generano segnali in ambienti fondamentalmente diversi dall'ambiente elettronico del controller CNC:

Rumore elettrico:Le macchine utensili generano notevoli interferenze elettromagnetiche provenienti da servoazionamenti, azionamenti di mandrini, solenoidi idraulici e apparecchiature per la saldatura ad arco. Il cablaggio del sensore che attraversa l'armadio elettrico della macchina rileva questo rumore. Senza condizionamento del segnale, il rumore corrompe il segnale di misurazione.

Mancata corrispondenza del formato del segnale:I sensori possono emettere tensioni analogiche (0–10 V, 4–20 mA) o segnali differenziali che gli ingressi digitali standard del CNC non possono elaborare direttamente. La conversione del segnale mappa questi formati su ingressi digitali compatibili con CNC.Isolamento da terra:I sensori integrati meccanicamente con la macchina possono avere riferimenti di terra diversi dal controllo CNC. L'isolamento previene i ritorni di terra e gli errori di misurazione ad essi associati. L'A16B-1300-0220 risolve tutti questi problemi, convertendo l'output grezzo del sensore in un segnale pulito e formattato correttamente che il CNC può utilizzare per la misurazione, il controllo e il feedback.

Scenari applicativi

Errore di misurazione della parte incorporata:Un centro di lavoro CNC FANUC con misurazione con sonda a contatto integrata perde la precisione della misurazione o genera allarmi di comunicazione del sensore. La scheda di conversione del segnale A16B-1300-0220 viene identificata come guasto. La sostituzione ripristina la conversione accurata del segnale di misurazione.

Manutenzione dell'integrazione del sensore CNC:Una macchina utensile CNC FANUC con sensori di misura integrati viene sottoposta a manutenzione della scheda di controllo. L'A16B-1300-0220 viene sostituito per garantire un condizionamento accurato del segnale per il sistema di misurazione.

Domande frequenti

Q1: Con quali tipi di sensori si interfaccia A16B-1300-0220?

La descrizione "BUILD IN SENSOR" suggerisce sensori fisicamente integrati nella macchina utensile, in genere tastatori a contatto (Renishaw, con marchio FANUC), sonde di misurazione interne al mandrino o sensori di presenza del pezzo. Il circuito di conversione del segnale si adatta alle caratteristiche elettriche specifiche di questi sensori integrati. Confermare i tipi di sensori compatibili dalla macchina utensile FANUC applicabile e dalla documentazione CNC.

D2: A16B-1300-0220 è uguale a una scheda I/O standard?

No. Le schede I/O standard (come la scheda I/O A16B-1212-0221 C6 confermata in questa sessione) gestiscono i segnali I/O digitali di accensione/spegnimento della macchina: interruttori, solenoidi, lampade. L'A16B-1300-0220 è specificamente una scheda di conversione del segnale per sensori di misurazione, che fornisce il condizionamento, la conversione e l'isolamento aggiuntivi richiesti dai circuiti di misurazione di precisione oltre alla funzionalità I/O standard.

Q3: La sostituzione di A16B-1300-0220 richiede una ricalibrazione del sensore?

Le schede di conversione del segnale che includono componenti di regolazione del guadagno o dell'offset possono influire sulla precisione della misurazione dopo la sostituzione. La necessità di una ricalibrazione dipende dallo specifico sistema di sensori e dal fatto che le caratteristiche di conversione della nuova scheda corrispondano all'originale. Confermare dalla documentazione applicabile del sistema di misurazione FANUC.

D4: Il guasto A16B-1300-0220 influisce sul servocontrollo dell'asse del CNC?

I guasti della scheda di conversione del segnale del sensore influiscono sulle funzioni di misurazione (misurazione del pezzo, cicli della sonda e feedback basato sul sensore), ma in genere non influiscono sul servocontrollo dell'asse primario del CNC. Il CNC continua la lavorazione utilizzando le quote programmate; sono interessate solo le funzioni dipendenti dal sensore (macro di misurazione, operazioni attivate dal sensore).
