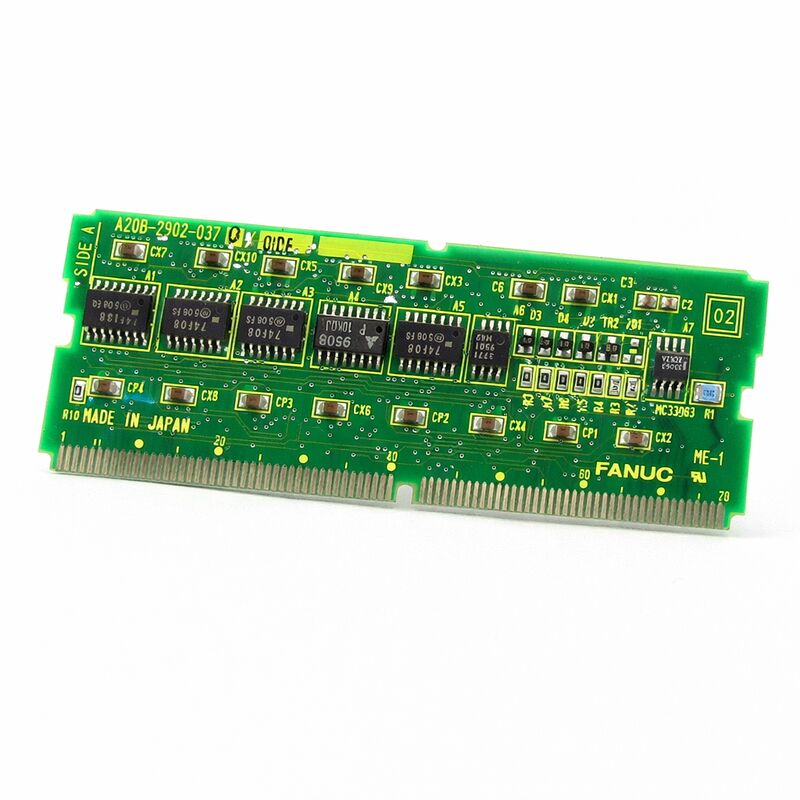

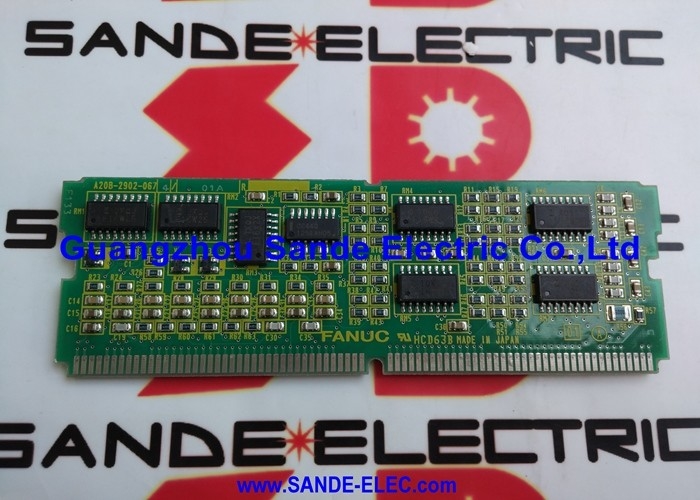

FANUC Tavola di circuito A20B-2902-0370 A2OB-29O2-O37O A20B29020370

FANUC A20B-2902-0370 | Scheda PCB Modulo di Memoria — Serie A20B-2902, Controller CNC FANUC, Origine Giappone

Codice Articolo: A20B-2902-0370

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda PCB Modulo di Memoria (Scheda Figlia Plug-in SMD)

Serie Scheda: A20B-2902

Applicazione:Espansione e archiviazione memoria controller CNC FANUC

Design: Scheda figlia plug-in SMD

Panoramica

L'A20B-2902-0370 è una scheda PCB modulo di memoria della serie A20B-2902 di FANUC. Questa serie copre un'ampia famiglia di schede di memoria plug-in SMD utilizzate nei controller CNC FANUC per l'archiviazione dei programmi, la conservazione dei parametri, l'hosting del software di sistema e l'espansione della memoria.

L'A20B-2902-0370 rappresenta una variante specifica di questa famiglia di prodotti, configurata per soddisfare i requisiti di memoria della sua piattaforma controller designata.

Le architetture dei controller CNC di FANUC dipendono da un sistema di memoria a livelli.

La memoria non volatile memorizza il software e i dati che devono persistere tra i cicli di alimentazione. La memoria volatile fornisce lo spazio di lavoro per l'esecuzione. La SRAM protetta da backup fa da ponte tra le due — volatile nella sua operatività elettrica, effettivamente non volatile tramite protezione a batteria.

La serie A20B-2902 fornisce l'implementazione fisica modulare di questi livelli di memoria, con ogni variante che serve piattaforme e capacità specifiche.

La variante -0370 si colloca nell'intervallo di codici articolo dei moduli A20B-2902 associati alle funzioni di archiviazione FROM e SRAM per le piattaforme controller FANUC nella gamma di generazione Serie 16 fino a 21.

Questi moduli seguono il design consolidato della serie A20B-2902: costruzione SMD compatta, plug-in diretto nello zoccolo della scheda principale e circuiti CMOS a basso consumo che minimizzano la dissipazione di calore all'interno del cabinet del controller.

Specifiche Chiave

La Memoria nell'Architettura CNC FANUC — Perché Questi Moduli Sono Importanti

La memoria di un controller CNC FANUC non è un singolo blocco di archiviazione indifferenziato. È una gerarchia attentamente strutturata in cui diversi tipi di dati risiedono in diverse tecnologie di memoria, poiché ogni tipo di dato ha requisiti diversi per velocità di accesso, resistenza alla scrittura e persistenza.

Il software operativo CNC risiede nella FROM.

È stato scritto lì durante l'installazione del software in fabbrica e cambia solo quando viene eseguito un aggiornamento software deliberato.

L'elevata resistenza della memoria Flash alle operazioni di lettura e la moderata resistenza alle operazioni di scrittura la rendono ideale per questo uso — il software viene letto ad ogni accensione ma scritto raramente.

I parametri e gli offset risiedono nella SRAM alimentata a batteria.

Cambiano durante il normale funzionamento — un offset aggiornato dopo un taglio qualificante, un parametro modificato durante la manutenzione — quindi devono trovarsi in una memoria che può essere scritta rapidamente e frequentemente, non in Flash.

Ma devono anche persistere quando l'alimentazione è spenta, motivo per cui viene utilizzata la SRAM supportata da una batteria piuttosto che la DRAM.

Alcuni controller e alcune configurazioni di memoria utilizzano anche la DRAM per i buffer di lavoro — i calcoli di interpolazione, i buffer di comunicazione e i dati di esecuzione PMC che vengono generati ex novo ad ogni accensione e non necessitano di sopravvivere ai cicli di alimentazione.

L'A20B-2902-0370 occupa la sua posizione specifica in questa gerarchia di memoria per la sua piattaforma controller designata.

Design SMD e Manipolazione della Scheda

La tecnologia a montaggio superficiale definisce il carattere fisico delle schede della serie A20B-2902. Tutti i componenti — chip di memoria, logica di supporto, connettore — sono montati sulla superficie della scheda piuttosto che attraverso fori nel substrato PCB.

Ciò consente una maggiore densità di componenti su una scheda più piccola, motivo per cui questi moduli di memoria possono racchiudere una significativa capacità di archiviazione nel formato compatto di scheda figlia.

La costruzione SMD significa anche che queste schede richiedono un'attenta manipolazione.

I componenti montati sulla superficie del PCB sono più suscettibili a danni fisici da manipolazione impropria rispetto ai componenti through-hole.

La scheda deve essere manipolata per i bordi.

Nessuna superficie dei componenti deve essere toccata a mani nude — oli e residui della pelle possono danneggiare le superfici dei componenti o introdurre contaminazione nei contatti del connettore nel tempo.

L'elettricità statica è l'altra preoccupazione di manipolazione. I componenti di memoria CMOS sono sensibili alle scariche elettrostatiche.

Un evento statico che non verrebbe percepito come uno shock da una persona può comunque generare una tensione sufficiente a danneggiare una porta logica o una cella di memoria.

Precauzioni antistatiche — braccialetto antistatico, superficie di lavoro messa a terra — sono requisiti standard quando si manipola qualsiasi scheda di memoria SMD.

Checklist Pre-Sostituzione

La sostituzione di qualsiasi modulo di memoria della serie A20B-2902 richiede una sequenza di passaggi prima che inizi il lavoro fisico. Saltare la preparazione crea il rischio di perdita di dati che richiede un notevole sforzo di recupero.

Il primo passo è sempre un backup completo. Per un modulo combinato FROM/SRAM, il backup deve catturare sia il software FROM (dalla funzione di backup della memoria della schermata di avvio FANUC) sia i dati SRAM (parametri, offset, programmi, dati PMC).

La maggior parte dei controller FANUC supporta il backup su una scheda SRAM, un dispositivo di memoria USB o un PC tramite RS-232. Utilizzare almeno uno di questi metodi e verificare che il backup sia completo prima di rimuovere il modulo.

Il secondo passo è la conferma del codice articolo del modulo di sostituzione.

La serie A20B-2902 contiene molte varianti con aspetto fisico simile ma capacità e compatibilità diverse. Solo una corrispondenza esatta del codice articolo garantisce la corretta compatibilità.

Dopo la sostituzione, la FROM deve essere riscritta con i file software corretti.

Quindi i dati SRAM devono essere ripristinati dal backup. La macchina non deve essere dichiarata pronta per la produzione finché ogni categoria di dati non è stata verificata rispetto al backup.

FAQ

D1: Quali sintomi produce tipicamente un A20B-2902-0370 in avaria prima del guasto completo?

Il graduale degrado della memoria Flash produce avvisi intermittenti di checksum FROM che vanno e vengono — la cella interessata è marginale, superando alcune letture e fallendo altre. Il degrado della SRAM si manifesta come occasionali corruzioni casuali dei dati nei parametri o negli offset — un valore cambia inaspettatamente tra i cicli di alimentazione senza intervento manuale. Entrambi i sintomi giustificano la sostituzione del modulo prima che il guasto diventi completo.

Una volta verificatosi il guasto completo, la macchina non può avviarsi o funzionare correttamente.

D2: Il controller ha completato un aggiornamento software e ora mostra un errore FROM. L'aggiornamento ha corrotto il modulo?

Una scrittura FROM interrotta o eseguita in modo errato durante un aggiornamento software può corrompere uno o più settori FROM. Se la procedura di aggiornamento è stata interrotta da un'interruzione di corrente, selezionando i file software errati o tentando di caricare software incompatibile, la corruzione della FROM è il risultato probabile.

La FROM deve essere riscritta dall'inizio con i file software corretti.

Se i tentativi di scrittura ripetuti falliscono, i chip FROM sono stati danneggiati e il modulo richiede la sostituzione.

D3: Dopo uno spegnimento della macchina per le vacanze, il controller si ripristina ma mostra perdita di dati dei parametri su alcuni assi. La batteria legge 3.0V. La batteria è la causa?

Una cella al litio da 3.0V è alla fine o quasi della sua vita utile — queste celle mantengono una tensione quasi nominale fino a quando il guasto non è vicino.

Il modello di perdita di dati (che interessa alcuni assi ma non tutti) è coerente con un'area di celle SRAM che ha perso dati quando la tensione della batteria è scesa al di sotto della soglia di ritenzione.

Sostituire la batteria, ricaricare i dati dei parametri dal backup e pianificare controlli regolari della batteria per prevenire il ripetersi.

D4: Lo schermo CNC mostra "ERRORE DATI SRAM" all'accensione. La macchina è rimasta in deposito per 18 mesi. Cosa è successo?

Un lungo periodo di stoccaggio senza alimentazione esterna significa che la batteria di backup ha alimentato la SRAM da sola per tutto il periodo di stoccaggio.

Una batteria che aveva una capacità residua limitata prima dello stoccaggio potrebbe essersi esaurita durante il periodo di stoccaggio, causando la perdita di dati SRAM.

I dati SRAM devono essere ricaricati dal backup. Ispezionare la tensione della batteria e sostituirla se inferiore a 3.2V per una cella al litio.

Per lo stoccaggio a lungo termine, il controller dovrebbe essere acceso periodicamente (ogni 3–6 mesi) per mantenere la condizione della batteria.

D5: È possibile utilizzare l'A20B-2902-0370 in un controller Serie 18-C che utilizza attualmente una variante diversa, se il connettore si adatta fisicamente?

La compatibilità fisica del connettore non garantisce la compatibilità elettronica.

Le varianti della serie A20B-2902 possono condividere lo stesso formato di connettore pur avendo capacità di memoria diverse, rapporti FROM/SRAM diversi o tensioni di interfaccia diverse.

L'installazione di una variante errata può causare il mancato riconoscimento del modulo da parte del controller, il funzionamento con un'allocazione errata della capacità di memoria o errori di memoria dovuti a disallineamenti degli intervalli di indirizzi.

Utilizzare sempre il codice articolo esatto documentato per il modello di controller specifico.
