Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2902-0461 |

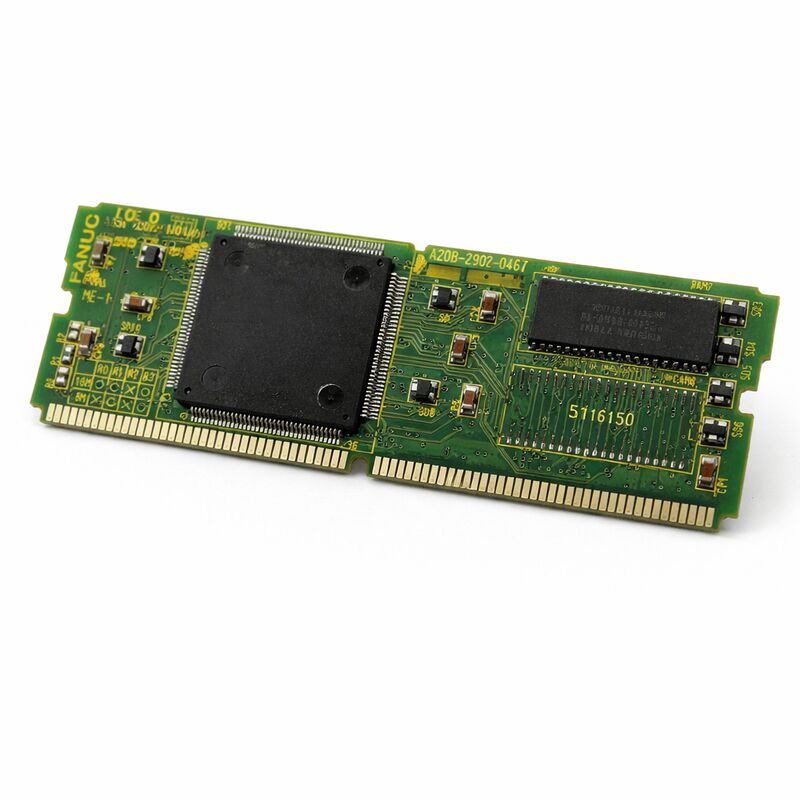

Codice articolo: A20B-2902-0461
Produttore: FANUC Corporation (Giappone)
Tipo di prodotto: Modulo di memoria DRAM (scheda figlia SMD)
Capacità: 8 MB
Tipo di memoria: DRAM (Dynamic RAM — volatile)
Sistemi compatibili: FANUC Serie 16-C, 18-C CNC
Stato: Discontinuato dal produttore
L'A20B-2902-0461 è il modulo RAM di sistema DRAM da 8 MB per i controller CNC FANUC Serie 16-C e 18-C. È una scheda figlia compatta SMD (tecnologia a montaggio superficiale) che si inserisce direttamente in uno zoccolo designato sulla PCB del controller principale, fornendo la memoria dinamica ad accesso casuale che il controller utilizza per tutte le operazioni di sistema in tempo reale durante l'esecuzione della macchina.
I controller FANUC Serie 16-C e 18-C rappresentavano una generazione matura di piattaforme CNC di fascia media, ampiamente utilizzate in centri di tornitura e centri di lavoro durante la loro epoca di produzione.
Il 16-C era utilizzato per applicazioni di tornitura e fresatura multi-asse; il 18-C era destinato a centri di lavoro compatti che richiedevano un robusto controllo coordinato multi-asse.
Entrambi i controller dipendevano dalla memoria di sistema DRAM per l'esecuzione dei programmi CNC, l'elaborazione della logica ladder PMC, il buffering dei dati per il controllo del servo e del mandrino e tutti i calcoli in fase di esecuzione. L'A20B-2902-0461 è il modulo DRAM specifico da 8 MB che fornisce questa memoria.
La DRAM è una memoria volatile — richiede cicli di aggiornamento continui per mantenere il suo contenuto. Spegnere il controller e il contenuto della DRAM viene perso.
Questo è il comportamento corretto. Il sistema operativo e i parametri del CNC sono memorizzati in memoria non volatile (FROM e SRAM con backup a batteria).
La DRAM contiene i dati di lavoro generati durante un ciclo macchina: buffer di interpolazione, buffer di comunicazione e dati di esecuzione PMC. All'accensione, il controller ricarica i dati necessari dalla memoria non volatile e inizia a scrivere nella DRAM fresca.
Questo modulo è stato discontinuato da FANUC. La produzione di nuovi pezzi è cessata.
Le unità sostitutive provengono da inventario surplus testato, schede professionalmente ricondizionate o moduli originali riparati.
| Parametro | Valore |
|---|---|
| Codice articolo | A20B-2902-0461 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo di memoria DRAM (scheda figlia SMD) |
| Capacità | 8 MB |
| Tipo di memoria | DRAM (dinamica, volatile) |
| Sistemi compatibili | FANUC Serie 16-C, 18-C |
| Design | Scheda figlia plug-in a montaggio superficiale SMT |
| Stato | Discontinuato dal produttore |
| Origine | Giappone |
| Temperatura operativa | 0 – 55°C |
| Temperatura di stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (senza condensa) |
| Condizione disponibile | Surplus testato / Ricondizionato / Riparato |
La gerarchia di memoria di un controller CNC serve scopi distinti per diversi tipi di dati. La memoria non volatile — Flash ROM (FROM) e SRAM con backup a batteria — mantiene il suo contenuto quando l'alimentazione è spenta.
Contiene il software di sistema CNC, i programmi parte, i parametri, i dati di offset utensile e la ladder PMC. Questi dati devono sopravvivere ai cicli di alimentazione.
La DRAM occupa un posto diverso in questa gerarchia.
È veloce, densa ed economica — ma volatile. Il software operativo del CNC utilizza la DRAM come suo blocco note di lavoro. I calcoli di interpolazione generano dati di posizione per ogni asse ad ogni ciclo servo. I dati di comando del mandrino vengono bufferizzati. I dati di comunicazione PMC vengono scambiati.
La comunicazione con i dispositivi di I/O comporta la gestione dei buffer.
Tutti questi dati intermedi e transitori risiedono nella DRAM durante il funzionamento della macchina.
Il software di sistema gestisce automaticamente l'allocazione e l'aggiornamento della DRAM.
L'operatore e il tecnico di manutenzione normalmente non sono consapevoli del funzionamento della DRAM — finché non si guasta. Quando la DRAM si guasta, il sistema rileva il guasto tramite le sue routine di autotest della memoria.
L'allarme più comune è un errore di parità: il controller rileva che i dati letti da un indirizzo DRAM non corrispondono al bit di parità scritto con i dati.
Questo allarme appare all'accensione durante il test di memoria del controller, o occasionalmente durante il funzionamento se una cella si guasta in modo intermittente sotto stress termico.
Un allarme di errore di parità DRAM è un indicatore affidabile di guasto del modulo di memoria. I controller i/C-series di FANUC eseguono test di memoria durante l'inizializzazione all'accensione. Se il modulo DRAM fallisce questo test, viene generato l'allarme e il controller non può procedere al suo normale stato operativo.
La macchina non può essere movimentata, programmata o eseguita finché il guasto non viene corretto.
Errori di parità intermittenti — errori che appaiono occasionalmente durante il funzionamento ma non costantemente all'accensione — suggeriscono una cella DRAM marginale. La cella può superare il test all'accensione quando il modulo è freddo, ma fallire durante il funzionamento quando il modulo si riscalda.
Questa dipendenza termica è un comune schema di invecchiamento della DRAM. Se l'errore di parità appare solo dopo che il controller è in funzione da un po' di tempo, questa modalità di guasto termico è probabile.
Prima di sostituire il modulo, è essenziale un backup completo dei dati CNC.
Mentre la DRAM stessa è volatile e non contiene dati memorizzati in modo persistente, il processo di sostituzione del modulo richiede l'apertura del controller e la manipolazione della scheda principale.
Qualsiasi disturbo accidentale alle connessioni SRAM con backup a batteria o alla scheda principale può causare la perdita di dati dalla memoria non volatile.
Eseguire il backup di tutti i programmi, parametri, ladder PMC e dati utensile su un PC o un dispositivo di archiviazione USB prima di iniziare qualsiasi lavoro.
L'A20B-2902-0461 utilizza una costruzione a montaggio superficiale. I chip DRAM e tutti i componenti associati sono montati direttamente sulla superficie della piccola scheda, senza componenti through-hole.
La scheda si accoppia con il suo zoccolo tramite un connettore a passo fine. Questo connettore non è meccanicamente robusto come un grande connettore a bordo — può essere danneggiato da disallineamento o inserimento forzato.
Maneggiare la scheda per i bordi. Non toccare mai le superfici dei componenti o i contatti del connettore.
Utilizzare precauzioni antistatiche durante tutta l'operazione — un evento ESD durante la manipolazione può danneggiare le celle DRAM che poi si guastano in modo intermittente in servizio, producendo gli stessi sintomi di errore di parità che la sostituzione intendeva curare.
Allineare attentamente il connettore prima di premere la scheda nel suo zoccolo. Confermare l'innesto completo.
Se la scheda non è completamente innestata, il controller potrebbe accendersi ma segnalare errori di comunicazione o allarmi di memoria inaspettati che non corrispondono alle condizioni effettive della scheda.
D1: Il CNC mostra un allarme di errore di parità DRAM all'accensione. L'allarme appare costantemente ad ogni avvio. Quanto possiamo essere sicuri che si tratti dell'A20B-2902-0461?
Un errore di parità costante ad ogni accensione è un forte indicatore di un guasto del modulo DRAM.
L'autotest di memoria del controller esegue la stessa sequenza di test ad ogni accensione, e una cella guasta fallisce lo stesso test ogni volta.
Prima di ordinare una sostituzione, ispezionare visivamente il modulo e il suo zoccolo per eventuali contaminazioni o danni fisici.
Se nessuno dei due viene trovato, il modulo si è guastato internamente e richiede la sostituzione.
D2: L'allarme di parità appare solo dopo che la macchina è in funzione da circa 30 minuti. L'accensione/spegnimento lo cancella temporaneamente. Cosa sta succedendo?
Questo è un classico guasto DRAM in modalità termica. Le celle del modulo sono marginali — superano il test a freddo all'accensione ma sviluppano errori di temporizzazione man mano che il dispositivo si riscalda durante il funzionamento. Le caratteristiche di aggiornamento della cella degradano con la temperatura, e alla fine i dati letti non corrispondono alla parità scritta.
Lo spegnimento consente al modulo di raffreddarsi, permettendogli di superare nuovamente il test a freddo. Il modulo è guasto e richiede la sostituzione.
Non continuare a operare in queste condizioni — l'integrità dei dati durante la lavorazione non può essere garantita quando la DRAM è termicamente instabile.
D3: Il backup è stato effettuato prima della sostituzione del modulo. Dopo aver installato il sostituto A20B-2902-0461, è necessario ricaricare dei dati?
Il modulo DRAM stesso non contiene dati persistenti — la scheda sostitutiva parte vuota, il che è corretto. Tuttavia, se la scheda principale è stata disturbata durante l'installazione, i parametri memorizzati nella SRAM con backup a batteria potrebbero essere corrotti.
Dopo l'installazione, verificare che tutti i parametri, gli offset utensile e i dati PMC siano intatti controllando i valori chiave rispetto al backup.
Se alcuni valori sono errati o compaiono allarmi dopo il riavvio, ripristinare dal backup.
D4: Esistono altri moduli DRAM da 8 MB nella serie A20B-2902 che possono sostituire il -0461 in una Serie 18-C?
La serie A20B-2902 include diverse varianti di DRAM da 8 MB abbinate a diverse generazioni di controller e configurazioni di zoccoli per schede madri. Il -0461 è specifico per la piattaforma Serie 16-C e 18-C.
Altre varianti della stessa serie (come il -0630 per 16i/18i) utilizzano dimensioni della scheda, configurazioni del connettore o specifiche DRAM diverse.
Non sono sostituibili senza compatibilità confermata. Procurarsi sempre il codice articolo esatto per il controller installato.
D5: È possibile riparare l'A20B-2902-0461 a livello di componente piuttosto che sostituire l'intera scheda?
I chip DRAM sono componenti standard e un tecnico di riparazione schede esperto può talvolta identificare e sostituire un chip guasto specifico su un modulo DRAM. Se ciò sia pratico dipende dal tipo di package del chip e dalla disponibilità di un componente corrispondente.
Sulle schede a montaggio superficiale, la sostituzione dei chip richiede attrezzature di rework SMT di precisione.
Se un servizio di riparazione qualificato offre un modulo riparato testato con garanzia, questa è un'alternativa valida ed economica all'approvvigionamento di un originale surplus testato.
