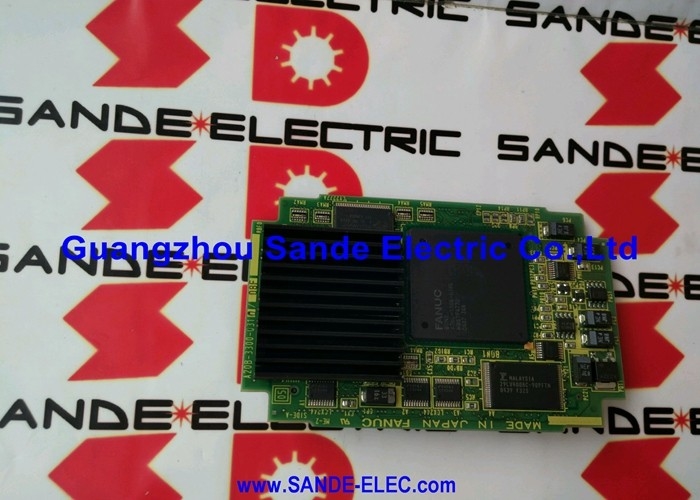

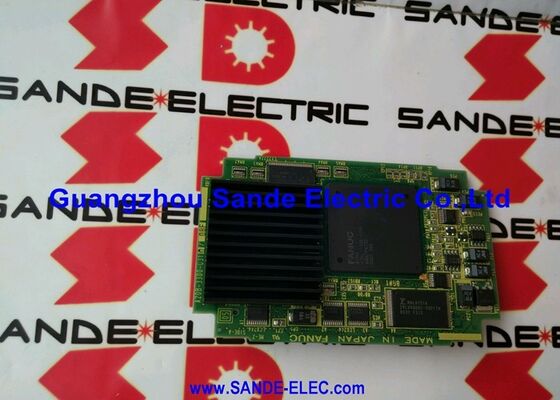

FANUC A20B-2902-0490 HSSB CRT Modulo di controllo

Numero della parte:A20B-2902-0490

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:HSSB CRT Control Module (High Speed Serial Bus Daughter Board)

Serie di schede:A20B-2902

Sistemi compatibili:FANUC serie 16-C, 18-C e compatibile

Visualizzazione

L'A20B-2902-0490 è il modulo di controllo CRT HSSB per i sistemi CNC FANUC serie 16-C e 18-C.HSSB sta per High-Speed Serial Bus, l'architettura di comunicazione utilizzata da FANUC per collegare l'unità di controllo CNC ai dispositivi periferici, tra cui il display CRT.

Questo modulo è l'interfaccia che fa funzionare quel collegamento.Si collega direttamente alla scheda CPU principale del controller della serie 16/18 Modello C e gestisce il percorso del segnale tra il processore CNC e il sistema di visualizzazione.

Senza questa scheda, la funzione di visualizzazione CRT è assente.

Il CNC può funzionare internamente, ma il display del pannello dell'operatore non riceverà dati o rendererà correttamente lo schermo CNC.questa scheda è l'hardware che consente all'operatore di vedere cosa sta facendo il CNC.

La serie A20B-2902 è la famiglia di schede figlia plug-in di FANUC per la piattaforma CPU principale della serie 16/18.

La variante -0490 gestisce specificamente l'uscita del bus seriale ad alta velocità al CRT. It brings display communication capability to the controller without requiring a separate display interface board in the controller rack — the function is integrated into the main CPU board through this plug-in module.

Specificità principali

HSSB L'architettura della comunicazione sul display

I primi controller CNC FANUC serie i e serie C separavano l'elettronica di controllo dal display e dall'unità MDI.

Le due unità erano collegate da un bus seriale ad alta velocità piuttosto che dai metodi di interfaccia parallela più vecchi.

Consenteva a un singolo cavo di trasportare dati del display, input della tastiera e segnali di controllo tra il controller e la stazione dell'operatore.

L'A20B-2902-0490 fornisce l'hardware lato controller per questo bus. Sul lato dell'unità di visualizzazione, una scheda di interfaccia o un circuito corrispondente elabora i dati seriali in entrata e guida il CRT.Le due estremità del collegamento HSSB devono essere compatibili.

La sostituzione solo del modulo del lato del controller mentre l'hardware del lato del display ha un guasto non ripristinerà la funzione del display e viceversa.

L'approccio del bus seriale ha ridotto la complessità del cablaggio rispetto alle interfacce di visualizzazione parallele.

Esso forniva inoltre un certo isolamento elettrico tra l'unità CRT ad alta tensione e l'elettronica del controller CNC, un vantaggio negli ambienti di gabinetto in cui operano i controller delle macchine utensili.

Funzione di visualizzazione del testo e della grafica CRT

Su controller serie 16-C e 18-C, il display svolge molteplici funzioni: mostra lo stato CNC, il programma attivo, le posizioni degli assi, i parametri, gli allarmi,e il percorso grafico dello strumento viene visualizzato quando l'opzione è installata.

Tutto il contenuto dello schermo scorre dal processore CNC al CRT tramite il collegamento HSSB gestito dall'A20B-2902-0490.

La visualizzazione del testo è la linea di base.

Il CNC invia continuamente dati sullo schermo che rappresentano lo stato attuale della visualizzazione dei menu, valori dei parametri, testo dell'allarme, letture di posizione.

Il modulo di interfaccia CRT situato all'estremità dello schermo rende questi dati come caratteri e numeri visibili sullo schermo.

Senza il modulo HSSB sul lato del controller che genera questo flusso di dati, il display non riceve nulla.

Le funzioni grafiche, se il sistema è configurato con visualizzazione grafica del percorso degli strumenti o altre schermate in modalità grafica, sono anche incrociate attraverso lo stesso collegamento HSSB.Il modulo del lato del controller gestisce sia l'uscita di dati di testo che grafici come definito dal software CNC.

Progettazione e installazione dei dispositivi plug-in

L'A20B-2902-0490 è montato direttamente sulla scheda CPU principale del controller della serie 16/18 Model C. Utilizza l'interfaccia SMD standard della serie A20B-2902.

La scheda è collegata tramite una presa dedicata sul PCB della CPU principale e non richiede cablaggi separati all'interno dell'armadio del controller.

Questo approccio di integrazione mantiene il cablaggio interno del controller minimo.

L'intera funzione di uscita HSSB è autonoma sulla scheda figlia.

In caso di guasto della scheda, il modulo viene rimosso e sostituito senza disturbare le altre schede del controller.

Il PCB principale della CPU, i moduli di memoria, il modulo PMC e le altre schede figlie rimangono indisturbate.

Dopo l'installazione, in genere non è necessaria alcuna riconfigurazione del software. La scheda fornisce una funzione hardware che il software CNC si aspetta già di essere presente in un sistema correttamente configurato.

Domande frequenti

D1: Il display CRT è vuoto al momento dell'accensione. Tutte le altre funzioni CNC sembrano normali. È la colpa dell'A20B-2902-0490?

Un display vuoto con normale funzionamento CNC è coerente con un errore di comunicazione HSSB o il modulo del lato del controller (questa scheda) o l'interfaccia del lato del display ha un difetto.

Ordine di diagnosi di scambio: confermare che l'unità CRT si accende (i propri indicatori o la retroilluminazione), quindi controllare il cavo HSSB per il danno o le connessioni all'esterno.

Se il cavo e il display funzionano, l'A20B-2902-0490 diventa il principale sospettato.

D2: Il display mostra caratteri distorti o schermi incompleti.

L'uscita di visualizzazione distorta o parziale indica dati danneggiati sul collegamento seriale.o il ricevitore all'estremità del display.

I cavi HSSB in macchine utensili accumulano usura meccanica ai connettori e lungo le sezioni flessibili.

Sostituire o testare il cavo prima di concludere che il modulo è difettoso.

D3: Il modulo è stato sostituito e il display funziona, ma solo in modalità testo grafica strumento percorso display è assente.

La visualizzazione del percorso grafico dell'utensile richiede che l'opzione FANUC appropriata sia caricata e abilitata nel software.

Il modulo HSSB fornisce il percorso di comunicazione fisica per tutti i contenuti di visualizzazione, ma l'opzione di visualizzazione grafica deve essere installata separatamente nel FROM del CNC e abilitata tramite i parametri.

Un'opzione grafica mancante o disabilitata produce esattamente questo sintomo indipendentemente dall'hardware del display.

D4: Tutte le revisioni di A20B-2902-0490 sono intercambiabili?

I suffissi di revisione sulle schede figlie di FANUC (ad esempio, /01A, /02A) indicano revisioni di produzione che possono riguardare modifiche di produzione o di componenti.le versioni successive sono retro-compatibili con quelle precedenti.

Tuttavia, se nella documentazione di servizio della macchina è richiesta una revisione specifica, utilizzare tale revisione, a meno che non sia confermato il contrario.

Il suffisso /02A indicato in alcuni elenchi di prodotti indica una revisione specifica all'interno di questa famiglia di numeri di parti.

D5: La macchina della serie 16-C ha funzionato bene. Il display CRT ha iniziato a lampeggiare e poi è andato in bianco. Cosa dovrebbe essere controllato prima di sostituire il modulo HSSB?

Un display che si degrada da lampeggiante a vuoto è più tipicamente un guasto dell'unità di visualizzazione (invecchiamento del tubo CRT, guasto dell'inverter,o un guasto dell'alimentazione nel display) o un guasto del cavo rispetto a un guasto del modulo HSSB sul controller.

Il modulo HSSB o funziona o no. Il degrado graduale non è caratteristico delle schede di interfaccia digitali.

Controlla prima l'alimentazione dell'unità di visualizzazione e la condizione del tubo CRT.
