Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2902-0670 |

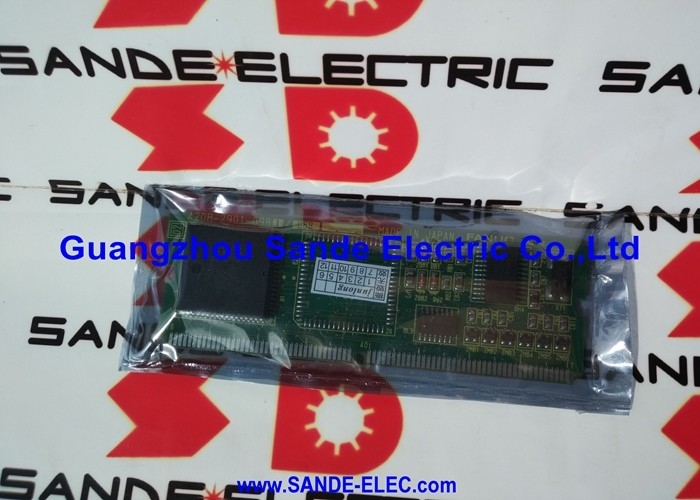

La FANUC A20B-2902-0670 è la scheda driver di alimentazione all'interno della serie FANUC biSVSP — il modulo combinato integrato di FANUC che integra la capacità di azionamento dell'asse servo e la capacità di azionamento del mandrino in un'unica unità compatta.
Il concetto biSVSP ha affrontato un reale problema di ingegneria del pannello: i tradizionali armadi di azionamento CNC richiedevano moduli amplificatori servo (SVM) separati e un modulo amplificatore mandrino (SPM) separato, consumando una notevole larghezza del pannello e richiedendo connessioni bus individuali tra di essi.
Il biSVSP integra entrambe le funzioni — assi servo e mandrino — in un unico modulo, riducendo drasticamente l'ingombro del pannello e semplificando la topologia del cablaggio.
All'interno di un modulo biSVSP, tre distinte schede a circuito stampato lavorano insieme in una disposizione fisica ed elettrica definita. La scheda di controllo gestisce gli algoritmi di controllo digitale, la comunicazione CNC (FSSB o simile) e la logica di controllo dell'asse/mandrino.
La scheda di cablaggio fornisce i punti di interfaccia dei connettori per i cavi esterni — alimentazione motore, feedback encoder, segnali di controllo. La scheda di alimentazione — di cui la A20B-2902-0670 è la sezione driver — gestisce la conversione effettiva dell'alimentazione: riceve l'ingresso AC trifase, genera il bus DC, commuta i moduli IGBT per le uscite servo e mandrino e fornisce le tensioni DC regolate a bassa tensione per le schede di controllo e cablaggio.
La A20B-2902-0670 è specificamente la sezione driver di questa scheda di alimentazione — la porzione che trasporta i circuiti di gate drive, i circuiti di alimentazione a livello logico e l'interfaccia tra l'hardware di conversione dell'alimentazione e i segnali di controllo dal PCB di controllo.
Non è la scheda di alimentazione completa (che trasporta gli IGBT e il raddrizzatore); è il PCB driver montato sulla scheda di alimentazione che fa da ponte tra il dominio di controllo digitale a bassa tensione e il dominio di commutazione ad alta potenza.
| Parametro | Valore |
|---|---|
| Funzione | PCB driver di alimentazione |
| Serie Modulo | biSVSP (A06B-6134-HXXX) |
| Gamma Applicativa | SVSP-40/40-15i a triplo servo/mandrino |
| Posizione Scheda | Sezione di alimentazione dell'assemblaggio biSVSP |
| Interfaccia | PCB di controllo + stadio IGBT di potenza |
| Stato | Ricambio dismesso |
| Origine | Giappone |
L'architettura a tre schede del modulo biSVSP è più strettamente integrata rispetto all'architettura a due schede dei precedenti moduli Alpha SVM e SPM.
Nell'Alpha SVM2 (A06B-6079), ad esempio, la sostituzione della scheda superiore (A20B-2001-0931) è una semplice sostituzione perché le schede superiore e base sono meccanicamente ed elettricamente indipendenti.
Nel biSVSP, le tre schede condividono percorsi di segnale e piani di alimentazione che si interconnettono tramite connettori backplane, e la disposizione fisica del modulo A06B-6134 è più compatta — rendendo l'identificazione e la sostituzione delle singole schede più complessa.
Questa integrazione è il motivo per cui alcuni centri di riparazione specializzati preferiscono riparare il biSVSP come unità completa, scambiando l'intero modulo A06B-6134 anziché sostituire le singole schede.
Quando un modulo biSVSP viene restituito a un centro di riparazione, il tecnico ha accesso all'assemblaggio completo, può eseguire misurazioni diagnostiche su tutte le interfacce contemporaneamente su un banco di prova e può sostituire qualsiasi scheda o componente che si è guastato.
La scheda driver A20B-2902-0670 all'interno della sezione di alimentazione è uno dei sottoassiemi sostituibili identificabili all'interno di questo processo di riparazione.
All'interno della sezione di alimentazione del biSVSP, il PCB driver A20B-2902-0670 esegue funzioni essenziali sia per i canali di uscita servo che per quelli del mandrino:
Generazione segnale gate drive: I moduli IGBT negli stadi di uscita servo e mandrino del biSVSP richiedono segnali di gate drive — impulsi precisi e temporizzati al corretto livello di tensione — per accendersi e spegnersi nella fase corretta del ciclo PWM.
I circuiti di gate drive sul PCB driver traducono i segnali PWM a bassa potenza dalla scheda di controllo negli impulsi a tensione e corrente più elevate necessari per commutare in modo affidabile i gate IGBT alle velocità richieste per il controllo del motore (tipicamente frequenza portante di 2–8kHz).
Alimentazione isolata per i gate driver: L'azionamento dei gate IGBT in una configurazione a semiponte o a ponte intero richiede alimentatori bootstrap o isolati — ogni circuito di gate drive IGBT necessita di un'alimentazione locale riferita al proprio potenziale di emettitore, che fluttua a potenziali diversi durante la commutazione.
Il PCB driver trasporta i circuiti di alimentazione isolata (tipicamente piccoli trasformatori ad alta frequenza o circuiti charge pump) che forniscono queste alimentazioni flottanti per il gate drive.
Instradamento segnali di interblocco e protezione: Il PCB driver trasporta il controllo del relè di carica, l'abilitazione della logica di pre-carica del bus DC, la logica di intervento per sovracorrente e i segnali di abilitazione/disabilitazione che consentono alla scheda di controllo di sequenziare in modo sicuro la sezione di alimentazione durante l'avvio, il normale funzionamento e le condizioni di guasto.
L'integrazione del modulo biSVSP lo ha reso particolarmente attraente per torni CNC e centri di lavoro più piccoli dove lo spazio combinato per gli azionamenti nell'armadio elettrico è limitato.
Un tipico tornio CNC a due assi (assi servo X e Z, più un mandrino) potrebbe essere servito da un singolo modulo biSVSP — una scatola, una connessione di ingresso AC, un bus DC, una ventola — rispetto alla disposizione tradizionale di due moduli SVM e un SPM che occuperebbero tre volte la larghezza del pannello.
La serie A06B-6134 biSVSP copre una gamma di combinazioni di corrente servo/mandrino, dalle più piccole SVSP-40/40-15i (dove "40/40" descrive due assi servo e "15i" la corrente nominale del mandrino) fino a combinazioni tripli servo/mandrino che servono tre assi servo e un mandrino.
La scheda driver A20B-2902-0670 è comune in questa gamma di configurazioni — i suoi circuiti di gate drive e di alimentazione sono fondamentalmente gli stessi indipendentemente dalla specifica corrente nominale dello stadio IGBT che pilota.
D1: La A20B-2902-0670 dovrebbe essere ordinata separatamente, o è meglio scambiare l'intero modulo A06B-6134?
Per la maggior parte degli scenari di manutenzione, uno scambio completo del modulo (invio dell'A06B-6134 guasto a un centro di riparazione e ricezione di una sostituzione testata) è l'approccio a minor rischio.
La stretta integrazione delle schede del biSVSP significa che la diagnosi di quale scheda specifica si è guastata richiede l'accesso a un banco di prova che la maggior parte dei team di manutenzione di produzione non ha in loco.
Se la A20B-2902-0670 è stata positivamente identificata come la scheda guasta da uno specialista che dispone dell'attrezzatura di prova — e se le schede rimanenti nel modulo sono confermate riparabili — ordinare solo la scheda driver è la via più economica.
Senza questa certezza diagnostica, l'installazione di una scheda driver sostitutiva in un assemblaggio con un guasto non rilevato sulla scheda di controllo o sulla scheda di cablaggio si traduce in un secondo modulo guasto.
D2: Quali sono i tipici sintomi di guasto in un modulo biSVSP che suggeriscono che la scheda driver di alimentazione (A20B-2902-0670) si è guastata?
I guasti della scheda driver di alimentazione si presentano tipicamente come: mancata energizzazione del bus DC da parte del modulo (il relè di carica del bus DC non si chiude, o il circuito di pre-carica non riesce a far salire la tensione del bus, suggerendo un guasto del circuito di controllo del relè di carica della scheda driver); uno o più canali di uscita servo o mandrino che producono corrente motore errata o nulla nonostante comandi di controllo corretti (suggerendo un guasto del circuito di gate drive per le gambe IGBT interessate); o allarmi di sovratensione/sovracorrente che correlano con specifici eventi di commutazione di potenza e non rispondono alla regolazione dei parametri.
Confrontare questo con i guasti della scheda di controllo (errori di comunicazione FSSB, guasti encoder) e i guasti della scheda di cablaggio (problemi specifici del connettore che influenzano l'integrità del segnale sui cavi specifici).
D3: Il modulo biSVSP può funzionare temporaneamente solo con la funzione servo se la sezione driver del mandrino si guasta, o viceversa?
No. Poiché tutti e tre i canali di uscita (assi servo e mandrino) condividono la scheda di alimentazione comune, il bus DC e il PCB driver di alimentazione, un guasto in qualsiasi sezione della scheda driver di alimentazione disabilita tipicamente l'intero modulo.
Il biSVSP non è progettato per un funzionamento degradato con guasto parziale della scheda — la sua integrazione scambia la flessibilità operativa per la compattezza.
Un guasto sul PCB driver che disabilita l'uscita del mandrino impedisce anche il funzionamento sicuro degli assi servo, poiché la logica di protezione e interblocco è comune a tutti i canali sulla scheda driver.
D4: Quali sono i componenti più soggetti a guasti sulla A20B-2902-0670 nei moduli biSVSP di lunga durata?
Nei moduli biSVSP di lunga durata (oltre 10 anni), i componenti che si guastano più comunemente sulla scheda driver sono: condensatori elettrolitici sui circuiti di alimentazione ausiliaria (perdita di capacità dovuta all'età, aumento dell'ESR e eventuale fuoriuscita di elettrolita); optoisolatori nelle barriere di isolamento tra i segnali di controllo e i circuiti di gate drive (degradano a causa dell'invecchiamento del LED nel trasmettitore optoisolatore, aumentando la costante di tempo della barriera di isolamento e causando distorsioni nella temporizzazione del gate drive a frequenze di commutazione più elevate); e transistor e IC a segnale piccolo nel circuito di controllo del relè di carica, che possono guastarsi a causa dello stress termico in moduli montati in posizioni poco ventilate.
Una sostituzione completa dei componenti focalizzata su queste aree, eseguita da uno specialista, ripristina sostanzialmente l'affidabilità della scheda driver.
D5: Quali precauzioni sono necessarie quando la scheda A20B-2902-0670 si trova all'interno di un modulo che deve essere aperto per ispezione o riparazione?
I condensatori del bus DC del modulo biSVSP mantengono tensioni pericolose (potenzialmente 300–600V DC a seconda della tensione di alimentazione) per diversi minuti dopo la rimozione dell'alimentazione AC.
Prima di aprire il modulo per qualsiasi ispezione o rimozione della scheda, confermare che il bus DC si sia completamente scaricato osservando il LED "charge" sul pannello frontale del modulo (deve essere spento), e quindi misurare i terminali del bus DC con un multimetro idoneo alla tensione.
Sono necessari dispositivi di protezione individuale (guanti isolanti appropriati per la tensione, protezione per gli occhi) durante questa verifica. Le precauzioni ESD sono inoltre richieste ogni volta che vengono esposti i circuiti elettronici di controllo, poiché la scheda driver contiene IC gate drive CMOS sensibili alle scariche elettrostatiche.
