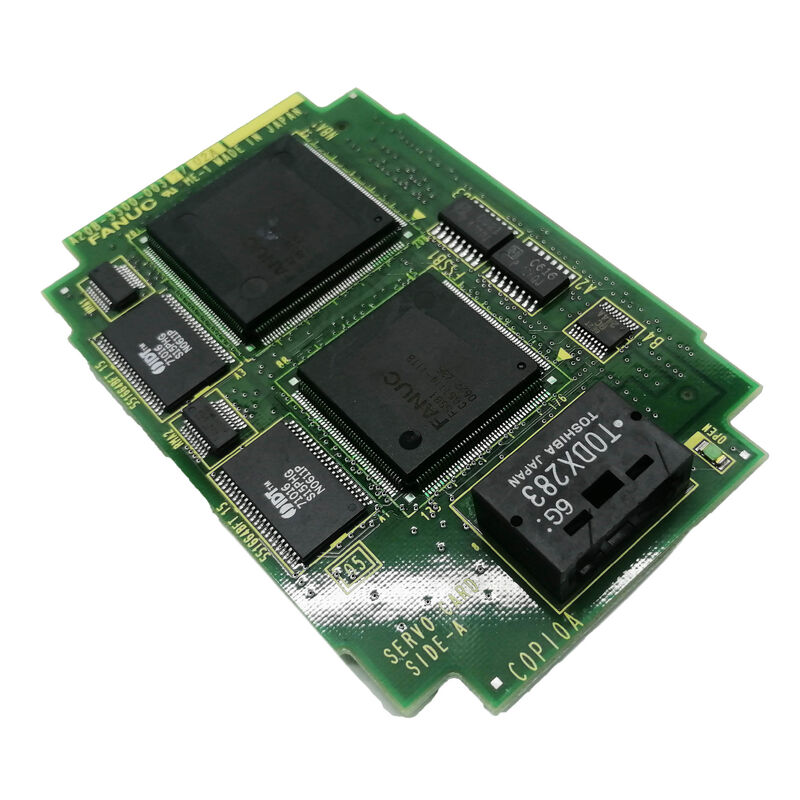

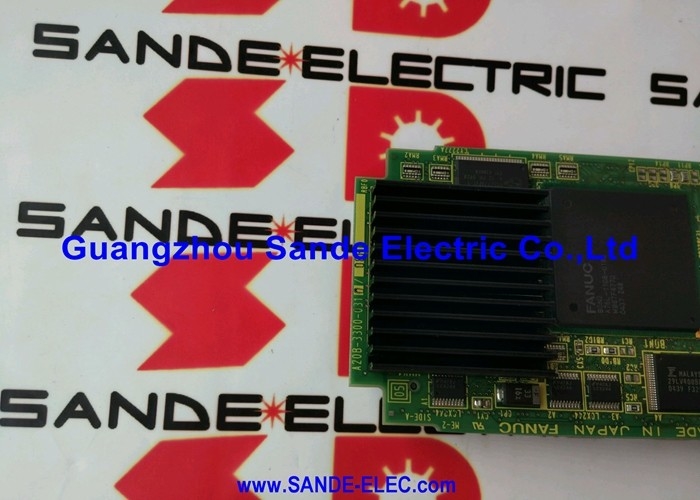

Fanuc A20B-3300-0070 PC Board A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 FANUC Intel 486DX2 Modulo CPU 66MHz F20i / F21i / 16i / 18i / 21i scheda CPU CNC

Intel 486DX2 a 66MHz

L'A20B-3300-0070 ha un processore Intel 486DX2 come unità centrale di elaborazione.il nucleo interno del processore funziona a 66 MHz mentre la sua interfaccia bus esterna funziona a 33 MHzLa designazione "DX2" riflette questo raddoppio DX è la variante 486 dotata di virgola mobile e 2 indica il moltiplicatore dell'orologio interno 2 ×.

In un contesto CNC, 66 MHz rappresenta una capacità di elaborazione significativa per la generazione del CNC in cui opera questa scheda.prospettiva del blocco di programmaLa frequenza di clock di 66 MHz fornisce spazio sufficiente per eseguire questi compiti entro i tempi stretti in tempo reale imposti dal CNC.

Specificità principali

Interfacce per la memoria: SRAM, DRAM e Flash

L'A20B-3300-0070 supporta tre tipi di interfaccia di memoria, ognuna delle quali svolge una funzione diversa nel sistema CNC:

Flash (From Flash Memoria a sola lettura):memorizza il software del sistema CNC, i parametri del servo e i programmi di lavorazione in forma non volatile.Questo è lo strato di archiviazione a lungo termine l'immagine del sistema CNC che ripristina il funzionamento dopo il ciclo di potenza.

SRAM:La RAM statica a batteria memorizza programmi e parametri che l'operatore modifica durante il normale funzionamento della macchinae dati registrati durante l'installazioneL'accesso alla SRAM è rapido e consente al CNC di leggere e scrivere queste impostazioni rapidamente durante il funzionamento.

DRAM:La RAM dinamica fornisce la memoria di lavoro principale per l'esecuzione attiva del programma della CPU il buffer in cui i blocchi di programma in esecuzione, i risultati di calcolo e lo stato di esecuzione del sistema operativo vivono durante il funzionamento.La DRAM è volatile e non richiede il backup della batteria perché il suo contenuto viene ricaricato ad ogni accensione da flash e SRAM.

Scenari di applicazione

Errore della CPU CNC:Un centro di lavorazione della serie 16i non riesce a completare la sequenza di avvio, mostrando un allarme relativo al modulo della CPU.la scheda CPU A20B-3300-0070 è identificata come componente difettosoLa sostituzione ripristina il normale avvio e funzionamento del CNC.

Ripristino del controller F21i:Un'unità CNC F21i con un processore inoperativo viene ripristinata montando un A20B-3300-0070 testato.Il CNC ricarica il suo software di sistema da flash e riprende il normale funzionamento con il precedente set di parametri.

Cpu di riserva di laboratorio:Un reparto di manutenzione delle macchine utensili mantiene un A20B-3300-0070 come ricambio per unità CNC della serie i, che consente una rapida sostituzione del modulo CPU su qualsiasi 16i, 18i,o 21i CNC nel loro stabilimento senza attendere l'acquisto di componenti.

Domande frequenti

D1: L'A20B-3300-0070 funziona in tutti i sistemi 16i, 18i e 21i, o solo in revisioni hardware specifiche?

L'A20B-3300-0070 è confermato per l'hardware del Modello A di generazione i. Successive revisioni hardware della serie 16i/18i/21i utilizzano schede principali aggiornate che possono richiedere diverse versioni di schede CPU.Verificare la generazione hardware del CNC bersaglio dalla sua schermata di informazioni di sistema (menu diagnostica) prima di montareLa designazione della scheda F20i/F21i nella descrizione del prodotto identifica la generazione FANUC serie 20/21 come obiettivo primario, con la compatibilità 16i e 18i come applicazioni incrociate confermate.

D2: i parametri CNC vengono mantenuti quando viene sostituita la scheda CPU A20B-3300-0070?

I parametri CNC sono memorizzati nella memoria SRAM (supportata da batterie) e Flash sulla scheda principale e nei moduli di memoria ¢ non sulla scheda CPU stessa.La sostituzione della scheda CPU non elimina i parametri CNC finché la batteria SRAM è in buona salute e i moduli flash rimangono installati. Tuttavia, eseguire sempre un backup completo dei parametri prima di qualsiasi sostituzione della scheda.parametri e software CNC potrebbe essere necessario ripristinare dal supporto di backup.

Q3: Qual è l'importanza delle prestazioni del processore 486DX2 per le applicazioni CNC?

Per i compiti CNC questo processore gestisce l'interpolazione, la chiusura del servo loop a velocità sub-millisecondi, l'esecuzione del programma PMC,e buffering di prospezione 66 MHz fornisce la larghezza di banda di calcolo necessaria per un contour multiaccio liscio e un'elaborazione ad alta velocità di alimentazione. L'unità a virgola galleggiante integrata (FPU) del DX2 accelera i calcoli trigonometrici in interpolazione circolare ed elicoidale.le prestazioni del 486DX2 sono ben abbinate alle esigenze in tempo reale del CNC.

D4: L'A20B-3300-0070 può essere aggiornato a un processore più veloce?

No. La scheda CPU è progettata attorno alla tempistica specifica, all'interfaccia bus e ai livelli di segnale dell'Intel 486DX2.o qualsiasi altro Gli aggiornamenti dei processori nei sistemi CNC FANUC sono attuati sostituendo la scheda CPU completa con una scheda di generazione superiore, non sostituendo il chip del processore.

D5: Come si presenta un guasto A20B-3300-0070 al CNC?

I sintomi tipici di guasto della scheda CPU includono: il CNC non riesce a completare l'avvio e visualizza un allarme CPU o di sistema; il CNC si ferma in un punto fisso nella sequenza di avvio;il CNC funziona in modo irregolare eseguendo alcune attività in modo errato mentre altre sembrano normali; o il CNC passa l'avvio ma genera errori di esecuzione del programma inspiegabili che non corrispondono a errori di programma validi.Questi sintomi si differenziano dai guasti del modulo di memoria (che in genere causano specifici codici di allarme relativi alla SRAM), DRAM o FROM) e puntano specificamente al nucleo di elaborazione della CPU.
