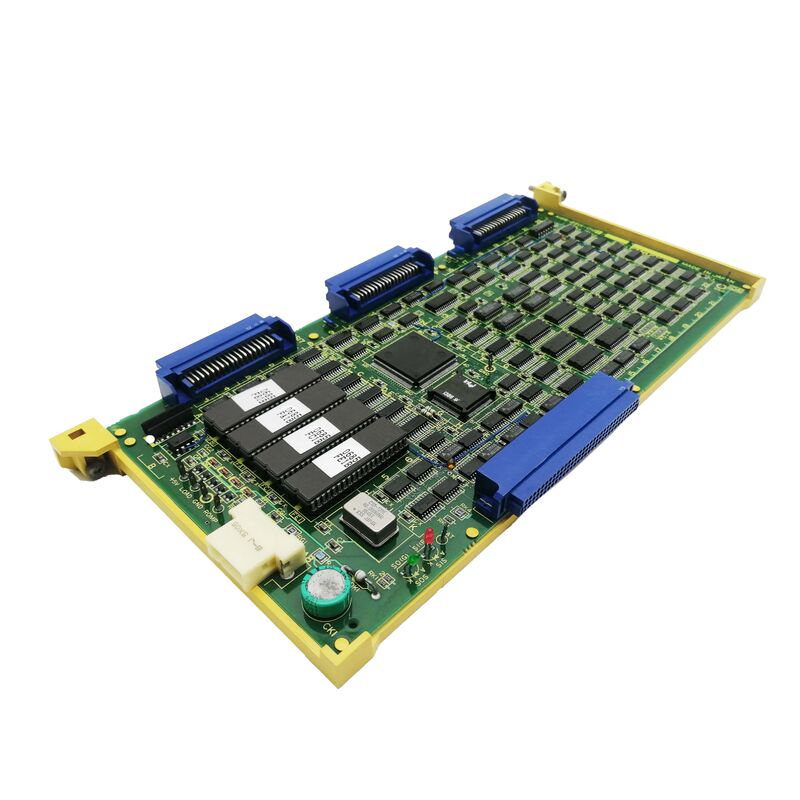

A16B-2200-0320 Scheda PCB Fanuc A16B22000320 AI6B-22OO-O32O

A16B-2200 — Una serie che comprende funzioni CNC e robot

La serie A16B-2200 è una delle famiglie di PCB FANUC più diversificate dal punto di vista funzionale, confermata in questa sessione per coprire schede per il controllo principale CNC, il controllo degli assi del robot, l'espansione delle opzioni e le funzioni PMC (programmable machine controller) in più generazioni di prodotti FANUC.

Le tavole confermate da questa sessione coprono l'intera gamma della serie:

L'A16B-2200-0320 occupa la posizione 032x — tra le schede PMC/I/O stabilite (034x) e prima degli assi del robot e dei gruppi di schede principali CNC (085x–091x).

Ciò lo posiziona all'interno dell'architettura hardware FANUC della Serie 16/18/21 e dell'era dei relativi sistemi di controllo.

Informazioni chiave sul prodotto

A16B-2200 nell'architettura di controllo Serie 16

Scheda principale serie 16-A (A16B-2200-0900): "Parte della prima ondata di sistemi di controllo 16, 18 e 21." Ciò colloca l'intera serie A16B-2200 nel livello fondamentale dell'architettura di controllo CNC Serie 16, 18 e 21 di FANUC.

La posizione 032x dell'A16B-2200-0320 all'interno di questa serie – all'inizio della sequenza di numerazione – suggerisce che potrebbe svolgere una funzione di controllo fondamentale all'interno dell'architettura di sistema della Serie 16/18/21. La numerazione delle schede FANUC all'interno di una serie spesso procede da schede più fondamentali (numeri inferiori) a schede più specializzate (numeri più alti).

Le funzioni comuni della scheda nella zona 03xx della serie A16B-2200 includono:

Funzioni PMC e I/O:La gamma 034x include schede master ROM collegamento I/O PMC-M: la vicinanza di 032x suggerisce una funzione I/O o PMC correlata.

Sotto-CPU e schede di comunicazione:I precedenti sistemi Serie 16/18 utilizzavano più schede per CPU e attività di comunicazione: la scheda 032x può svolgere uno di questi ruoli funzionali definiti.

Scenari applicativi

Guasto della scheda di controllo CNC:Un CNC FANUC o un sistema di automazione sviluppa un guasto riconducibile a A16B-2200-0320. La scheda è identificata dall'etichetta con il numero di parte.

La sostituzione ripristina la funzione di controllo del sistema.

Inventario preventivo di pezzi di ricambio:Un impianto di produzione che utilizza CNC della serie 16/18/21 mantiene A16B-2200-0320 come ricambio per una rapida risposta ai guasti.

Domande frequenti

D1: Come posso verificare che la scheda A16B-2200-0320 sia la scheda corretta per il mio sistema FANUC?

Leggere il codice prodotto dall'etichetta della scheda installata. Se si legge A16B-2200-0320, questa è la sostituzione confermata.

Riferimento incrociato con la tabella delle parti di ricambio nel manuale di manutenzione FANUC Serie 16/18 applicabile per confermare il ruolo funzionale della scheda e la posizione dello slot.

D2: A16B-2200-0320 è adatto ad applicazioni CNC o controller robot?

La serie A16B-2200 serve sia applicazioni CNC che robotiche, come confermato da A16B-2200-0854 (scheda assi robot) e A16B-2200-0900 (CPU principale serie 16-A). L'applicazione specifica della posizione 032x è confermata dalla documentazione del sistema host.

Q3: La sostituzione di A16B-2200-0320 richiede il backup dei dati CNC?

Ciò dipende dal ruolo funzionale del consiglio.

Le schede che trasportano memoria (SRAM, FROM) o dati di configurazione CNC attivi richiedono il backup prima della sostituzione.

Le schede di interfaccia e logica in genere non richiedono il backup dei dati.

Confermare dalla descrizione funzionale della scheda nel manuale di manutenzione applicabile.

D4: Quali precauzioni ESD si applicano a A16B-2200-0320?

Maneggiare con un cinturino da polso antistatico collegato a terra su una superficie protetta da scariche elettrostatiche.

Conservare e trasportare in un imballaggio antistatico.

Spegnere completamente il CNC o il controller prima di accedere a qualsiasi scheda interna.
