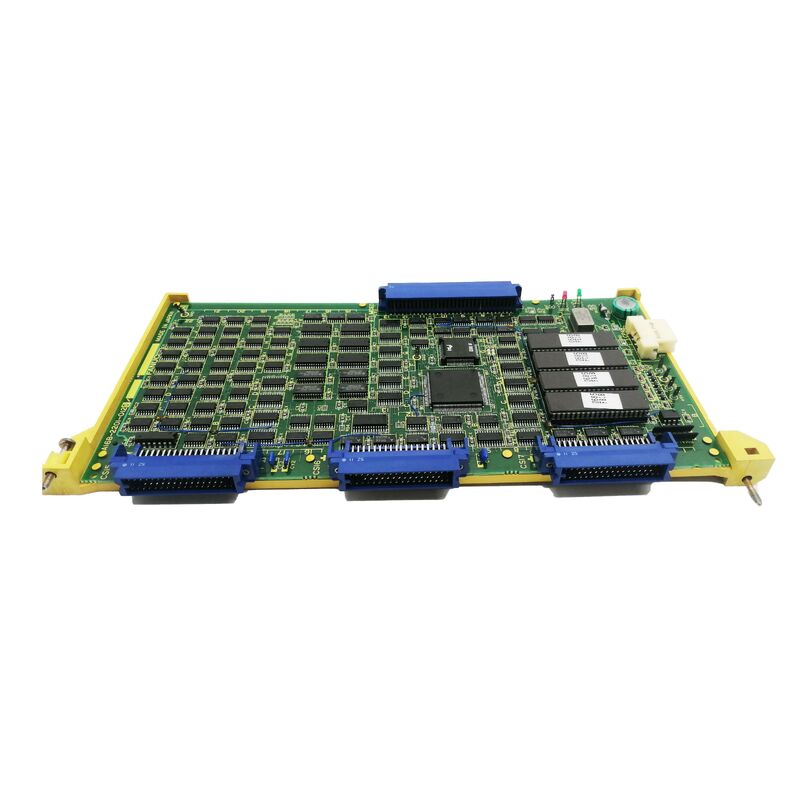

A16B-2200-0350 Scheda PCB Fanuc A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 ∙ FANUC Serie 0-C 9-Inch Color CRT High-Resolution Graphics Board ∙ 0C/0F/00C CNC Control

Colore e alta risoluzione Un passo avanti rispetto allo standard 0-C

Il display standard FANUC Serie 0-C CNC dell'operatore era monocromo adeguato per la visualizzazione dei programmi, la modifica dei parametri e la diagnostica di base,ma limitata nella sua capacità di presentare informazioni grafiche con differenziazione visiva. L'A16B-2200-0350 fornisce l'aggiornamento "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" per i sistemi CNC Serie 0-C. Questo è un miglioramento significativo per tre motivi:

Visualizzazione a colori:Il colore aggiunge una codifica visiva all'interfaccia CNC. Informazioni sullo stato, messaggi di allarme, posizioni degli assi e display grafici possono utilizzare il colore per distinguere le categorietesto di allarme in rossoIl colore riduce il carico cognitivo dell'operatore per la lettura rapida dello schermo CNC in condizioni di produzione.9 pollici

C.R.T.:La dimensione dello schermo da 9 pollici fornisce una superficie di visualizzazione maggiore rispetto alle alternative CRT più piccoleo grafica più grande all'interno dell'area di visualizzazione dell'operatore senza richiedere uno scorrimento costante.

Alta risoluzione:Una maggiore densità di pixel sullo schermo CRT rende caratteri più nitidi, linee grafiche più pulite,e testo piccolo più leggibile particolarmente utile quando si visualizzano elenchi di programmi densi o schermi diagnostici a grana fine.

Informazioni chiave sul prodotto

Compatibilità incrociata ️ 0C, 0F e 00C

La descrizione "#0C/F/00C" identifica tre varianti CNC della serie 0 che utilizzano A16B-2200-0350:

Serie 0-C:La serie di produzione principale è quella della generazione CNC 0 utilizzata nei centri di lavorazione (0-MC, 0-MD), nei centri di tornitura (0-TC, 0-TD) e nelle macchine di rettifica.

Serie 0-F:Una configurazione successiva della linea Serie 0, che rappresenta l'hardware evoluto all'interno della stessa famiglia di piattaforme.

Serie 00C:Una designazione di configurazione correlata all'interno dell'architettura CNC Serie 0 il prefisso "00 " che identifica una specifica variante di sistema.Questa compatibilità incrociata significa che l'A16B-2200-0350 serve più configurazioni della famiglia Serie 0 una scheda grafica copre la gamma 0-C, 0-F e 00C.

Scenari di applicazione

Errore di grafica a colori CNC 0-MC:La scheda grafica A16B-2200-0350 è identificata come il difetto.Sostituzione ripristina il display ad alta risoluzione a colori.Aggiornamento del display CNC 0-TD:Un centro di svolta della serie 0-TD originariamente specificato senza grafica a colori riceve l'A16B-2200-0350 come aggiornamento aggiungendo colore e alta risoluzione al suo monitor CRT da 9 pollici esistente.

Domande frequenti

Q1: Quali modelli CNC sono coperti dalla notazione di compatibilità "#0C/F/00C"?

I prefissi # nelle descrizioni delle parti FANUC identificano le varianti di compatibilità. "0C" comprende le varianti della serie 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" comprende le varianti della serie 0-F;"00C" comprende la configurazione della serie 00CTutti e tre condividono lo stesso slot per schede grafiche A16B-2200 e lo stesso standard di interfaccia video, consentendo all'A16B-2200-0350 di servire tutti e tre da un singolo numero di parte.

D2: L'A16B-2200-0350 è un CRT per il pannello dell'operatore o uno schermo di monitoraggio separato?

L'A16B-2200-0350 serve il pannello CRT dell'operatore del CNC, lo schermo a colori da 9 pollici integrato o adiacente all'unità di tastiera MDI che è l'interfaccia CNC primaria dell'operatore.Questo non è uno schermo di monitoraggio della macchina o un display separato è il display di interfaccia operatore centrale del CNC.

D3: L'A16B-2200-0350 può essere installato in una scheda grafica della serie 0-C che attualmente dispone di una scheda grafica monocroma?

La sostituzione di una scheda grafica monocroma con il colore A16B-2200-0350 richiede anche un monitor CRT a colori compatibile da 9 pollici. Un CRT monocromo non risponde correttamente ai segnali video a colori.Confirmare che il monitor esistente è un tipo di colore prima di montare A16B-2200-0350- Un monitor aggiornato potrebbe essere necessario insieme alla scheda grafica.

D4: La sostituzione dell'A16B-2200-0350 incide sui parametri o sui programmi CNC?

No. I parametri e i programmi CNC risiedono nei moduli SRAM e FROM sulla scheda principale della CPU. La scheda grafica non contiene dati CNC memorizzati. La sostituzione di A16B-2200-0350 non influisce su alcun dato di lavorazione.
