Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-3300-0091 |

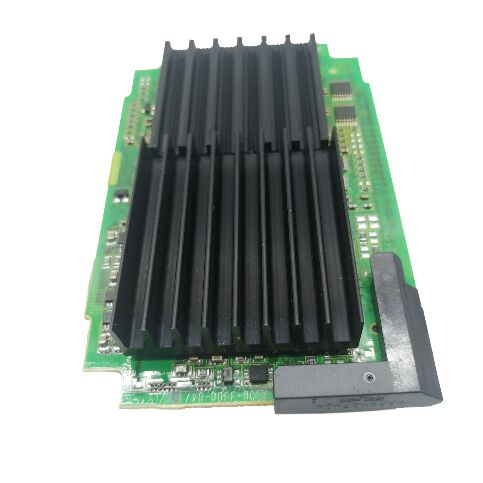

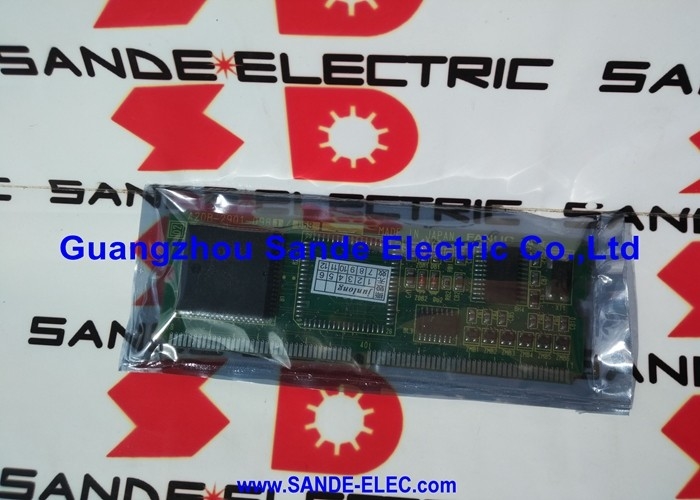

La FANUC A20B-3300-0091 è la scheda PCB driver di visualizzazione per il display LCD a caratteri monocromatico da 7,2 pollici nei sistemi CNC i-series di FANUC.
Si trova dietro il pannello LCD all'interno della stazione operatore, collegata alla scheda CPU principale — fisicamente attaccata al retro dell'unità LCD/MDI e in contatto diretto con il backplane che la collega alla logica di elaborazione centrale del CNC.
Ogni volta che un operatore legge un numero di programma, controlla un parametro, visualizza un messaggio di allarme o scorre una tabella di offset su un controllo i-series mono da 7,2 pollici, i dati passano attraverso il circuito di generazione video di questa PCB prima di apparire sullo schermo.
La designazione "solo caratteri" è il principale elemento distintivo tra la A20B-3300-0091 e le varianti di display grafici della serie A20B-3300. Le PCB per display a caratteri generano l'uscita video utilizzando una ROM di caratteri — una tabella di ricerca che mappa codici di caratteri ASCII o simili a pattern di pixel.
Il CNC invia codici di caratteri e la scheda di visualizzazione li converte in pattern di punti nel ciclo di scansione dell'LCD.
Questo approccio è computazionalmente efficiente e produce testo nitido e leggibile per gli schermi densi di dati che gli operatori utilizzano maggiormente — numeri di programma, coordinate, codici di allarme, letture della velocità del mandrino — ma non può renderizzare grafica bitmap libera.
Le varianti di display grafici (presenti nei display monocromatici a colori o con capacità grafiche sulle stesse macchine) trasportano circuiti aggiuntivi di classe GPU per renderizzare simulazioni di traiettorie utensile, grafici di forme d'onda e schermate di aiuto grafiche.
La A20B-3300-0091 non trasporta questi circuiti — e una macchina dotata di questa PCB presenterà un controllo privo di schermata di simulazione grafica, anche se le impostazioni delle opzioni del software CNC sono configurate per abilitare la grafica.
Per i siti in cui gli operatori si affidano a flussi di lavoro solo testuali, questa limitazione è invisibile; per le macchine in cui la visualizzazione grafica della traiettoria utensile è un'aspettativa operativa, è necessaria invece la PCB di visualizzazione appropriata con capacità grafiche.
| Parametro | Valore |
|---|---|
| Dimensioni Display | 7,2 pollici |
| Tipo di Display | Caratteri monocromatici (senza grafica) |
| Serie Compatibile | 16i, 18i, 21i |
| Posizione Scheda | Retro unità LCD/MDI, su scheda CPU principale |
| Interfaccia | Connessione backplane |
| Stato | Ricambio dismesso |
| Origine | Giappone |
La serie i di FANUC (16i, 18i, 21i) offriva agli operatori una gamma di opzioni di visualizzazione al momento dell'acquisto della macchina, e la PCB di visualizzazione installata in fabbrica rifletteva il livello di opzione acquistato.
All'estremità base: display a caratteri monocromatico da 7,2 pollici — la A20B-3300-0091. Salendo: display grafico monocromatico da 7,2 pollici (aggiunge simulazione della traiettoria utensile e diagnostica grafica).
Al vertice: display a colori da 9 o 10,4 pollici (grafica a colori completa, risoluzione più elevata).
Ogni livello richiede una diversa PCB di visualizzazione sulla scheda CPU principale, e queste PCB non sono intercambiabili — il pannello LCD, la PCB di visualizzazione e le impostazioni dell'opzione di visualizzazione del software CNC devono tutti corrispondere.
Una macchina utensile acquistata con l'opzione di visualizzazione solo caratteri potrebbe avere opzioni software aggiuntive (opzione grafica, DNC2, ecc.) che non sono attivate nella configurazione installata. La modifica dell'hardware di visualizzazione da caratteri a grafica — sostituendo la A20B-3300-0091 con una PCB grafica appropriata — non attiva automaticamente le funzionalità software grafiche. Anche le impostazioni del byte di opzione del CNC e potenzialmente la registrazione delle opzioni del modulo FROM devono essere aggiornate, il che richiede tipicamente l'intervento di FANUC o una chiave di opzione appropriata.
Il display a caratteri supporta tutto ciò di cui un operatore ha bisogno per il funzionamento quotidiano della macchina CNC:
Selezione e contenuto del programma: Numeri di programma parte (formato Oxxxx), blocchi di programma (codici G, M, T in testo) ed elenchi della directory dei programmi.
Visualizzazione della posizione: Coordinate macchina, coordinate pezzo e viaggio rimanente — aggiornate ad ogni ciclo di scansione CNC, appaiono come testo numerico.
Visualizzazione allarmi e messaggi: Allarmi di sistema (allarmi PS, allarmi SV, allarmi OT) con numero di allarme e descrizione testuale, messaggi operatore scritti nella scala PMC.
Schermate dei parametri: Tutti i parametri CNC (numerati da 0 a 9999+) visualizzati come valori numerici con numeri di parametro, navigabili tramite la tastiera MDI.
Visualizzazione degli offset: Offset geometria utensile, offset usura, offset coordinate di lavoro — tutte tabelle numeriche lette direttamente dalla memoria degli offset.
Schermate di diagnosi e servo: Valori del misuratore di carico servo, velocità mandrino e dati di diagnosi in forma numerica.
Nessuno di questi richiede grafica bitmap.
Gli operatori che hanno lavorato su controlli FANUC solo caratteri riportano costantemente nessuna limitazione pratica del flusso di lavoro per le operazioni standard di tornitura, fresatura e rettifica.
D1: Quali sintomi visibili sul pannello operatore indicano che la PCB A20B-3300-0091 è guasta, piuttosto che il pannello LCD stesso?
Il principale elemento diagnostico è se la retroilluminazione LCD è accesa. Se la retroilluminazione si illumina (il pannello brilla) ma non appaiono caratteri, la PCB di visualizzazione è la causa probabile — il pannello LCD e il suo inverter funzionano, ma il segnale video dalla PCB di visualizzazione è assente o corrotto.
Se la retroilluminazione è completamente spenta, è più probabile che la causa sia un inverter di retroilluminazione o un circuito di alimentazione del pannello LCD guasto.
Altri indicatori di guasto della PCB di visualizzazione: caratteri distorti o parzialmente visualizzati (alcune righe corrette, altre confuse), schermo nero con retroilluminazione accesa, o un pattern statico che non si aggiorna quando si premono i tasti MDI. Sostituire la scheda con un'unità funzionante per confermare.
D2: La macchina ha attualmente la A20B-3300-0091 (display a caratteri). Può essere aggiornata a un display grafico sostituendo questa PCB?
Fisicamente, sì — la PCB di visualizzazione con capacità grafiche per la stessa dimensione dello schermo si adatta allo stesso slot del backplane.
Funzionalmente, l'aggiornamento richiede anche che l'opzione di visualizzazione del CNC sia attivata nel software di sistema (modulo FROM), che è un processo di registrazione delle opzioni che FANUC controlla tramite il suo sistema di chiavi di opzione.
La PCB di visualizzazione grafica da sola, installata su una macchina che non ha l'opzione grafica registrata nel suo sistema, non produrrà output grafico.
Se la macchina è stata originariamente ordinata senza l'opzione grafica, ripristinare il display a caratteri con una sostituzione A20B-3300-0091 identica è il percorso più semplice.
Se è necessario un vero aggiornamento del display grafico, la registrazione dell'opzione deve essere gestita tramite FANUC o una fonte autorizzata FANUC.
D3: La A20B-3300-0091 è intercambiabile con altre PCB di visualizzazione A20B-3300 per il display monocromatico da 7,2 pollici?
Non direttamente — all'interno della serie A20B-3300, le varianti differiscono nel protocollo di interfaccia di visualizzazione, nella gestione della risoluzione e nella compatibilità delle opzioni.
Una PCB monocromatica da 7,2 pollici con capacità grafiche (come la A20B-3300-0154 o altre) trasporta circuiti diversi e non può sostituire la A20B-3300-0091 solo caratteri senza le corrispondenti impostazioni dell'opzione software.
All'interno delle varianti solo caratteri, numeri di parte strettamente correlati (che condividono la stessa struttura del suffisso -3300-00xx) dovrebbero essere verificati rispetto alla scheda CPU principale e alla versione software specifica della macchina prima della sostituzione.
La consultazione del manuale di connessione del pannello operatore FANUC (B-63003EN o equivalente per la serie specifica) o la documentazione di cablaggio del costruttore della macchina utensile conferma quale variante di PCB di visualizzazione è corretta.
D4: La A20B-3300-0091 conserva dati specifici della macchina (parametri, programmi) che devono essere salvati prima della rimozione?
No. La PCB di visualizzazione è un dispositivo di uscita video stateless — non contiene dati utente, parametri macchina o archiviazione programmi. Converte semplicemente i dati che riceve dalla scheda CPU principale in segnali video. La rimozione e la sostituzione non richiedono alcun backup dei dati specifico per questa scheda.
Tuttavia, se la scheda viene sostituita come parte di una sostituzione più ampia della scheda CPU principale, tutti i parametri macchina, i programmi e i dati della scala PMC devono essere sottoposti a backup dal CNC prima che la scheda principale venga manomessa. La sostituzione della PCB di visualizzazione in sé non è distruttiva per alcun dato memorizzato.
D5: Quali precauzioni sono necessarie durante la sostituzione della A20B-3300-0091?
Spegnere completamente la macchina e attendere che il bus DC (se sono collegati amplificatori mandrino o servo) si scarichi prima di aprire il pannello operatore. La PCB di visualizzazione è accessibile dal retro dell'unità LCD/MDI — tipicamente rimuovendo il coperchio posteriore dell'alloggiamento del pannello di controllo.
La PCB si collega tramite un connettore a bordo del backplane e può essere fissata da una o due viti. Le precauzioni ESD (braccialetto antistatico, tappetino antistatico) sono essenziali durante la manipolazione della scheda.
Assicurarsi che tutti gli orientamenti dei connettori corrispondano prima di inserire la scheda di ricambio — un inserimento errato sul backplane può danneggiare i pin del connettore. Accendere e confermare la funzionalità del display a caratteri prima di chiudere il pannello.
