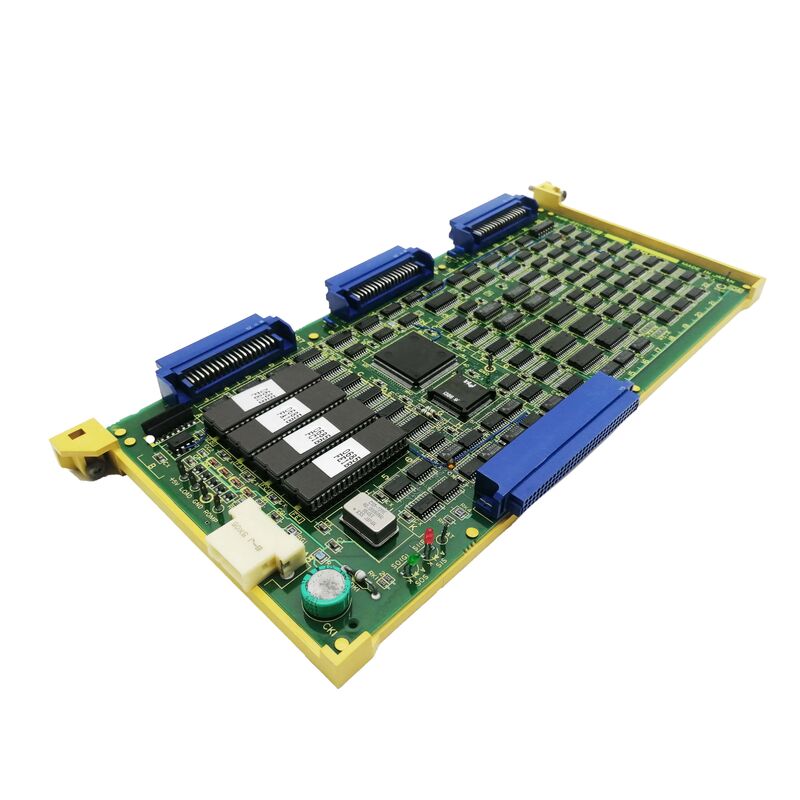

A16B-2200-0370 Scheda PCB Fanuc A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 ∙ FANUC 32 bit 5 ° / 6 ° asse PCB Series 0-C (Zero-C) Controllo / Espansione a due assi / Serie A16B-2200

Zero-C ¥ CNC compatto di FANUC e i suoi limiti di asse

"Zero C Control" nella descrizione del prodotto si riferisce al FANUC Serie 0-C FANUC's compact CNC commercializzato con il nome di serie "Zero".CNC economico potente per il suo tempo ma con limiti definiti sul numero di assiLa configurazione standard della Serie 0-C supporta fino a 4 assi servo controllati.

• Torno CNC: Z e X = 2 assi (standard), fino a 4 assi C e Y
• Centro di lavorazione CNC: X, Y, Z = 3 assi (standard), fino a 4 con un tavolo rotativo Ma alcune macchine richiedevano di più.un centro di lavorazione con due assi rotanti, o una macchina per scopi speciali la A16B-2200-0370 ha fornito il percorso hardware per questo numero di assi ampliato.

Informazioni chiave sul prodotto

Applicazioni che richiedono il quinto e il sesto asse della serie 0-C

I tipi di macchine che necessitavano dell'A16B-2200-0370:

Macchine per la lavorazione del ferro o del carbonioUn centro di svolta a doppia torretta ha due gruppi di torrette indipendenti con il proprio movimento Z e X. Il quadro principale gestisce la torretta primaria (Z1, X1 come assi 1 e 2).A16B-2200-0370 aggiunge gli assi della seconda torretta (Z2, X2 come assi 5 e 6).

Centri di lavorazione CNC con configurazioni a 4+2 assi:un centro di lavorazione con 3 assi lineari primari (X, Y,Z) e 1 asse rotativo primario possono aggiungere altri 2 assi servo, un secondo asse rotativo e una funzione servo ausiliaria, che richiede l'espansione del 5° e 6° asse..

Macchine per uso speciale a più assi:Le linee di trasferimento, i sistemi di lavorazione multi-stazione o le macchine di automazione appositamente costruite controllate da un CNC della serie 0-C possono avere bisogno di più di 4 assi servo per sequenziare il loro completo complemento meccanico.

Scenari di applicazione

Errore della scheda di espansione dell'asse del tornio 0-C a torretta gemellare:Un tornio CNC FANUC Serie 0-C a doppia torretta sviluppa servo allarmi specificamente sugli assi della seconda torretta (5 e 6).Sostituzione ripristina la funzione dell'asse 5 e 6.manutenzione della scheda del centro dell'asse di lavorazione 4+2:Un centro di lavorazione della serie 0-C con 6 assi controllati viene sottoposto a manutenzione della scheda di controllo.

Domande frequenti

D1: A16B-2200-0370 sostituisce la scheda principale della CPU o è installata accanto ad essa?

L'A16B-2200-0370 è una scheda di espansione installata accanto alla scheda CPU principale della serie 0-C non una sostituzione.A16B-2200-0370 aggiunge l'elaborazione per gli assi 5 e 6 in uno slot dedicato o posizione del connettore sull'architettura opzionale della scheda principale. entrambe le tavole devono essere funzionali per il funzionamento completo del sistema a 6 assi.

D2: Un CNC della serie 0-C con A16B-2200-0370 può funzionare in modalità a 4 assi se la scheda di espansione non funziona?

Quando l'A16B-2200-0370 non funziona, i 5° e 6° assi generano allarmi.Se il CNC può continuare a funzionare sui suoi primi 4 assi dipende dalla configurazione di sicurezza della macchina. Alcune macchine richiedono che tutti gli assi configurati siano sani prima di consentire il funzionamento. Confirmare dal comportamento del programma PMC della macchina se è possibile una modalità a 4 assi degradata.

D3: L'A16B-2200-0370 è specifico per la serie 0-C o viene utilizzato anche nella serie 0-D?

La descrizione specifica esplicitamente "FOR ZERO C CONTROL" la Serie 0-C. La Serie 0-D è una generazione hardware diversa con una propria architettura di espansione dell'asse.Confermare dalla documentazione hardware applicabile prima di montare A16B-2200-0370 in un sistema della serie 0-D.

D4: La sostituzione di A16B-2200-0370 richiede la reinserzione del servoparametro per gli assi 5 e 6?

No. I parametri del servo per tutti e sei gli assi, compresi gli assi 5 e 6, si trovano nella SRAM principale del CNC.il CNC applica nuovamente i parametri esistenti ai canali dell'asse 5 e 6Verificare la corretta risposta del servo su entrambi gli assi di espansione prima di tornare alla produzione.
