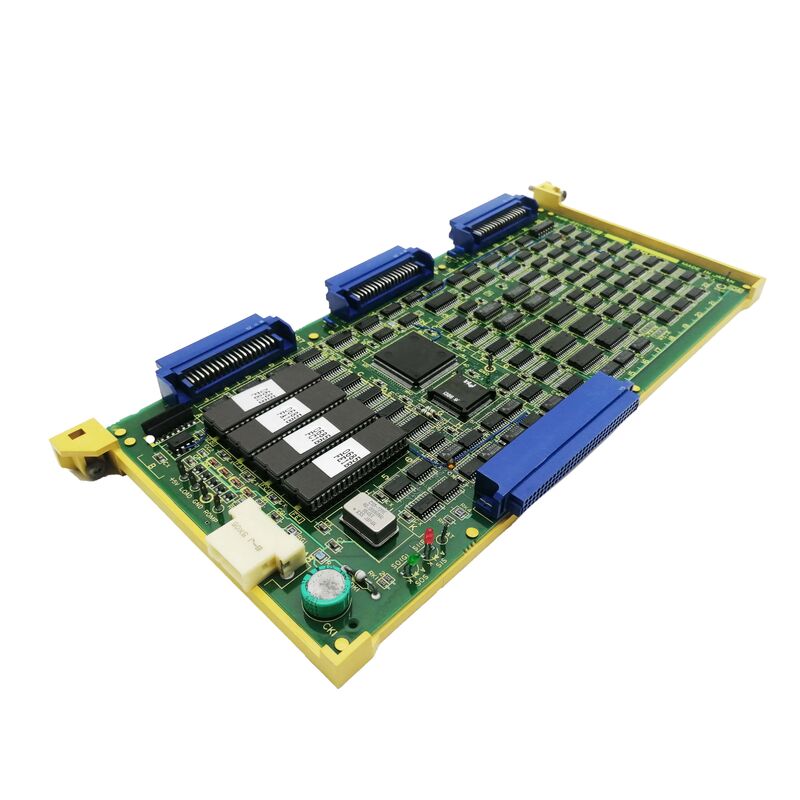

A16B-2200-0391 Scheda PCB Fanuc A16B22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC Serie 0-C 2-Axis Serial Pulse Coder Axis Card ∙ PULCO / Tipo A / Alpha Servo Interface / OT-C/D/F

Codificatore di impulsi seriali sulla piattaforma Serie 0-C

L'A16B-2200-0391 è munito della designazione "PULCO" una notazione condensata per Pulse Coder, che identifica il tipo di interfaccia dell'encoder.Questo lo colloca nel livello di schede più avanzato per la piattaforma Serie 0-C.

La tabella hardware Serie 0-C di KFAS LLC conferma l'evoluzione delle schede dell'asse:

L'A16B-2200-0391 è la generazione seriale di Pulse Coder per configurazioni a 2 assi la scheda a asse più capace nella famiglia 0-C per macchine a 2 assi.

Specificità principali

Codificatore di impulsi seriali L'interfaccia di codifica avanzata

CNC Electronics conferma: "questa interfaccia servo di tipo asse A per gli amplificatori servo della serie ALPHA". La serie Alpha ha introdotto motori a codificatore di impulsi seriali nelle macchine CNC di produzione.

Il codificatore di impulsi seriale trasmette i dati di posizione sotto forma di messaggio digitale seriale, sostituendo i fili di segnale paralleli dei tipi di codificatore più vecchi.Questo offre una risoluzione più elevata e una trasmissione del segnale più pulita rispetto alle interfacce analogiche o parallele a 16 bit delle precedenti schede axis.

"Tipo A" indica il protocollo di servo-comunicazione che si collega ai servo-driver della serie Alpha, uno standard di interfaccia pre-FSSB (pre-fibra ottica).

Scenari di applicazione

Sfida del tornio CNC a due assi della serie 0-C:Gli assi Z e X di un tornio CNC FANUC Serie 0-C sviluppano allarmi di codificatore di impulsi seriali. A16B-2200-0391 è identificato.

Modernizzazione della trazione 0-C:Un CNC della serie 0-C che utilizza una scheda a asse più antica (A16B-2200-0221) viene aggiornato a A16B-2200-0391 quando vengono installati i servo drive Alpha.

Domande frequenti

D1: Qual è la differenza tra A16B-2200-0391 (PULCO) e A16B-2200-0361 (cartella a asse a 32 bit)?

Entrambi servono configurazioni a 2 assi sulla serie 0-C CNC.A16B-2200-0391 utilizza l'interfaccia Serial Pulse Coder specifica per i servomotori della serie AlphaI due sono abbinati a diverse generazioni di servo drive e non sono intercambiabili.

D2: L'A16B-2200-0391 serve solo macchine a due assi?

A16B-2200-0391 è configurato per 1 o 2 assi. CNC Electronics lo descrive come una scheda da 1 a 2 assi seriali. Per le macchine da 3/4 assi che utilizzano Serial Pulse Coder, la scheda corrispondente è A16B-2200-0390.

D3: Che cosa significa la compatibilità spindle OT-C, OT-D, OT-F?

Questi sono i tipi di moduli di controllo a fusione disponibili per la serie 0-C.CNC Electronics conferma che l'A16B-2200-0391 "è stato progettato per funzionare con qualsiasi fusione OT-C / OT-D / OT-F e interfacce servo incluse le interfacce digitali, in serie e raramente in configurazione analoga".

D4: La sostituzione dell'A16B-2200-0391 richiede una nuova inserzione del servoparametro?

No. I parametri del servo risiedono nella SRAM principale del CNC. Dopo l'installazione della sostituzione, il CNC ripone automaticamente i parametri.Verificare la corretta risposta del servo su entrambi gli assi prima di riprendere la produzione.
