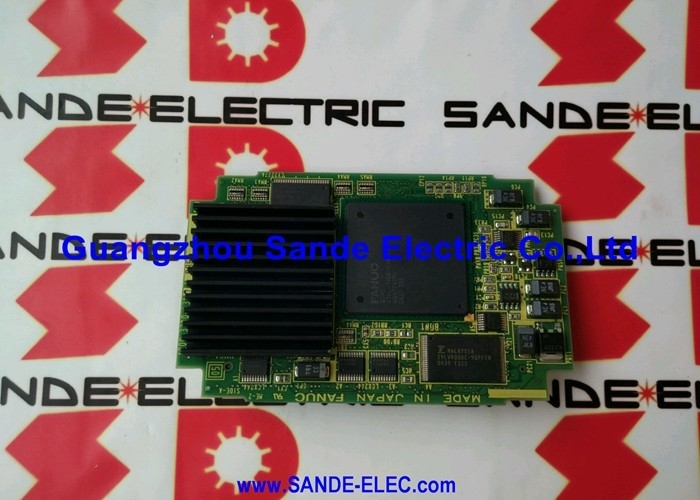

1 PC Carta di controllo usata A20B-3300-0150 In buone condizioni A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 10.4-Inch Color Graphics Module Series 16i / 18i, 640×480, Giappone Origine

Numero della parte:A20B-3300-0150

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo di grafica a colori LCD da 10,4 pollici

Serie di schede:A20B-3300

Sistemi compatibili:FANUC serie 16i, 18i e compatibili

Status:Interrotto dal fabbricante

Visualizzazione

L'A20B-3300-0150 è un modulo grafico a colori da 10,4 pollici per i sistemi CNC FANUC Serie 16i e 18i.Display LCD a colori da 4 pollici montato nel pannello dell'operatore.

La scheda si collega direttamente alla scheda CPU principale del controller 16i o 18i e genera il segnale video che viene visualizzato dal pannello LCD.

Il display da 10,4 pollici era la dimensione dello schermo standard per il CNC della serie i di FANUC al momento della produzione di questi controller.

Ha fornito agli operatori una visione chiara e a colori delle posizioni dell'asse del display CNC, dei programmi attivi, degli schermi dei parametri, dei messaggi di allarme, delle grafiche del percorso degli strumenti e di tutte le altre funzioni dell'interfaccia.Tutto ciò che l'operatore vede sul display attraversa l'A20B-3300-0150 prima di apparire sullo schermo.

Questo cartone è stato interrotto dalla FANUC.

Essa rimane un elemento di manutenzione attiva perché le macchine che ha servito - centri di lavorazione, centri di tornitura e macchine composte della serie 16i e 18i - continuano ad essere prodotte in tutto il mondo.

Quando questa scheda si guasta, il display diventa vuoto. Il CNC continua a funzionare normalmente internamente, ma l'operatore perde tutto il feedback visivo.

Specificità principali

640×480 Display a colori

640×480 è la risoluzione VGA 307.200 pixel disposti in un rapporto di dimensione 4: 3. Su uno schermo da 10,4 pollici, questo dà circa 77 pixel per pollice.schermi di parametri leggibili, segnali di allarme chiari e visualizzazioni grafiche utili del percorso degli strumenti.

Il colore e' completamente gestito.

L'A20B-3300-0150 gestisce un LCD a colori, non uno monocromo.illuminazione dell'allarme.

Questa codifica visiva rende l'interfaccia più leggibile e aiuta gli operatori a identificare rapidamente gli stati anormali.

Un sostituto monocromo visualizzerebbe il contenuto ma senza la codifica cromatica che rende l'interfaccia più leggibile.

La scheda genera il segnale video nel formato corretto per il pannello LCD a colori da 10,4 pollici.

Il pannello e la scheda sono abbinati una scheda di ricambio deve avere il numero di parte corretto per il tipo di pannello installato.I pannelli per diverse dimensioni di display o specifiche di pannelli diversi non sono intercambiabili.

Installazione in presa sulla scheda principale 16i/18i

L'A20B-3300-0150 è montato sulla scheda principale della CPU del controller della serie 16i o 18i.La connessione fornisce la scheda con il sistema di alimentazione (5V DC) e i dati video dal processore di visualizzazione CNC.

Questo approccio di montaggio integra la funzione grafica nell'assemblaggio del controller principale senza richiedere cablaggi separati tra una scheda del processore grafico e il display.L'uscita video va direttamente dal A20B-3300-0150 al pannello LCD attraverso il connettore di ingresso video del pannello.

Quando si sostituisce la scheda, verificare che il modulo di sostituzione sia completamente inserito nella presa.

Un modulo grafico parzialmente posizionato produce in genere un display vuoto piuttosto che uno distorto. Il posizionamento parziale rompe completamente il percorso del segnale video.

Dopo la sostituzione, accendere il sistema e verificare che il display mostri lo schermo di avvio FANUC prima di considerare la riparazione completa.

Contexto del sistema di visualizzazione della serie 16i/18i

Il 16i e il 18i sono stati i cavalli di battaglia di FANUC per la generazione CNC dei primi anni 2000.

Hanno guidato centri di lavorazione e centri di tornitura di ogni tipo: piccoli VMC, grandi centri di lavorazione orizzontali, centri di tornitura multiasse, macchine composite.

Il display a colori da 10,4 pollici era la configurazione standard in questa gamma.

Le macchine costruite su questi controllori sono ora ben entrate nel loro secondo o terzo decennio di servizio.

I componenti meccanici - fusioni, guide, viti a sfera - hanno spesso una durata di vita residua.L'A20B-3300-0150 è uno dei pannelli che mantiene queste macchine operative.

Dato che la produzione è interrotta, l'approvvigionamento disponibile proviene da scorte eccedentarie originali o da unità rinnovate.

Il test prima della vendita è importante per i moduli di visualizzazione un modulo con circuiti marginali può mostrare un corretto comportamento di avvio ma non funzionare in condizioni specifiche di visualizzazione.

L'approvvigionamento da parte di fornitori che effettuano test sotto carico fornisce una migliore garanzia rispetto all'eccesso non testato.

Domande frequenti

D1: Il display LCD da 10,4 pollici è vuoto al momento dell'accensione. Il CNC sembra funzionare normalmente altrimenti. È la A20B-3300-0150 la causa?

Un display vuoto con normale funzionamento CNC è coerente con un guasto del modulo grafico.controllare la connessione di alimentazione del pannello LCD e il cavo del segnale video tra il pannello e la scheda.

Un cavo video disconnesso produce un display vuoto indipendentemente dalla condizione della scheda grafica.

Se l'alimentazione e il cablaggio sono confermati buoni e il display rimane vuoto, il modulo grafico e' il principale sospettato.

D2: Il display mostra lo schermo ma i colori sono errati ̇ alcune aree mostrano colori sbagliati o colori lampeggianti.

I difetti di visualizzazione a colori sono causati più comunemente da un pannello LCD difettoso o da un cavo video danneggiato che da una scheda grafica difettosa.Il modulo grafico genera un segnale correttoIl pannello lo rende.

I danni al filtro a colori del pannello o al circuito del driver LCD producono anomalie di colore.

Prova con un pannello di sostituzione di qualità nota prima di sostituire la scheda grafica.

D3: L'A20B-3300-0150 può guidare un pannello LCD di dimensioni diverse, ad esempio una unità da 7,2 pollici o da 8,4 pollici?

No, l'A20B-3300-0150 e' specifico per le configurazioni LCD a colori da 10,4 pollici.

Le caratteristiche del segnale video, la risoluzione e l'unità sono abbinate al pannello da 10,4 pollici.

L'installazione del -0150 in un sistema configurato per una dimensione di display diversa non produrrà l'uscita corretta.

D4: Dopo aver sostituito la scheda grafica, il display mostra testo distorto all'avvio e poi diventa vuoto.

Il testo distorto durante l'avvio che si risolve in uno schermo vuoto suggerisce che la scheda è parzialmente funzionale ma non funziona prima che il display si stabilizzi.

Questo può indicare un pannello di ricambio parzialmente difettoso o una tensione di alimentazione intermittente all'ingresso 5V del pannello.

Misurare l'alimentazione di 5 V alla presa della scheda principale con un voltmetro.

D5: è necessaria una modifica dei parametri o un aggiornamento del software dopo l'installazione dell'A20B-3300-0150?

In genere non è necessaria alcuna riconfigurazione del software.Il modulo grafico fornisce una funzione hardware video output per il display che il software CNC utilizza senza bisogno di sapere quale specifica revisione della scheda è installata.

Accendere il sistema dopo l'installazione e confermare il normale funzionamento del display.

Se i parametri CNC includono impostazioni di tipo display, verificare che siano impostate correttamente per un LCD a colori da 10,4 pollici,ma questa sarebbe una impostazione di parametro esistente piuttosto che una nuova richiesta dalla sostituzione della scheda.
