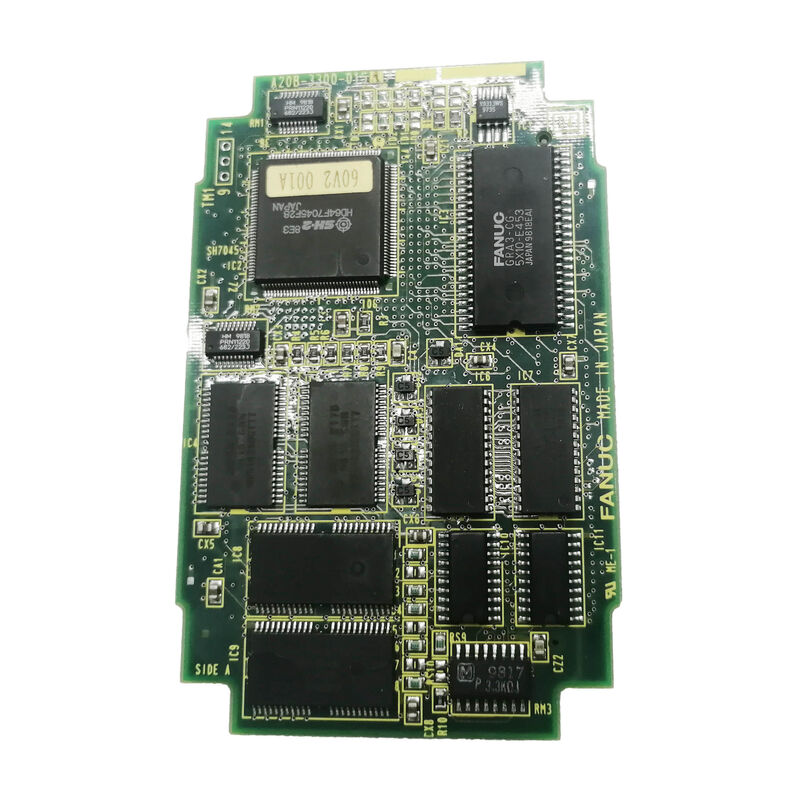

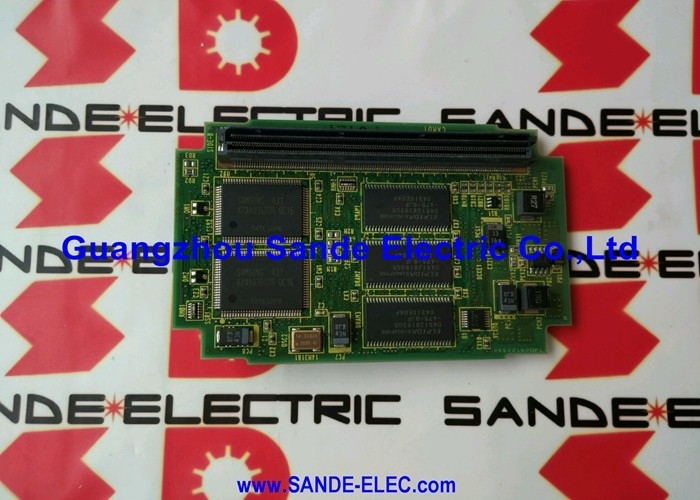

Scheda di controllo display Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | Modulo Grafico Monocromatico da 7,2 pollici — Serie 16i / 18i / 21i / 20i, Origine Giappone

Codice Articolo: A20B-3300-0154

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: PCB di Controllo Display Grafico Monocromatico (Scheda GPU)

Serie Scheda: A20B-3300

Tipo di Display: LCD monocromatico STN da 7,2 pollici

Sistemi Compatibili: FANUC Serie 16i, 18i, 20i, 21i

Panoramica

L'A20B-3300-0154 è il modulo di elaborazione grafica per il pannello operatore LCD monocromatico FANUC da 7,2 pollici montato sui controller CNC delle serie 16i, 18i, 20i e 21i. È la scheda GPU dedicata — una scheda plug-in che si monta sul retro della scheda principale della serie i — responsabile di tutta l'elaborazione grafica e dell'uscita video fornita al pannello mono STN da 7,2 pollici visibile all'operatore sulla macchina.

Ogni elemento visivo sull'interfaccia operatore CNC passa attraverso questa scheda.

L'elenco dei programmi di lavorazione, la visualizzazione della posizione degli assi, il testo degli allarmi, le schermate dei parametri e la rappresentazione grafica del percorso utensile sono tutti renderizzati da questo modulo.

La scheda CPU principale gestisce l'esecuzione del programma, l'interpolazione del movimento e l'elaborazione PMC.

Questa scheda grafica gestisce il compito separato di convertire tali dati nell'uscita a matrice di punti inviata al pannello LCD.

La separazione dell'elaborazione grafica in una scheda dedicata è una parte deliberata dell'architettura della serie i di FANUC. La CPU della scheda principale non è gravata dai calcoli di rendering del display — questi vengono eseguiti sull'hardware di elaborazione dedicato dell'A20B-3300-0154.

Ciò consente al processore principale del CNC di mantenere prestazioni di interpolazione costanti indipendentemente da ciò che accade sullo schermo.

La scheda si monta sulla faccia posteriore della scheda CPU principale, all'interno del backplane con cornice gialla dell'unità base della serie i.

Si inserisce in uno zoccolo dedicato ed è fissata con quattro clip distanziatrici.

La sua posizione fisica la mantiene protetta dall'ambiente della macchina pur rimanendo accessibile per la sostituzione quando necessario.

Specifiche Chiave

Cosa Significa il Display Monocromatico da 7,2 pollici per il Funzionamento della Macchina

FANUC ha equipaggiato molte delle sue unità CNC compatte della serie i con pannelli LCD monocromatici STN da 7,2 pollici.

Il display monocromatico utilizza una matrice a singolo colore — tipicamente caratteri e grafica bianchi su sfondo scuro — piuttosto che il pannello a colori retroilluminato utilizzato nelle configurazioni più grandi della serie i.

Ciò mantiene l'unità del pannello compatta e si adatta ad ambienti in cui un ingombro ridotto è più importante del display a colori.

L'operatore può leggere il contenuto del programma, modificare i programmi pezzo, monitorare le posizioni degli assi, rivedere e impostare i parametri e controllare i messaggi di allarme. Per la visualizzazione del percorso utensile, lo schermo mono da 7,2 pollici mostra la grafica wire-frame del percorso programmato — adeguata per verificare le traiettorie del programma prima del taglio.

Il modulo grafico gestisce questo rendering: riceve i dati del percorso utensile dalla CPU principale e li converte nel segnale a matrice di punti monocromatico che il pannello visualizza.

Quando l'A20B-3300-0154 si guasta, il display mostra sintomi specifici.

Uno schermo nero con il CNC che funziona normalmente è il più comune. La retroilluminazione del pannello potrebbe rimanere accesa — mostrando una debole luce — ma non compaiono caratteri o grafica, poiché il modulo grafico non produce alcuna uscita.

Occasionalmente appare un guasto parziale del display: alcuni contenuti vengono renderizzati mentre altre aree dello schermo rimangono vuote. Questi schemi di guasto aiutano a distinguere un guasto del modulo grafico da un guasto dell'unità pannello.

Installazione e Rimozione del Modulo Grafico

Le schede principali della serie i di FANUC utilizzano un metodo di montaggio standardizzato per i moduli plug-in. L'A20B-3300-0154 è fissato alla scheda principale da quattro clip distanziatrici disposte agli angoli della scheda. Per rimuovere la scheda, l'artiglio di ciascuna clip distanziatrice viene tirato verso l'esterno per rilasciare il fermo, e la scheda si solleva dallo zoccolo.

La reinserimento richiede l'allineamento del connettore della scheda con lo zoccolo della scheda principale e la pressione verso il basso finché tutte e quattro le clip non scattano.

L'allineamento del connettore è fondamentale. Lo zoccolo è sagomato per impedire l'inserimento invertito, ma la scheda deve essere premuta completamente nello zoccolo — un innesto parziale produce un contatto inaffidabile che può causare guasti intermittenti del display anche quando la scheda stessa è funzionante.

Dopo l'installazione, verificare che tutti e quattro i distanziatori siano agganciati prima di chiudere l'unità base e ripristinare l'alimentazione.

L'A20B-3300-0154 è specifico per la configurazione del pannello mono da 7,2 pollici. FANUC ha prodotto diverse varianti di moduli grafici per diversi tipi di display — mono da 9,5 pollici, colore da 9,5 pollici, colore da 10,4 pollici. Questi moduli non sono intercambiabili.

Il modulo corretto deve essere abbinato all'unità pannello in uso sulla macchina.

FAQ

D1: Lo schermo è completamente scuro tranne che per la luce della retroilluminazione. Gli allarmi del CNC sono normali e la macchina funziona. Si tratta dell'A20B-3300-0154?

Uno schermo scuro con retroilluminazione attiva e funzionamento normale del CNC è il modello di guasto caratteristico del modulo grafico.

Il pannello stesso riceve alimentazione (da qui la retroilluminazione), ma i dati grafici dal PCB del display sono assenti.

Controllare prima il connettore tra il modulo grafico e la scheda principale — un connettore parzialmente inserito produce esattamente questo sintomo.

Se il connettore è confermato come inserito, sostituire il modulo grafico.

D2: L'A20B-3300-0154 può essere utilizzato con un pannello display mono da 9,5 pollici?

No. L'A20B-3300-0154 è abbinato alla configurazione del pannello LCD monocromatico STN da 7,2 pollici. La configurazione mono da 9,5 pollici di FANUC utilizza una variante di modulo grafico diversa.

Il formato del segnale, la temporizzazione e il pinout del connettore sono abbinati al tipo di display specifico.

L'installazione del modulo grafico errato per un dato tipo di pannello produce nessuna uscita video o un'uscita video errata.

D3: La grafica del percorso utensile sullo schermo di controllo del programma appare distorta — le linee rette sono spezzate in punti e la rappresentazione dell'arco è frammentata. Cosa causa questo?

Errori di rendering del display nel contenuto grafico — linee spezzate, archi frammentati, caratteri corrotti — indicano che il circuito di elaborazione del modulo grafico si sta guastando.

Il modulo sta producendo un'uscita, ma l'uscita non è corretta.

Questo è distinto da una perdita totale del display. Questi errori di rendering tipicamente peggiorano nel tempo man mano che i circuiti ASIC o di memoria del processore grafico degradano.

La sostituzione della scheda è la risposta appropriata.

D4: Dopo aver sostituito l'A20B-3300-0154, lo schermo è bianco senza contenuto. Il CNC funziona normalmente. Cosa dovrebbe essere controllato?

Uno schermo bianco dopo la sostituzione del modulo indica solitamente un connettore non completamente inserito, o un modulo non correttamente abbinato al pannello.

Confermare che il codice articolo della scheda di ricambio corrisponda esattamente alla scheda rimossa.

Verificare che il connettore sia completamente inserito. Se il codice articolo corrisponde e il connettore è corretto, spegnere e riaccendere il CNC per consentire al sistema di visualizzazione di reinizializzarsi.

D5: L'A20B-3300-0154 è stato sostituito ma lo schermo occasionalmente diventa nero per alcuni secondi prima di recuperare. Anche l'unità pannello è stata sostituita di recente. Cosa potrebbe causare questo intermittente schermo nero?

Lo schermo nero intermittente dopo la sostituzione sia della scheda che del pannello punta al cavo del segnale video tra l'unità base e il pannello.

Se questo cavo è stato disturbato durante una delle sostituzioni e non è stato completamente reinserito, il contatto intermittente produce il sintomo descritto.

Ispezionare i connettori del cavo video ad entrambe le estremità.

Fissarli completamente. Se lo schermo nero intermittente persiste con connessioni del cavo confermate, il cavo stesso potrebbe aver subito danni e richiede la sostituzione.
