Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-3300-0161 |

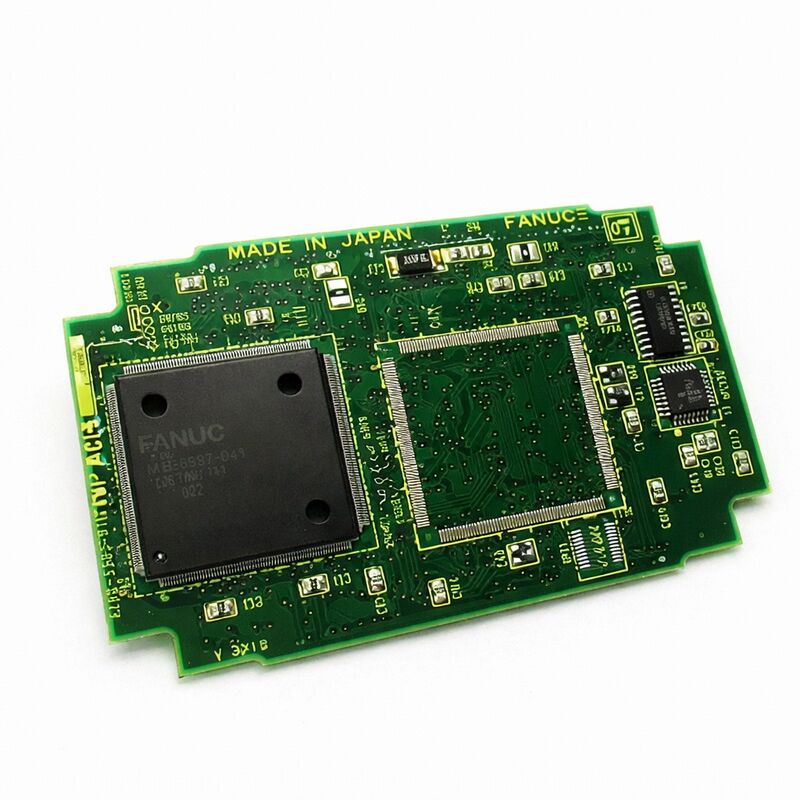

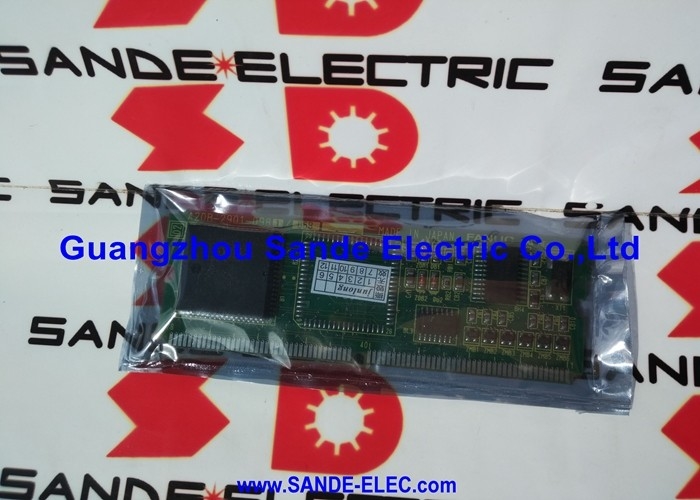

Il FANUC A20B-3300-0161 è il modulo di controllo del display CRT Link — la scheda che si trova all'intersezione tra il mondo di elaborazione del CNC e il mondo visivo dell'operatore.
Ogni valore di parametro, riga di programma, offset utensile, messaggio di allarme, visualizzazione delle coordinate e schermata grafica che appare sul pannello operatore di un CNC FANUC passa attraverso questo modulo prima di raggiungere lo schermo. Senza il suo corretto funzionamento, l'operatore è effettivamente cieco allo stato del CNC — una condizione che, a seconda del tipo di macchina e dell'operazione, può variare da un inconveniente a un guasto che blocca la produzione.
La designazione "CRT Link" nella descrizione ufficiale riflette l'architettura della scheda. Invece che la CPU principale del CNC generi direttamente il segnale video, l'A20B-3300-0161 riceve i dati di visualizzazione dalla CPU principale tramite una connessione bus interna (l'interfaccia CRT link) e gestisce tutta la temporizzazione, la generazione del segnale video e il refresh del display sui propri circuiti.
Questa separazione è funzionalmente preziosa: il refresh del display deve avvenire continuamente e a intervalli precisi per mantenere un'immagine stabile e priva di sfarfallio — ma questi requisiti di temporizzazione sono in conflitto con le esigenze del ciclo di controllo del CNC stesso.
Un modulo di visualizzazione dedicato risolve questo conflitto fornendo alla funzione di visualizzazione le proprie risorse di elaborazione.
La famiglia A20B-3300 copre la gamma di moduli di visualizzazione FANUC attraverso più generazioni di CNC e tipi di display. All'interno di questa famiglia, diverse varianti gestiscono diverse configurazioni di display: monocromatico vs. a colori, diverse dimensioni dello schermo (7,2 pollici, 9,5 pollici, 10,4 pollici), capacità solo caratteri vs. grafica e con Ethernet vs. senza Ethernet.
L'A20B-3300-0161 è una variante specifica all'interno di questa gamma, identificabile dal suo riferimento incrociato A350-3300-T166 che appare anche nella documentazione dei ricambi FANUC.
| Parametro | Valore |
|---|---|
| Funzione | Modulo di controllo display CRT Link |
| Riferimento Incrociato | A350-3300-T166 |
| Serie | A20B-3300 |
| Tipo | PCB display plug-in |
| Applicazione | Display pannello operatore CNC FANUC |
| Origine | Giappone |
Il percorso dai dati del CNC a ciò che appare sullo schermo coinvolge diversi passaggi di elaborazione che l'A20B-3300-0161 gestisce:
Generazione caratteri: Quando il CNC deve visualizzare un numero di parametro, un valore di coordinata, un messaggio di allarme o una riga di programma, invia codici carattere (ASCII o simili) al modulo di visualizzazione. Il modulo contiene una ROM generatore di caratteri che mappa questi codi in pattern di pixel.
Ogni carattere alfanumerico e simbolo che appare su uno schermo CNC a display a caratteri viene reso da questo circuito di generazione caratteri nel modulo di visualizzazione.
Rendering grafico (per moduli di visualizzazione con capacità grafica): Per varianti di display più avanzate che supportano funzioni grafiche — simulazione del percorso utensile, visualizzazione di forme d'onda, rappresentazioni grafiche 3D — il modulo di visualizzazione contiene un processore grafico dedicato che esegue il rendering di grafica bitmap da dati di coordinate inviati dalla CPU principale del CNC.
Questa elaborazione grafica consumerebbe una notevole larghezza di banda della CPU principale se non fosse scaricata sul modulo di visualizzazione.
Temporizzazione e sincronizzazione del display: I display CRT (e i loro successori LCD) richiedono segnali di sincronizzazione orizzontale e verticale precisi per mantenere un'immagine stabile.
Il modulo di visualizzazione genera questi segnali di temporizzazione e garantisce che l'uscita dei dati video sia sincronizzata con essi, producendo un'immagine stabile e correttamente inquadrata indipendentemente da ciò che sta facendo la CPU principale del CNC.
Uscita segnale video: Il modulo converte i dati di visualizzazione elaborati digitalmente nel segnale video analogico o digitale appropriato per l'unità di visualizzazione collegata — sia un monitor CRT con ingresso RGB analogico o un pannello LCD con ingresso segnale digitale.
Il guasto dell'A20B-3300-0161 si presenta in modi immediatamente evidenti ma a volte fuorvianti nelle loro implicazioni:
Schermo nero: La retroilluminazione del display (se LCD) o l'alta tensione del tubo (se CRT) è attiva — è possibile rilevarlo dal debole bagliore o dal calore — ma nulla appare sullo schermo.
Ciò indica che l'hardware di visualizzazione è alimentato ma non riceve alcun segnale video valido. Causato più comunemente da un modulo di visualizzazione guasto.
Display distorto o bloccato: I caratteri appaiono in posizioni casuali, blocchi dello schermo mostrano pattern senza senso, o il display è bloccato su un'immagine mentre il CNC risponde normalmente agli input (si sente il mandrino, gli assi muoversi, ecc.).
Ciò suggerisce che il modulo di visualizzazione è parzialmente funzionante ma i suoi circuiti interni presentano un guasto che causa un'uscita errata.
Corruzione parziale del display: Alcune aree dello schermo sono corrette (ad esempio, le etichette dei tasti funzione in basso) mentre altre aree mostrano dati confusi, o un tipo specifico di visualizzazione (grafica) è corrotto mentre le visualizzazioni a caratteri sono corrette.
Questo è un utile indicatore diagnostico: la corruzione della visualizzazione grafica con corretta visualizzazione dei caratteri suggerisce un guasto nei circuiti di elaborazione grafica del modulo, non nella generazione dei caratteri o nell'uscita video di base.
Display normale su alcune schermate, nero su altre: Se le schermate di stato di base del CNC vengono visualizzate correttamente, ma passando alla schermata grafica del percorso utensile il display diventa nero, la sezione grafica del modulo di visualizzazione è sospetta.
Un punto critico per la pianificazione della manutenzione: il modulo di controllo del display non memorizza alcun dato del CNC. Nessun parametro macchina, nessun programma pezzo, nessun dato ladder PMC, nessun offset utensile — nulla di tutto ciò risiede nel modulo di visualizzazione. È un processore di visualizzazione stateless. La sua sostituzione non richiede backup dei dati né ripristino dei parametri.
L'unica azione post-sostituzione è la verifica che lo schermo venga visualizzato correttamente su tutti i tipi di schermate del CNC.
Ciò è diverso dalla sostituzione di una scheda CPU principale o di un modulo SRAM, dove sono obbligatorie procedure complete di backup e ripristino dei dati.
La sostituzione di un modulo di visualizzazione è tra le operazioni di riparazione più pulite nella manutenzione dei CNC FANUC — scambiare la scheda, accendere, confermare che il display funzioni.
D1: Gli assi e il mandrino del CNC funzionano normalmente ma lo schermo è nero. Questo conferma che l'A20B-3300-0161 è guasto?
Uno schermo nero con assi e mandrino del CNC altrimenti funzionanti è fortemente indicativo di un guasto del modulo di visualizzazione — ma confermarlo controllando prima l'alimentazione e il cavo dell'unità di visualizzazione stessa.
L'unità di visualizzazione (LCD/CRT) ha le proprie connessioni di alimentazione; se l'alimentazione dell'unità di visualizzazione è guasta, lo schermo sarà scuro indipendentemente dallo stato di salute del modulo di visualizzazione.
Se l'unità di visualizzazione è alimentata (retroilluminazione accesa, inverter attivo per LCD) ma non mostra alcuna immagine, il modulo di visualizzazione è il prossimo sospetto.
Una rapida conferma è osservare se gli indicatori LED del CNC sulla scheda principale mostrano uno stato di funzionamento normale.
D2: L'A20B-3300-0161 può essere sostituito con la variante adiacente A20B-3300-0162?
Il -0161 e il -0162 sono schede diverse all'interno della famiglia di moduli di visualizzazione A20B-3300 — gestiscono diverse configurazioni di display o generazioni di CNC.
Non possono essere scambiati liberamente. Il modulo specifico richiesto è determinato dalla scheda CPU principale su cui è montato e dall'unità di visualizzazione collegata al sistema.
Consultare il manuale di connessione hardware del CNC o abbinare esattamente il numero di parte dall'etichetta della scheda installata. L'uso di una variante errata comporterà un display non funzionante anche se la scheda stessa è sana.
D3: C'è qualche rischio per i dati del CNC durante la sostituzione del modulo di visualizzazione?
No. L'A20B-3300-0161 non memorizza alcun dato specifico della macchina. Parametri, programmi, ladder PMC e offset risiedono tutti nei moduli SRAM e FROM sulla scheda CPU principale, che non vengono disturbati dalla sostituzione del modulo di visualizzazione.
Spegnere completamente il CNC prima di rimuovere o installare il modulo di visualizzazione — questa è una precauzione ESD e di sicurezza — ma non è richiesto alcun backup dei dati specificamente per questa procedura.
D4: Il display mostra alcuni contenuti corretti (tasti funzione, intestazioni di pagina) ma altre parti sono confuse. Cosa indica questo?
La corruzione parziale del display con alcuni contenuti corretti indica tipicamente un guasto in una sottosezione specifica dei circuiti del modulo di visualizzazione piuttosto che un guasto completo.
Se le etichette dei tasti funzione in fondo allo schermo sono corrette ma l'area dati principale è confusa, il generatore di caratteri per gli elementi di base dell'interfaccia utente funziona ma il circuito di visualizzazione dei dati è guasto.
Se gli schermi a caratteri (parametro, offset, programma) sono corretti ma lo schermo grafico (percorso utensile, forma d'onda) è corrotto, la sottosezione di rendering grafico è guasta.
Questi sintomi confermano il modulo di visualizzazione come fonte del guasto e aiutano i centri di riparazione a diagnosticare quale circuito specifico affrontare.
D5: Come deve essere maneggiato l'A20B-3300-0161 durante lo stoccaggio e il trasporto per evitare danni?
La scheda deve essere sempre conservata in una busta antistatica quando non è installata — sia per lo stoccaggio che durante la spedizione.
Si devono evitare temperature estreme: lo stoccaggio al di sotto di -20°C o al di sopra di +60°C rischia danni ai semiconduttori e stress alle giunzioni di saldatura dovuti a cicli termici.
La scheda non deve essere appoggiata a faccia in giù su superfici dure (danni ai componenti), impilata con altre schede senza schiuma antistatica tra di esse (danni da contatto ed ESD), o spedita in normali scatole di cartone senza imballaggio antistatico (accumulo di carica statica durante il trasporto).
Una busta di schermatura antistatica appositamente realizzata all'interno di una scatola di cartone rigida con imbottitura in schiuma su tutti i lati è il pacchetto di spedizione minimo accettabile.
