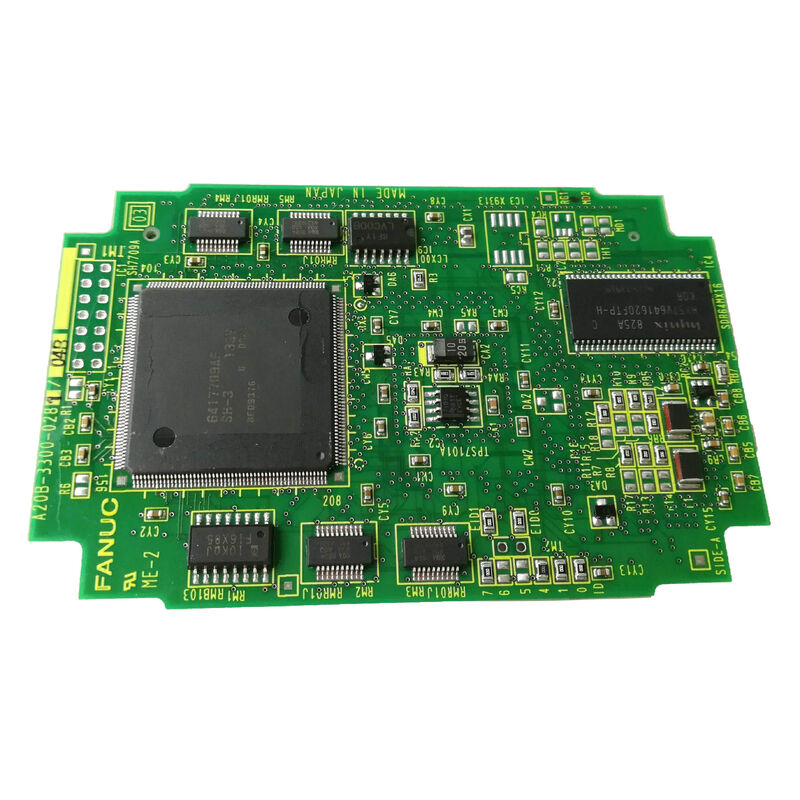

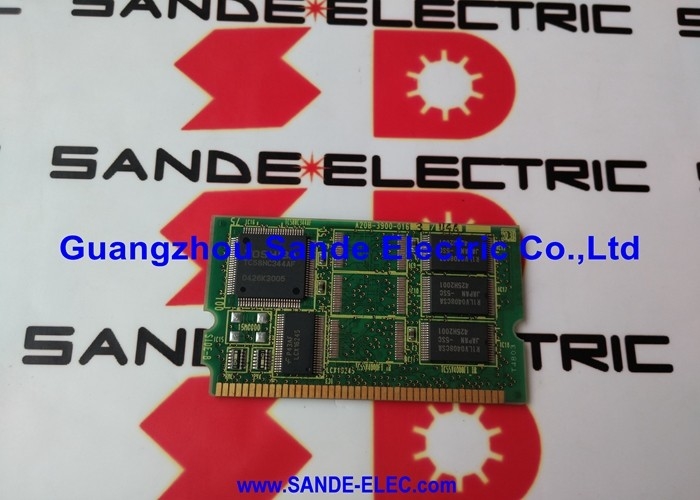

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240 ---- Modulo di controllo servo FSSB a 8 assi serie i-B Serie 16i / 18i / 21i / 0i CNC

Numero della parte:A20B-3300-0240

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo di controllo servo FSSB 8-Axis i-B Series Plug-In PCB

Capacità dell'asse:Fino a 8 assi

Interfaccia:FSSB (servobus seriale in fibra ottica)

Otto assi, una scheda di collegamento

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPU. Utilizza FSSB (Fiber-optic Serial Servo Bus) per comunicare con gli amplificatori servo in tempo reale,trasmettere i comandi di velocità e posizione agli azionamenti e ricevere il feedback dell'encoder ogni ciclo di controllo.

La serie A20B-3300 comprende i servomoduli plug-in per i controller CNC della serie i-B (16i-B, 18i-B, 21i-B).con numero di assi e di canali FSSB variabile per tipo di modulo. L'A20B-3300-0240 supporta fino a 8 assi, il più alto numero di assi nella gamma standard di singole tavole per questa generazione CNC.

all'interno della famiglia A20B-3300, i numeri delle parti vicine si riferiscono a diverse configurazioni di conteggio degli assi:

Il modulo corretto per un CNC specifico dipende dal numero di assi configurato e dalla necessità di un servocontrollo HRV (High Response Vector).Confirmare il numero della parte della scheda installata dalla propria etichetta prima di ordinare una sostituzione.

FSSB e architettura i-B

FSSB ha sostituito il cablaggio PWM parallelo delle precedenti generazioni di motori FANUC con una singola catena di cavi in fibra ottica che collega il CNC ai suoi servoamplificatori.Ogni canale FSSB dal A20B-3300-0240 si collega a una catena di servo amplificatoriLa connessione in fibra ottica fornisce un'immunità acustica nell'ambiente ad elevate interferenze elettromagnetiche all'interno di un armadietto per macchine CNC.

Il modulo è collegato alla scheda principale della serie i-B insieme al modulo del processore della CPU, ai moduli di memoria DIMM (FROM e SRAM) e al modulo di visualizzazione grafica.Insieme queste schede plug-in costituiscono il controllo CNC completo. L'A20B-3300-0240 non contiene parametri CNC tutti i parametri di configurazione dell'asse e servo risiedono nel modulo SRAM e nella memoria a batteria del CNC.

Specificità principali

Domande frequenti

Q1: Gli allarmi FSSB appaiono su più assi contemporaneamente dopo che questo modulo è stato reimpostato.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptom. Rimuovere completamente il modulo, ispezionare il connettore per i perni piegati o contaminati, riassare saldamente e riprovare.ispezionare le connessioni dei cavi in fibra ottica FSSB alle porte ottiche del modulo per verificare la presenza di contaminazioni o danni.

D2: L'A20B-3300-0240 (8 assi) può funzionare in un CNC che utilizza solo 6 assi?

Sì, il modulo supporta fino a 8 assi ma non richiede l'assegnazione di tutti gli 8 assi.le due posizioni dell'asse FSSB non utilizzate rimangono semplicemente non assegnate nella tabella dei parametri dell'asse CNCIl modulo funziona normalmente con meno del suo numero massimo di assi configurato.

D3: La sostituzione di questo modulo richiede una nuova inserzione dei parametri?

L'A20B-3300-0240 non contiene parametri CNC. Tutti i parametri dell'asse servo risiedono nella memoria SRAM e FROM del CNC.il CNC legge i suoi parametri normalmente a caricaNon è necessaria alcuna reinserzione di parametri per uno scambio di moduli simili, purché il contenuto originale della SRAM sia intatto.

D4: Qual è la differenza tra lo standard A20B-3300-0240 e la variante HRV A20B-3300-0248?

A20B-3300-0248 è la variante HRV (High Response Vector),che supporta una maggiore velocità di aggiornamento del servo-loop per un controllo dell'asse più reattivo. Il 0240 è la variante standard. entrambe collegate alla stessa scheda CPU principale della serie i-B.La variante corretta è determinata dalla configurazione del servo software del CNC HRV controllo richiede il modulo HRV e parametri corrispondenti del servo software.

D5: Da dove proviene l'A20B-3300-0240?

Il mercato dei prodotti di ricambio FANUC CNC detiene scorte di scambio e eccedenza di servomoduli della serie A20B-3300.Sia la 0240 che le varianti strettamente correlate sono attivamente commercializzate a causa della grande base installata di macchine 16i/18i/21i ancora in produzione. confermare l'esatto suffisso (0240) sull'etichetta del modulo installato non accettare un numero adiacente senza verificare il numero di assi e la compatibilità HRV.Chiedere una prova funzionale su un impianto di prova CNC compatibile prima di accettare qualsiasi unità di scambio.
