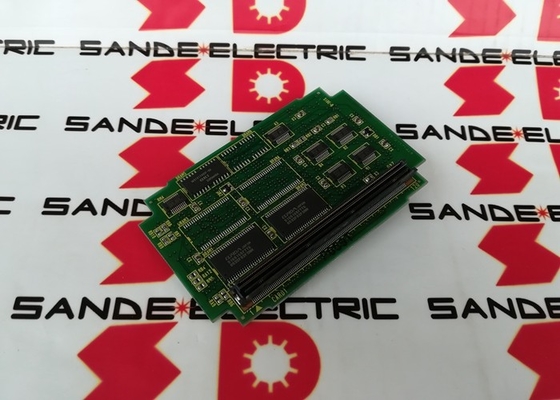

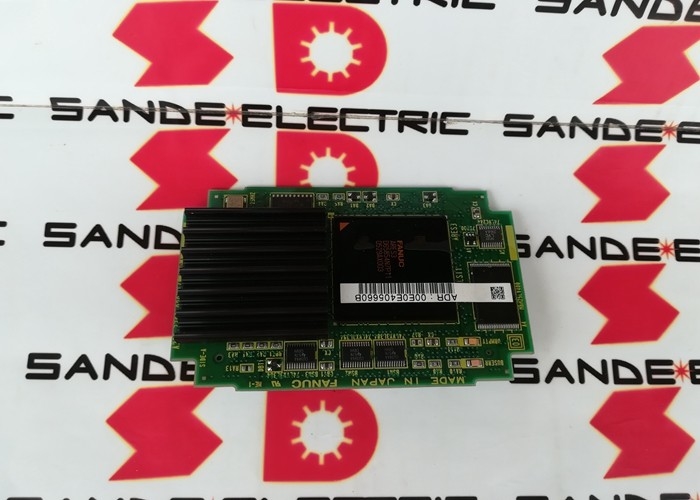

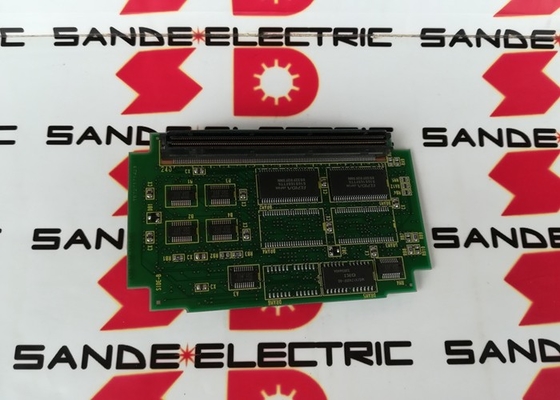

1 PC Fanuc usato A20B-3300-0291 Tavola di circuito in buone condizioni A20B33000291 A2OB-33OO-O291

A20B-3300-0291 | Modulo CPU FANUC 486DX con DRAM integrata da 16 MB - Serie 15i/16i/18i/21i/i-Serie Modello B

DRAM da 16 MB: integrata, non aggiuntiva

L'A20B-3300-0291 si distingue dalle altre schede CPU A20B-3300 in un modo significativo: i 16 MB di DRAM sono integrati direttamente sulla scheda CPU stessa. Non è necessario ordinare una scheda di espansione di memoria separata, né un modulo aggiuntivo da installare, né il rischio che un connettore allentato della scheda di memoria causi guasti intermittenti. L'intera memoria di lavoro da 16 MB si trova sullo stesso PCB del processore 486DX.

Questo design integrato semplifica la gestione dei pezzi di ricambio. Una singola scheda sostitutiva offre sia la capacità di elaborazione della CPU che la capacità completa di memoria DRAM in un unico codice prodotto, una sola spedizione e un'unica operazione di installazione.

Specifiche chiave

Architettura 486DX: il nucleo di elaborazione

L'Intel 486DX è la variante dotata di virgola mobile del processore i486. Il suffisso "DX" indica specificamente l'unità integrata a virgola mobile (FPU), il circuito hardware che esegue istruzioni trigonometriche, logaritmiche e aritmetiche in virgola mobile direttamente nel silicio, senza emulazione software.

Nella lavorazione CNC, la FPU è essenziale. L'interpolazione circolare ed elicoidale, la trasformazione delle coordinate per piani di lavoro inclinati e i calcoli della velocità di avanzamento dipendenti dalla velocità coinvolgono tutti la matematica in virgola mobile. Un processore con una FPU hardware esegue queste operazioni in una frazione del tempo richiesto dagli equivalenti emulati via software, consentendo al CNC di chiudere il ciclo di interpolazione alla velocità richiesta indipendentemente dalla complessità del programma.

Scenari applicativi: CNC e robot

CNC Serie 16i Modello B:Il modulo CPU di un centro di lavoro Serie 16i Modello B si guasta. L'A20B-3300-0291 è il sostituto corretto, fornendo il processore 486DX e 16 MB di DRAM previsti dall'hardware del Modello B. L'installazione è diretta e non è necessaria alcuna scheda di memoria aggiuntiva.

Centro di tornitura Serie 18i:Un centro di tornitura che utilizza un CNC Serie 18i Modello B sviluppa un guasto all'avvio. La diagnosi identifica il modulo CPU. La sostituzione A20B-3300-0291 ripristina il CNC con la sua piena capacità DRAM da 16 MB già integrata.

Applicazione di controllo robot:Un sistema robotico FANUC che utilizza hardware di controllo serie i nella configurazione Modello B utilizza A20B-3300-0291 come scheda CPU. La DRAM integrata da 16 MB supporta il programma del controller del robot e i requisiti dello stato operativo.

Domande frequenti

D1: In cosa differisce l'A20B-3300-0291 dall'A20B-3300-0070 (scheda 486DX2)?

Entrambi utilizzano processori con architettura Intel 486, ma ci sono due differenze fondamentali. Innanzitutto, l'A20B-3300-0070 utilizza un 486DX2 (66 MHz, con doppio clock) mentre l'A20B-3300-0291 utilizza un 486DX. In secondo luogo, l'A20B-3300-0291 include 16 MB di DRAM incorporati, mentre l'A20B-3300-0070 è una scheda CPU separata che funziona con un modulo di memoria DRAM separato. Prendono di mira anche diverse generazioni di hardware: 0070 è per il Modello A; 0291 è per il modello B. Non sono intercambiabili.

D2: La DRAM da 16 MB sull'A20B-3300-0291 è sufficiente per tutte le applicazioni della Serie 15i/16i/18i/21i?

La cifra di 16 MB copre l'intera allocazione della memoria di lavoro per il software CNC, il sistema operativo, il buffer di programma e l'ambiente di esecuzione PMC della generazione i-serie Modello B in condizioni di funzionamento normale. Per applicazioni con librerie di programmi eccezionalmente grandi o opzioni avanzate che richiedono memoria dati aggiuntiva, consultare il manuale di configurazione hardware FANUC per il modello CNC specifico per verificare se 16 MB soddisfano i requisiti dell'applicazione.

D3: La sostituzione dell'A20B-3300-0291 causerà qualche differenza nelle prestazioni del CNC rispetto all'originale?

Una scheda A20B-3300-0291 sostitutiva della stessa revisione funzionerà in modo identico all'originale. Se si sostituisce una scheda di revisione inferiore con una revisione successiva, gli aggiornamenti hardware minori all'interno della stessa specifica dovrebbero essere trasparenti per il funzionamento del CNC. Le revisioni hardware FANUC con lo stesso codice articolo mantengono la compatibilità con il software CNC e il set di parametri esistenti.

Q4: Qual è la procedura corretta se il CNC non si avvia dopo aver installato l'A20B-3300-0291?

Innanzitutto, verifica che la scheda sia inserita correttamente nel suo slot: un inserimento insufficiente è una causa comune di errore di avvio dopo la sostituzione della scheda. Verificare che eventuali elementi di fissaggio (viti, clip) siano agganciati. Successivamente, verificare che i moduli di memoria FROM e SRAM del CNC siano presenti e che la batteria SRAM sia carica. Se il CNC non riesce a trovare il software di sistema (allarme IPL), potrebbe essere necessario ricaricare il modulo FROM. Consultare il manuale di manutenzione FANUC del modello CNC per la specifica procedura di avvio post-sostituzione.

D5: È possibile utilizzare A20B-3300-0291 in un CNC Serie 21i-A (Modello A)?

No. A20B-3300-0291 è per la serie iModello Bgenerazione. L'inserimento di una scheda CPU Modello B in una scheda madre Modello A non è supportato: l'interfaccia dello slot della scheda CPU potrebbe differire tra le generazioni di hardware. Confermare sempre l'esatta generazione dell'hardware del CNC (Modello A o Modello B) dalla diagnostica del sistema prima di ordinare una scheda CPU sostitutiva.
