A16B-2200-0900 Scheda PCB Fanuc A16B22000900 AI6B-22OO-O9OO

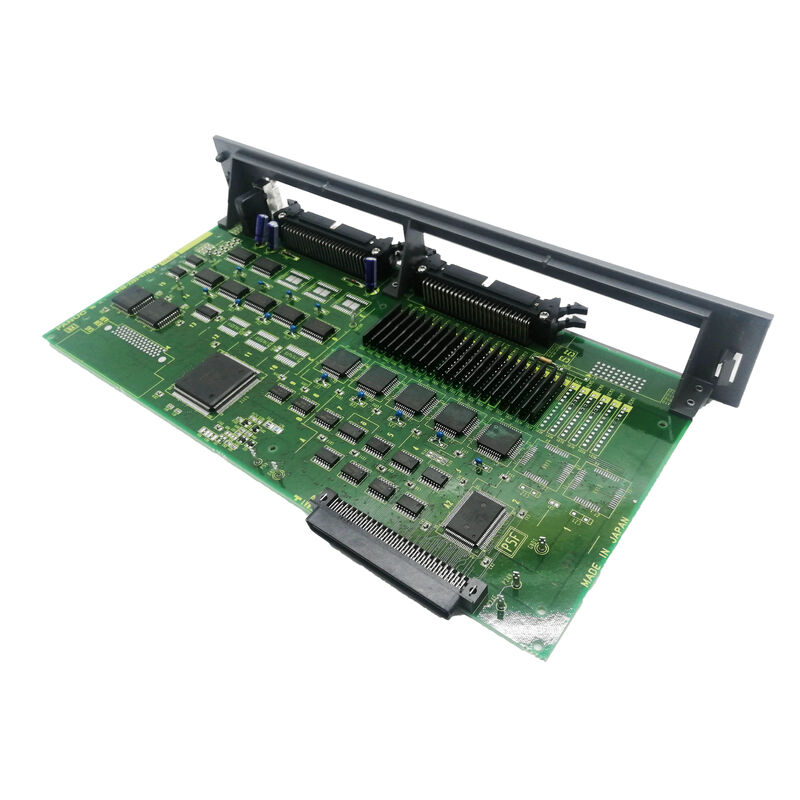

A16B-2200-0900. FANUC Serie 16-A CPU principale PCB F-16M / F-16T / 4 assi / CRT / MDI / RS-232 / First-Wave Serie 16

Serie 16-A La prima ondata del CNC moderno di FANUC

CNC Electronics conferma: "Fanuc A16B-2200-0900 main card. Parte della prima ondata di sistemi di controllo 16, 18 e 21. Questa CPU MAIN è una delle tante che compongono la serie di controllo 16 Model A".

La serie 16-A è stata la prima generazione del modello A della serie 16 CNC, l'hardware di produzione iniziale, prima della revisione del modello B che ha seguito.Queste macchine rappresentavano le capacità CNC di FANUC al momento della loro introduzione: controllo multiasse compatto in un'architettura integrata della scheda principale.

La "A" in 16-A identifica la generazione hardware il primo modello della piattaforma hardware Serie 16,che servono sia il centro di lavorazione F-16M che le configurazioni del centro di tornitura F-16T da una sola scheda principale della CPU.

Specificità principali

Che cosa fa l'A16B-2200-0900

CNC Electronics fornisce i dettagli del set completo di funzioni:

Servocontrollo a 4 assi:Alimenta fino a 4 assi servo tramite l'interfaccia di tipo A o B. Entrambi i tipi di interfaccia collegano la CPU principale ai servoamplificatoriIl tipo B utilizza un'interfaccia digitale seriale (un primo precursore del FSSB).

Un fusile:Fornisce l'interfaccia di comando della velocità del fusibile e di feedback per un motore a fusibile.

Uscita di visualizzazione CRT:Genera il segnale video per il monitor CRT del CNC la schermata di visualizzazione dell'operatore per la visualizzazione del programma, l'immissione dei parametri e la diagnostica.

Tastiera MDI:Gestisce la tastiera MDI per l'immissione manuale dei dati ¢ l'immissione del programma, le modifiche dei parametri e le operazioni manuali di jogging.

Comunicazione RS-232C:Fornisce canali seriali RS-232C per l'upload/download di programmi tra il CNC e un PC, e per l'"alimentazione a goccia" (operazione DNC in cui il programma viene trasmesso da un PC durante l'elaborazione).

Feedback su scala lineare:Al di là dei 4 servomotori,la scheda supporta 4 ingressi a scala lineare che consentono la misurazione della posizione direttamente dalle diapositive della macchina per un feedback a circuito chiuso indipendente dall'encoder del motore.

Scenari di applicazione

16-Un guasto della scheda principale CNC:Un centro di lavorazione della serie 16-A FANUC perde la funzione CNC senza display, senza controllo dell'asse. L'A16B-2200-0900 viene identificato come il guasto della scheda principale.

Manutenzione dell'intercambio centrale:Una linea di produzione con macchine CNC della serie 16-A partecipa al programma di scambio di base di MRO Electric. Le schede A16B-2200-0900 vengono scambiate con unità rinnovate secondo un programma di manutenzione continua.

Domande frequenti

D1: Qual è la differenza tra le configurazioni F-16M (meccanica) e F-16T (tornitura) sulla stessa scheda A16B-2200-0900?

L'hardware A16B-2200-0900 è lo stesso per entrambi gli F-16M e F-16T.La distinzione è nel software del sistema CNC i moduli FROM caricati con il software del centro di lavorazione (cicli G-code per la fresatura) rispetto al software del centro di tornitura (cicli G-code per la tornitura)I moduli SMD e l'hardware della scheda base servono entrambe le configurazioni.

D2: Cosa significa "interfaccia di tipo A o tipo B" per i 4 assi?

Il tipo A è un'interfaccia di comando di velocità analogica la CPU principale invia un voltaggio analogo di ± 10 V che rappresenta la velocità comandata ad ogni amplificatore di azionamento dell'asse.Il tipo B è un'interfaccia digitale seriale, un primo servo bus digitale FANUC che utilizza un protocollo seriale. Il tipo di interfaccia specifico in una determinata macchina è determinato dai servo drive installati.

D3: A16B-2200-0900 è lo stesso di A16B-2202-0860 (CPU principale serie 18-B)?

Il numero A16B-2200-0900 è la CPU principale della Serie 16-A una vecchia generazione di hardware Model A per la piattaforma della Serie 16.A16B-2202-0860 è la CPU principale della serie 18-B la nuova generazione del modello B per la piattaforma della serie 18Diverse serie hardware (A16B-2200 vs A16B-2202), diverse generazioni CNC (Modello A vs Modello B), non intercambiabili.

D4: La sostituzione dell'A16B-2200-0900 richiede un ricarico dei parametri?

I parametri CNC risiedono nei moduli SRAM. Se i moduli SRAM sono intatti e trasferiti sulla scheda di ricambio, tutti i parametri sono conservati.i parametri devono essere ripristinati dal backupFai sempre il backup di tutti i parametri prima di qualsiasi manutenzione della scheda principale.
