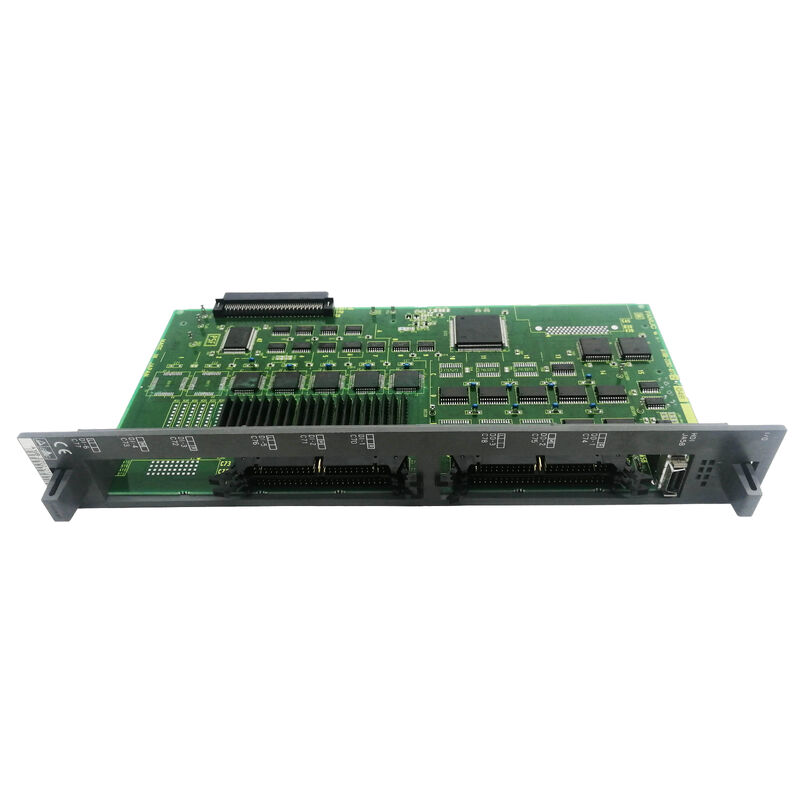

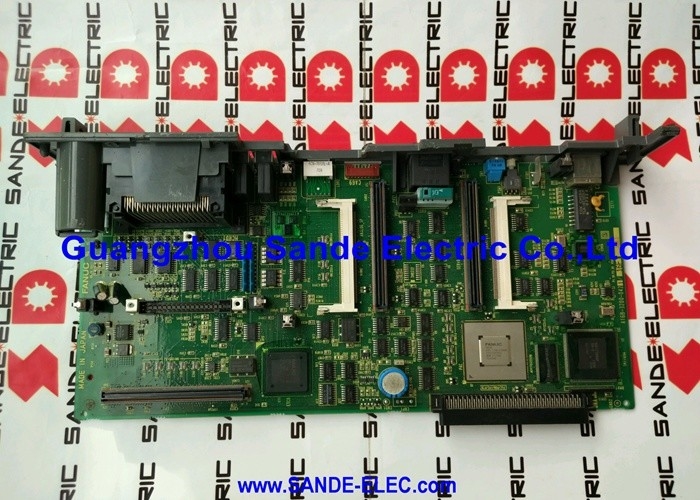

A16B-2200-0910 Scheda PCB Fanuc A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910∙ FANUC Serie 16 Opzione 1 Scheda grafica W/RS-232 / F-16 CNC / Espansione grafica / Opzione slot PCB

L'opzione 1

L'architettura CNC della serie 16 include slot opzionali posizioni definite sulla scheda principale in cui le schede funzionali aggiuntive espandono il CNC oltre la sua capacità di base.L'A16B-2200-0910 occupa lo slot "Opzione 1" una posizione specifica designata all'interno del controller della serie 16.

Questa tavola combina due distinte espansioni in una carta:

Miglioramento grafico:La CPU base della serie 16 (A16B-2200-0900) fornisce una "uscita CRT di base" con una capacità di visualizzazione standard.Le opzioni grafiche in FANUC serie 16 CNC in genere aggiungere: display ad alta risoluzione, visualizzazione a colori (se supportata), visualizzazione grafica del percorso degli strumenti e schermi di interfaccia grafica avanzata.

Comunicazione RS-232C:"W/RS232" identifica un'interfaccia seriale RS-232C integrata sulla scheda grafica. Questo aggiunge uno o più canali di comunicazione RS-232C al sistema CNC utilizzato per il trasferimento di programmi, il funzionamento DNC,o comunicazione con dispositivi esterni.

Informazioni chiave sul prodotto

RS-232C nel contesto CNC

L'interfaccia RS-232C dell'A16B-2200-0910 soddisfa le esigenze pratiche dell'officina:

Caricamento/caricamento del programma:Il CNC memorizza i programmi di parte in SRAM (capacità limitata). RS-232C consente il trasferimento bidirezionale di programmi tra il CNC e un PC

DNC (Controllo numerico diretto):RS-232C consente lo streaming di programmi di grandi dimensioni da un PC direttamente al buffer di programma del CNC durante l'elaborazione.I programmi lunghi che superano la memoria SRAM del CNC possono essere forniti in tempo reale tramite DNC senza limitazioni di memorizzazione.

Connessione del dispositivo esterno:Dispositivi periferici lettori di codici a barre, adattatori di rete o dispositivi di interfaccia personalizzati possono connettersi alla porta RS-232C per l'integrazione di macchine utensili oltre le funzioni CNC standard.

Scenari di applicazione

Errore di opzione grafica CNC serie 16:Un CNC FANUC Serie 16 perde la sua funzione di controllo grafico l'operatore non può più verificare visivamente i percorsi dell'utensile prima del taglio.Sostituzione ripristina sia la grafica che la funzione RS-232C.

Ripristino dell' approvvigionamento del programma DNC:Una serie 16 CNC perde la comunicazione RS-232C DNC programma di alimentazione fallisce, costringendo gli operatori a caricare manualmente i programmi dalla scheda di memoria..La sostituzione ripristina l'operazione del DNC.

Domande frequenti

D1: A16B-2200-0910 funziona solo nella serie 16-A, o anche nella serie 16-B e nella serie 18?

La designazione "F16" nella descrizione ("PCB OPTION 1 GRAPHIC F16") identifica specificamente la serie 16.Se questa scheda è compatibile con la serie 16-B (generation hardware successiva) o la serie 18 dipende dalla specifica del connettore slot opzionale e dalla revisione hardware del CNC. Confirmare dalla documentazione di manutenzione FANUC serie 16 prima dell'installazione in un sistema della serie 16-B o della serie 18.

D2: Qual è il vantaggio grafico del display che l'A16B-2200-0910 aggiunge rispetto al display base A16B-2200-0900?

La CPU principale di base fornisce la "uscita CRT di base" il display fondamentale necessario per la visualizzazione dei programmi e l'editing dei parametri.L'opzione grafica (A16B-2200-0910) consente la visualizzazione di grafici avanzati, che includono in genere il controllo grafico del percorso dell'utensile (visualizzazione del percorso di taglio da un programma G-code prima o durante l'elaborazione), che è assente nella configurazione di base.

D3: L'RS-232C su A16B-2200-0910 è l'unica porta seriale della serie 16-A CNC?

La scheda principale di base (A16B-2200-0900) fornisce già canali RS-232C per "upload/download di parametri o alimentazione a goccia." L' A16B-2200-0910 aggiunge ulteriore capacità RS-232C fornendo più porte per connessioni simultanee (PC per DNC, dispositivo separato per la raccolta dei dati, comunicazione esterna) senza condividere una porta.

D4: La sostituzione di A16B-2200-0910 incide sui parametri o sui programmi CNC?

I parametri e i programmi CNC risiedono nei moduli SRAM e FROM sulla scheda principale della CPU. La scheda opzionale non contiene dati CNC memorizzati. La sostituzione di A16B-2200-0910 non influisce su alcun dato di lavorazione memorizzato.
