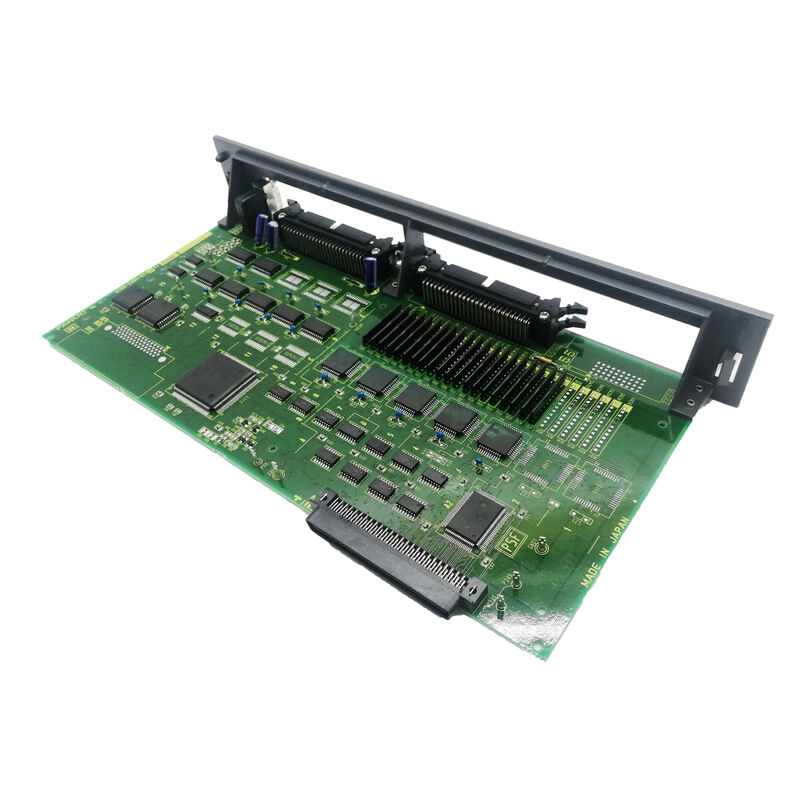

A16B-2200-0918 Scheda PCB Fanuc A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 ∙ FANUC Serie 16/18 Opzione 1 PCB grafico e buffer remoto ∙ CRT Video / DNC / RAM grafica espansa / F16B

Due funzioni avanzate in una sola scheda di opzioni

L'A16B-2200-0918 combina due significative espansioni di capacità CNC nella sua slot Opzione 1:

Processore grafico di visualizzazione con RAM ampliata:"RAM grafica ampliata" su questa scheda. This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

Comunicazione da Buffer:Remote Buffer è la tecnologia di interfaccia DNC ad alta velocità di FANUC.

• Un grande buffer di memoria di bordo che precarica i dati del programma da un computer host ad alta velocità
• Il CNC legge da questo buffer locale al proprio ritmo indipendentemente dalla disponibilità in tempo reale del computer host
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

Specificità principali

Buffer remoto contro DNC RS-232C standard

La distinzione tra Remote Buffer e RS-232C DNC standard è pratica:

Standard RS-232C DNC (come su A16B-2200-0910):Il PC ospitante invia i blocchi di programma uno alla volta mentre il CNC li esegue.o software overhead il buffer di blocco del CNC si svuotaCiò provoca un calo momentaneo della velocità di alimentazione (un'interruzione visibile e udibile del movimento di taglio) noto come "balbetta DNC".

Buffer remoto:L'host scarica l'intero programma (o gran parte del programma) nella memoria Remote Buffer su A16B-2200-0918 ad alta velocità prima o durante l'elaborazione.Il CNC legge dal suo buffer locale che è sempre pronto con i dati eliminando la dipendenza dal PCLa precisione di lavorazione a piena velocità di alimentazione programmata, anche con programmi molto lunghi, è mantenuta senza interruzioni.

Scenari di applicazione

Lavoratori di precisione per stampi e stampi:Un centro di lavorazione CNC per stampo e stampo della serie 16-B richiede la fornitura di file di percorso di grande dimensione (centinaia di migliaia di blocchi).Il Remote Buffer dell'A16B-2200-0918 fornisce un'alimentazione a blocco impeccabile senza balbuzie.

Errore della scheda grafica con fallimento del DNC:Una serie 16/18 CNC perde simultaneamente sia la sua capacità di controllo grafico che la sua comunicazione DNC Remote Buffer.

Domande frequenti

D1: Qual è la differenza tra A16B-2200-0910 (opzione 1 grafica + RS-232) e A16B-2200-0918 (opzione 1 grafica + buffer remoto)?

A16B-2200-0910 serve la precedente Serie 16 (modello F16), aggiungendo grafica e comunicazione RS-232C standard.l'aggiornamento della comunicazione da RS-232C a Remote Buffer , interfaccia DNC tamponata che elimina i problemi di tempistica DNC.

D2: Core Exchange significa che la scheda difettosa deve essere restituita?

Sì. "sostituzione del nucleo è richiesta" per A16B-2200-0918. viene fornita una scheda di sostituzione e la scheda difettosa deve essere restituita come nucleo. Il credito di sostituzione riduce il costo netto.A differenza dell'acquisto standard, la sostituzione del nucleo non è facoltativa · l'unità difettosa deve essere presentata.

D3: Se l'A16B-2200-0918 fallisce, l'operazione del DNC si interrompe completamente?

Se l'hardware del buffer remoto non funziona, la modalità DNC del buffer remoto non è più disponibile.Se il CNC può continuare a funzionare in modalità DNC degradata dipende dalla configurazione specifica della macchina e se sono disponibili porte seriali alternative per DNC a gocciolamento.

D4: La sostituzione dell'A16B-2200-0918 richiede una reinserzione dei parametri di comunicazione DNC?

I parametri di comunicazione (frequenza di segnalazione, bit di arresto, parità, impostazioni del buffer remoto) sono memorizzati nel parametro principale del CNC SRAM, non nella scheda delle opzioni.i parametri di comunicazione esistenti vengono ri-applicati automaticamenteVerifica la comunicazione con il DNC con un trasferimento del programma di prova prima di tornare in produzione.

D5: L'A16B-2200-0918 è compatibile anche con le macchine FANUC serie 18?

La serie 16 e la serie 18 condividono la stessa architettura delle schede opzionali e lo slot Opzione 1 accetta le stesse schede su entrambe le piattaforme.La designazione "F16B" nell'elenco del 2016 si riferisce alla famiglia di piattaforme di generazione 16/18 B..
