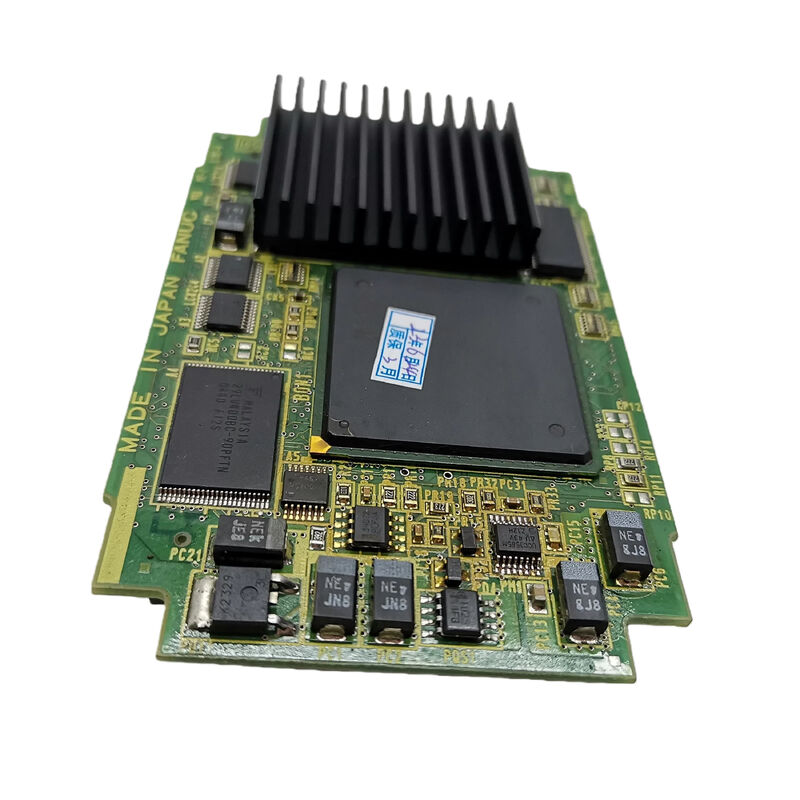

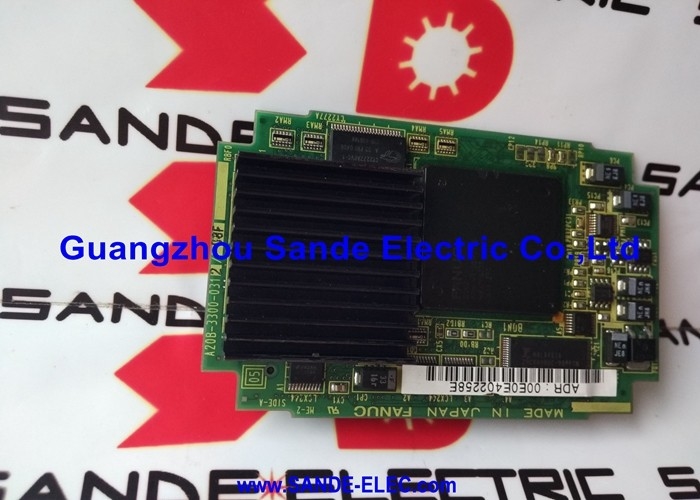

A20B-3300-0313 | Modulo CPU Pentium FANUC F0i-C - SDRAM da 32 MB / CNC serie 0i-C / Scheda processore plug-in / Logica e controllo macchina

Serie 0i-C: la piattaforma CNC dell'era Pentium

La serie FANUC 0i-C (F0i-C) è la terza generazione della piattaforma CNC 0i. Il processore Intel Pentium dell'A20B-3300-0313 segna un passo significativo rispetto all'hardware di classe 486DX2 della precedente generazione 0i-A:

Architettura di elaborazione:Il Pentium introduce una pipeline superscalare in grado di eseguire due istruzioni per ciclo di clock (rispetto alla singola istruzione per ciclo del 486). Per

Attività CNC legate al calcolo – interpolazione complessa con più assi simultanei, elevato numero di blocchi look-ahead – il vantaggio in termini di throughput del Pentium si traduce in più blocchi di programma elaborati per millisecondo.

Percorso dati più ampio:Il bus dati esterno a 64 bit del Pentium (rispetto ai 32 bit del 486) raddoppia la larghezza di banda della memoria per ciclo di clock. Per le operazioni CNC ad uso intensivo di memoria, ad esempio il caricamento di blocchi di programma di grandi dimensioni nel buffer look-ahead e la gestione delle tabelle dei parametri in tempo reale, una larghezza di banda maggiore riduce il tempo di attesa della CPU in memoria.

SD-RAM da 32 MB:L'A20B-3300-0313 integra 32 MB di SDRAM direttamente sul modulo CPU. La SDRAM (Synchronous DRAM) sincronizza le sue operazioni con l'orologio di sistema, eliminando gli stati di attesa della DRAM asincrona. Per un CNC che esegue l'intera suite software 0i-C con opzioni avanzate attive, 32 MB forniscono lo spazio di lavoro necessario.

Specifiche chiave

Ethernet ed elaborazione avanzata

La descrizione di fanuc-controller.com rileva che l'A20B-3300-0313 è "progettato per l'uso nei controller CNC FANUC (ad esempio, Serie 21i con Ethernet integrata ed esigenze di elaborazione avanzate)." Il processore Pentium e la capacità SDRAM da 32 MB supportano le funzionalità avanzate della generazione 0i-C/21i:

• Ethernet integrata per DNC e raccolta dati
• Funzione PC per applicazioni HMI personalizzate
• Programma look-ahead a densità più elevata per un contouring più fluido ad alta velocità
• Funzioni PMC avanzate

Scenari applicativi

0i-C Guasto del modulo CPU CNC:Un CNC serie 0i-C sviluppa un errore a livello di processore: allarmi che indicano guasti alla scheda CPU, stalli del CNC durante l'avvio o ripristini intermittenti del sistema. La sostituzione del modulo CPU A20B-3300-0313 ripristina il core di elaborazione senza influenzare nessun altro modulo.

Sostituzione pianificata del modulo CPU:Una macchina ad alta produzione con un CNC 0i-C di lunga durata sostituisce l'A20B-3300-0313 come parte di un programma di manutenzione preventiva, ripristinando la durata utile del modulo CPU.

Domande frequenti

D1: A20B-3300-0313 richiede la configurazione o il test della SDRAM dopo l'installazione?

La SDRAM è integrata direttamente nel modulo A20B-3300-0313 e non richiede configurazione o test separati. Alla prima accensione dopo aver installato la sostituzione, il POST (Power-On Self Test) del CNC testa automaticamente la SDRAM come parte della sequenza di avvio. Qualsiasi guasto della SDRAM rilevato in questa fase genera un allarme di sistema prima che il CNC riprenda il normale funzionamento.

D2: Come si confronta A20B-3300-0313 con A20B-3300-0475 (tipo A3, 128 MB di DRAM)?

Entrambi sono moduli CPU plug-in della serie A20B-3300, ma per diverse generazioni di CNC:

• A20B-3300-0313: classe Pentium, 32 MB di SDRAM, per la serie 0i-C
• A20B-3300-0475: tipo A3, 128 MB di DRAM, per la piattaforma più recente (configurazione 0i-D A3)

La SDRAM da 32 MB del modello 0313 rispetto ai 128 MB del modello 0475 riflette l'impronta del software e i requisiti di elaborazione delle rispettive generazioni di CNC. Questi moduli non sono intercambiabili.

Q3: Cosa è necessario controllare quando si sospetta che A20B-3300-0313 sia difettoso?

Prima di sostituire il modulo CPU: verificare che i binari di alimentazione dello slot della scheda principale siano conformi alle specifiche (5 V e 3,3 V a seconda dei casi); verificare che i moduli FROM siano correttamente posizionati e non danneggiati; verificare che la batteria SRAM sia integra (una batteria SRAM guasta può produrre sintomi che imitano i guasti della CPU). Se tutti i fattori esterni vengono confermati corretti e gli allarmi di sistema continuano a puntare a errori a livello di CPU, la sostituzione A20B-3300-0313 è appropriata.

D4: Il processore Pentium su A20B-3300-0313 è una CPU Intel consumer standard o una variante incorporata specifica FANUC?

Il processore di classe Pentium utilizzato nei moduli CNC FANUC è una versione industriale integrata dell'architettura Intel Pentium, selezionata per l'intervallo di temperature esteso, le specifiche di affidabilità e i requisiti di disponibilità di longevità delle applicazioni CNC industriali. Non è lo stesso dispositivo di un PC desktop standard Pentium, sebbene utilizzi la stessa architettura del set di istruzioni.
