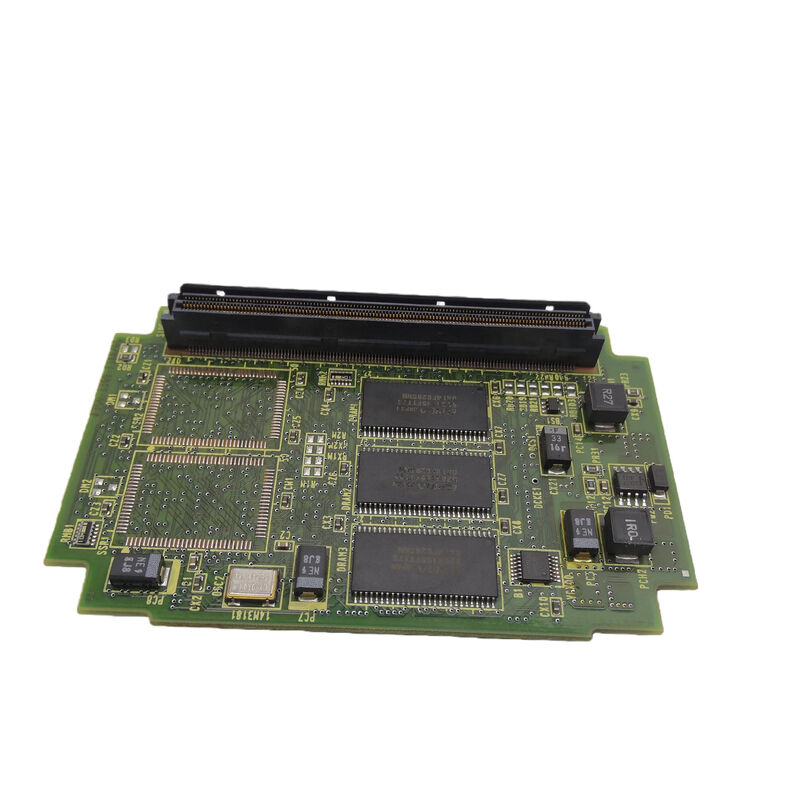

A20B-3300-0319 Scheda PCB Fanuc A20B33000319 A2OB-33OO-O3I9

A20B-3300-0319 | Modulo CPU Pentium FANUC serie 21i-B e 0i-B - DRAM da 32 MB / scheda processore a doppia piattaforma / famiglia A20B-3300-031x

Un modulo, due piattaforme CNC

L'A20B-3300-0319 è confermato SIA per la Serie 21i-B che per la Serie 0i-B: la designazione "21/0 i B" identifica esplicitamente la compatibilità della doppia piattaforma. Questo è insolito e vale la pena capirlo:

Serie 21i-B:La Serie 21i è la gamma medio-alta della gamma Serie i di FANUC e supporta configurazioni complesse di lavorazione e tornitura con più assi e opzioni CNC più avanzate rispetto alla 0i-B.

Serie 0i-B:La Serie 0i è il CNC di livello economico, progettato per centri di lavoro e di tornitura standard in cui l'efficienza dei costi è una priorità insieme alle prestazioni CNC affidabili.

Il fatto che entrambe le piattaforme condividano lo stesso modulo CPU (A20B-3300-0319) indica un'architettura di processore comune: software CNC diverso in esecuzione sullo stesso hardware, con opzioni software e configurazione che determinano il livello di capacità funzionale del CNC.

Specifiche chiave

DRAM da 32 MB: la configurazione con memoria più elevata della famiglia 031x

All'interno della famiglia di moduli Pentium A20B-3300-031x, diverse configurazioni DRAM soddisfano diversi requisiti di piattaforma:

L'A20B-3300-0319 da 32 MB fornisce il doppio della memoria di lavoro dell'A20B-3300-0312 (16 MB per 21i-B/210i-SB). Questa DRAM aggiuntiva supporta:

Maggiore densità di opzioni software:La piattaforma 21i-B con opzioni avanzate (trasformazione delle coordinate a 5 assi, contornatura AICC, multimandrino e gestione degli utensili) occupa più DRAM rispetto alla configurazione 21i-B standard. 32 MB forniscono spazio per queste configurazioni avanzate.

Evoluzione del software 0i-B:Con l'aggiunta di funzionalità e l'ampliamento del set di opzioni del software 0i-B di FANUC, 32 MB hanno garantito una memoria di lavoro sufficiente per la crescente impronta del software.

Scenari applicativi

Guasto del modulo CPU CNC 21i-B:Un centro di lavoro FANUC serie 21i-B con modulo CPU da 32 MB sviluppa un guasto del processore. L'A20B-3300-0319 viene identificato e sostituito. L'elaborazione viene ripristinata.

Sostituzione del modulo CNC 0i-B:Un centro di tornitura CNC Serie 0i-B richiede la sostituzione del modulo CPU. L'A20B-3300-0319 è confermato dall'etichetta del modulo installato. La sostituzione ripristina la funzione CNC 0i-B.

Domande frequenti

D1: A20B-3300-0319 è intercambiabile tra i sistemi CNC 21i-B e 0i-B?

Il modulo è confermato compatibile con entrambe le piattaforme, il che significa che può funzionare nello zoccolo della scheda principale di entrambi i CNC. Tuttavia, se lo spostamento di un modulo da una macchina 0i-B a una 21i-B (o viceversa) è un'azione di manutenzione supportata dipende dal fatto che i socket della scheda principale siano identici. L'hardware del modulo è lo stesso; il software CNC caricato da FROM determina il comportamento del CNC.

D2: Cosa distingue A20B-3300-0319 (32 MB) da A20B-3300-0312 (16 MB) per la piattaforma 21i-B?

Entrambi servono il 21i-B ma con DRAM diversa. A20B-3300-0312 fornisce 16 MB di memoria di lavoro; A20B-3300-0319 fornisce 32 MB. Il modulo da 32 MB può ospitare più opzioni software e configurazioni più complesse. Se uno specifico CNC 21i-B utilizza il modulo da 16 MB o 32 MB dipende dalla versione del software e dalle opzioni installate: verificare dal record di configurazione hardware della macchina.

D3: A20B-3300-0319 è uguale a A20B-3300-0313 (32 MB SDRAM per 0i-C)?

N. A20B-3300-0319 (32 MB DRAM, 21i-B/0i-B) e A20B-3300-0313 (32 MB SDRAM, 0i-C) sono moduli diversi. Hanno la stessa capacità di memoria ma servono piattaforme diverse (0i-B vs 0i-C) e utilizzano potenzialmente tecnologie di memoria diverse (DRAM vs SDRAM). Non sono intercambiabili.

Q4: La sostituzione di A20B-3300-0319 influisce sui parametri o sui programmi CNC?

No. I parametri e i programmi CNC risiedono nei moduli SRAM e FROM. La sostituzione di A20B-3300-0319 non influisce su questi valori memorizzati. Dopo aver installato la sostituzione, il CNC si avvia normalmente.
