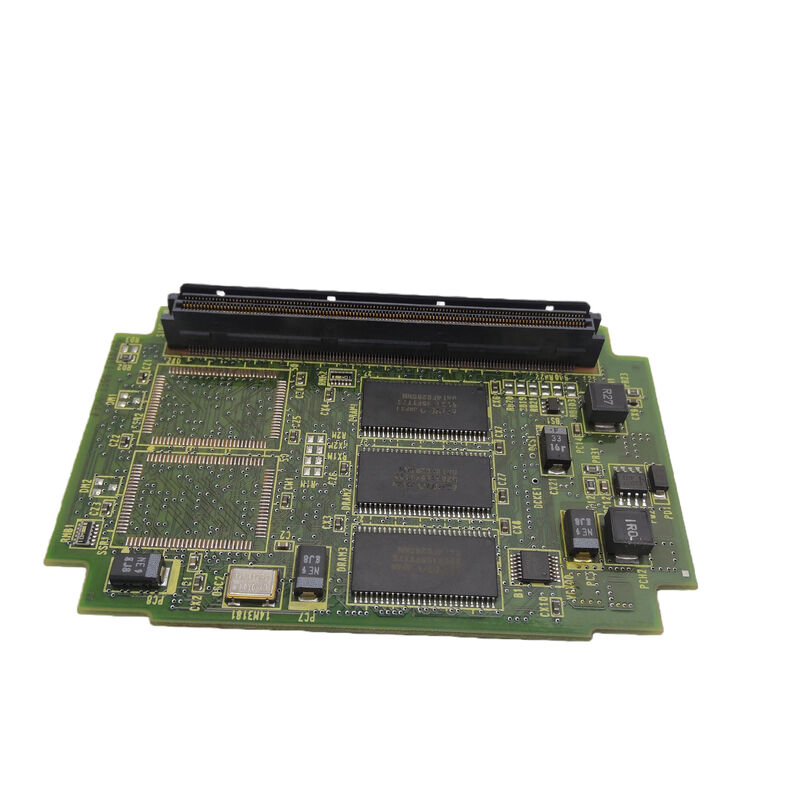

A20B-3300-0362 Scheda PCB Fanuc A20B33000362 A2OB-33OO-O362

A20B-3300-0362 ∙ FANUC Display Control Module ∙ Interfaccia operatore CNC / driver display / Serie A20B-3300-036x

Modulo di controllo dell'esposizione Dedicated Display Processing

L'A20B-3300-0362 è un Display Control Module una scheda plug-in dedicata che gestisce l'interfaccia di visualizzazione dell'operatore del CNC.L'architettura di FANUC assegna il controllo dello schermo a un modulo dedicato.

Questa separazione offre importanti vantaggi operativi:

Larghezza di banda di visualizzazione indipendente:La CPU principale può concentrarsi interamente sull'interpolazione del movimento, il coordinamento servo e l'esecuzione PMC senza condividere le risorse di elaborazione con l'aggiornamento dello schermo e la gestione dello schermo.

Interfaccia operatore stabile:Anche quando il sistema di movimento del CNC è al massimo del carico computazionale, complesso contorno a 5 assi, multi-asse di prospezione,elaborazione rapida dei blocchi il modulo di visualizzazione mantiene gli aggiornamenti di schermo senza intoppi e la gestione delle chiavi di ingresso reattiva.

Isolamento da guasti modulare:Se il modulo di visualizzazione sviluppa un guasto, la capacità di lavorazione del CNC non è influenzata.un guasto principale della CPU può essere diagnosticato tramite un modulo di visualizzazione funzionante che può continuare a fornire informazioni di allarme e stato.

Informazioni chiave sul prodotto

A20B-3300-036x Architettura di controllo display

all'interno della serie A20B-3300, la gamma 036x raggruppa i moduli di controllo relativi al display.L'A20B-3300-0362 è il modulo di controllo del display all'interno di questo gruppo, che gestisce il flusso di dati dal contenuto dello schermo generato dal software del CNC all'hardware fisico dell'operatore.

Il controllo dello schermo in un CNC FANUC comprende diversi livelli:

Generazione video:Convertire i dati di visualizzazione interni del CNC, caratteri di testo, primitivi grafici, posizione del cursore, nel formato del segnale video che il controller del display LCD si aspetta.

Rendering di caratteri e grafica:Il modulo di visualizzazione può contenere l'insieme di caratteri basato su ROM utilizzato per la visualizzazione del testo CNC e la logica di rendering grafico per gli elementi grafici (grafica della posizione degli assi, indicatori di allarme,pulsanti sullo schermo).

Sincronizzazione della visualizzazione:Generare i segnali di sincronizzazione orizzontale e verticale che mantengono un tempo di visualizzazione stabile, garantendo che ogni riga di pixel sia scritta nella posizione corretta all'interno della cornice del display.

Processo di elaborazione di input chiave:Le scansioni della matrice delle chiavi della tastiera dell'operatore sono spesso gestite dal controller dell'unità di visualizzazione. Il modulo di visualizzazione può elaborare i dati di scansione delle chiavi e passare i codici chiave decodificati alla CPU principale.

Scenari di applicazione

Errore di visualizzazione CNC:Un CNC FANUC sviluppa problemi di visualizzazione: schermo distorto, visualizzazione errata di caratteri o perdita di visualizzazione mentre il CNC continua la lavorazione.Il modulo di controllo del display A20B-3300-0362 è identificato come difettosoLa sostituzione ripristina la corretta funzione di visualizzazione.

Manutenzione del sistema di visualizzazione:Un sistema di controllo CNC FANUC viene sottoposto a manutenzione elettronica.

Domande frequenti

Q1: Il guasto di A20B-3300-0362 incide sulla capacità di lavorazione CNC?

Il modulo di controllo del display gestisce l'interfaccia dell'operatore, le funzioni dello schermo e della tastiera.l'operatore perde l'interfaccia visiva ma le funzioni di lavorazione di base del CNC (esecuzione del programma)In pratica, il funzionamento sicuro è impossibile senza un display funzionante, ma la macchina non si ferma meccanicamente a causa di un guasto del modulo di visualizzazione.

D2: Quali modelli CNC FANUC utilizzano A20B-3300-0362?

I moduli di controllo display A20B-3300 servono varie generazioni CNC FANUC che utilizzano l'architettura modulare del controller display.Confirmare il modello CNC specifico dalla tabella dei pezzi di ricambio del manuale di hardware FANUC CNC applicabile.

D3: La sostituzione dell'A20B-3300-0362 richiede una configurazione del software?

Il modulo di controllo del display è una scheda di interfaccia hardware che in genere non richiede alcuna configurazione software dopo la sostituzione.La funzione di visualizzazione si ripristina automaticamente quando il modulo di ricambio è montato e il sistema viene alimentato. Conferma dalla documentazione di servizio FANUC applicabile.

D4: Qual è la relazione tra A20B-3300-0362 e il modulo GUI (A20B-3300-0551)?

Il modulo GUI (A20B-3300-0551) fornisce un'elaborazione grafica ad alte prestazioni con 128 MB di DRAM per visualizzazione avanzata e funzionalità PC.L'A20B-3300-0362 è un modulo di controllo dell'esposizione nella gamma 036x con un'architettura di interfaccia di visualizzazione precedente o di livello diversoEssi rappresentano diversi approcci di gestione del display per le diverse generazioni o configurazioni FANUC CNC.
