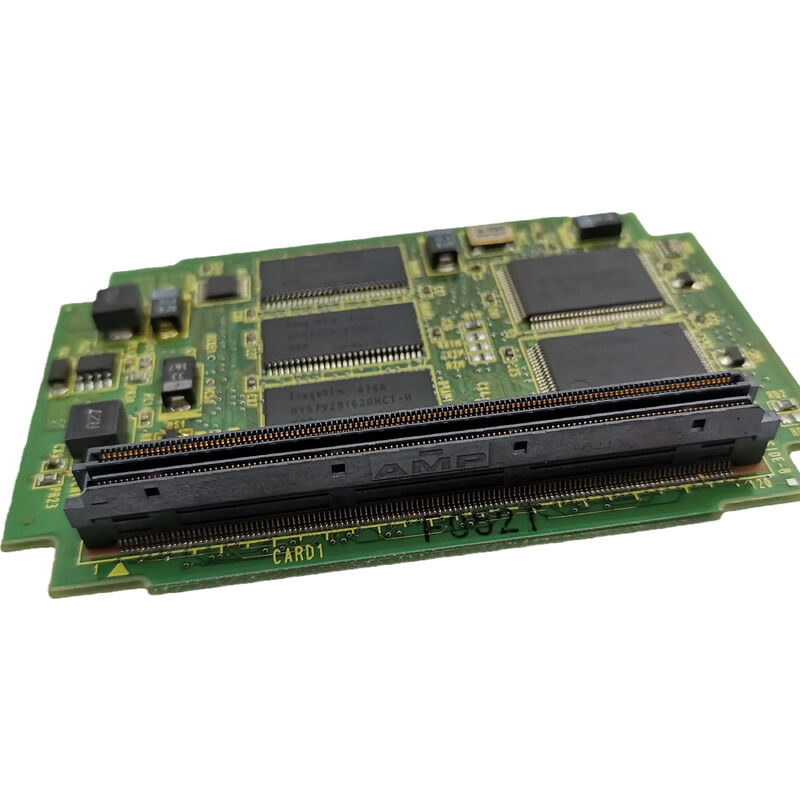

A20B-3300-0393 Scheda PCB Fanuc A20B33000393 A2OB-33OO-O393

A20B-3300-0393 | Scheda servocontrollo FANUC FSSB a 2 assi - Modulo CNC a canale singolo / a 2 assi / Serie A20B-3300-039x

FSSB a 2 assi: servocontrollo compatto

L'A20B-3300-0393 offre il servocontrollo FSSB a 2 assi in un'unica scheda plug-in. Mentre le varianti a 8 assi (0390) e 6 assi (0391) della stessa famiglia si rivolgono a macchine multiasse e controller di robot, la scheda a 2 assi serve applicazioni in cui solo due servoassi necessitano del controllo collegato a FSSB.

Due assi rappresentano il minimo fondamentale per il movimento CNC e coprono una parte significativa della popolazione di macchine utensili CNC:

Torni CNC di base:Il centro di tornitura CNC più semplice controlla l'asse Z (traversata del carrello lungo il bancale) e l'asse X (movimento della slitta trasversale per il controllo del diametro). Esattamente 2 assi. L'A20B-3300-0393 copre completamente questa configurazione con una scheda.

Rettificatrici a 2 assi:Una rettificatrice di superficie o una rettificatrice cilindrica con assi X e Z servo – non di più – utilizza il servocontrollo a 2 assi.

Posizionatori ausiliari a 2 assi:Nelle celle robotizzate o FMS (sistemi di produzione flessibili), i servoposizionatori a 2 assi gestiscono l'orientamento o il trasferimento del pezzo. L'A20B-3300-0393 fornisce l'interfaccia servo FSSB per queste servounità periferiche.

Aggiornamenti del servo da analogico a FSSB:Le macchine che originariamente utilizzavano l'interfaccia servo analogica, quando aggiornate a azionamenti compatibili con FSSB, possono utilizzare A20B-3300-0393 per fornire l'interfaccia host FSSB per una configurazione a 2 assi.

Specifiche chiave

Famiglia A20B-3300-039x: opzioni conteggio assi

La famiglia di schede servo 039x C5410A copre l'intera gamma di conteggi di assi FSSB:

La scheda a 2 assi è l'estremità compatta di questa famiglia e fornisce l'interfaccia servo FSSB essenziale per le configurazioni di assi CNC più basilari. Nonostante il numero di assi inferiore, utilizza la stessa tecnologia FSSB e la stessa architettura di servocontrollo dei fratelli con numero di assi più elevato.

Scenari applicativi

Guasto della scheda servo del tornio CNC a 2 assi:Gli assi Z e X di un tornio CNC sviluppano allarmi di comunicazione FSSB simultanei. Il guasto è identificato come A20B-3300-0393. La sostituzione ripristina la comunicazione FSSB degli assi Z e X.

Interfaccia servo posizionatore a 2 assi:Il servoposizionatore a 2 assi di una cella robotizzata utilizza A20B-3300-0393 come scheda servo FSSB per i suoi azionamenti di posizionamento.

Domande frequenti

D1: Cosa succede se il collegamento a margherita FSSB tra le due unità viene interrotto?

Se il cavo in fibra tra Drive 1 e Drive 2 è rotto, la scheda FSSB non può più comunicare con Drive 2. L'asse 2 genererà allarmi di comunicazione FSSB. Affinché entrambi gli assi funzionino, è necessario mantenere l'integrità di entrambe le connessioni in fibra, dalla scheda all'unità 1 e dall'unità 1 all'unità 2.

D2: A20B-3300-0393 può azionare più di 2 assi se vengono aggiunti ulteriori azionamenti alla catena FSSB?

No. L'A20B-3300-0393 è configurato solo per 2 assi. La configurazione del protocollo FSSB della scheda servo definisce quanti azionamenti vengono indirizzati in ciascun frame FSSB. L'aggiunta di un terzo azionamento alla catena a margherita non verrà riconosciuta: verranno serviti solo 2 assi.

Q3: La sostituzione di A20B-3300-0393 richiede il reinserimento dei parametri del servo?

No. I parametri del servo per entrambi gli assi risiedono nella SRAM principale del CNC. Dopo aver montato la sostituzione, il CNC ricarica automaticamente i parametri. Verificare la risposta del servo a bassa velocità su entrambi gli assi prima di riprendere la produzione.

D4: La connessione FSSB dell'A20B-3300-0393 è identica a quella dell'A20B-3300-0391 (6 assi)?

Entrambi utilizzano la stessa interfaccia fisica FSSB: un connettore in fibra ottica che si collega alla prima unità della catena a margherita. I cavi in ​​fibra e l'hardware dell'unità sono compatibili con tutta la famiglia 039x. La differenza sta nel numero di unità a cui il protocollo della scheda è configurato per indirizzare: 2 per A20B-3300-0393, 6 per A20B-3300-0391.

Q5: A quali amplificatori del servoazionamento può connettersi A20B-3300-0393?

L'A20B-3300-0393 si collega a qualsiasi servoamplificatore FANUC con un connettore di ingresso FSSB, comprese le serie Alpha-i SVM1, SVM2 e SVM3 (A06B-6096, A06B-6114) e le unità serie βi con interfaccia FSSB. L'azionamento deve supportare la versione del protocollo FSSB compatibile con il sistema CNC.
