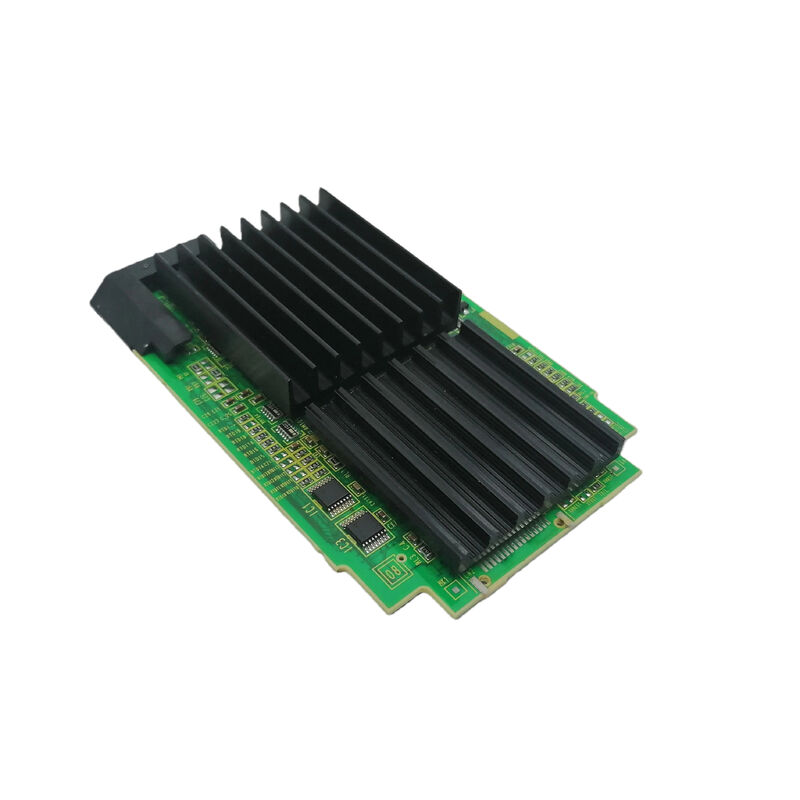

A20B-3300-0420 Scheda PCB Fanuc A20B33000420 A2OB-33OO-O42O

A20B-3300-0420 | Modulo di interfaccia utente grafica FANUC: DRAM da 64 MB/processore display dedicato/interfaccia operatore CNC

Modulo GUI da 64 MB: elaborazione display dedicata

L'A20B-3300-0420 è un modulo di interfaccia utente grafica dedicato: una scheda processore plug-in assegnata esclusivamente al display operatore e alle funzioni dell'interfaccia grafica del CNC.

Il principio architetturale di FANUC per i sistemi CNC avanzati divide la responsabilità di elaborazione:

Modulo CPU principale:Gestisce l'esecuzione del codice G, l'interpolazione dei servoassi, il ladder PMC e tutte le funzioni di controllo della macchina. Il suo carico di lavoro cresce con la complessità della macchina.

Modulo GUI (A20B-3300-0420):Gestisce tutto ciò che vede l'operatore: generazione del contenuto dello schermo, rendering della grafica del percorso utensile, gestione dei menu, elaborazione degli input chiave e funzione PC se abilitata. L'elaborazione del modulo GUI è completamente indipendente dal carico di lavoro di lavorazione.

Questa indipendenza garantisce che il display rimanga reattivo e stabile anche quando la CPU principale è pesantemente caricata con complessi calcoli di movimento multiasse.

Specifiche chiave

64 MB: quale elaborazione del display ha bisogno di questa memoria

64 MB supportano l'intero set di funzioni GUI per la piattaforma CNC utilizzata dallo 0420:

Buffer di visualizzazione:Un display LCD a colori 800×600 richiede circa 1,4 MB per frame buffer. Con i buffer anteriore e posteriore per aggiornamenti fluidi dello schermo, questo consuma circa 3 MB, ben entro l'allocazione di 64 MB.

Grafica del percorso utensile:La funzione di controllo del programma grafico del CNC rende il percorso utensile come grafica 3D o 2D. Ciò richiede la memorizzazione delle coordinate del percorso utensile analizzato, l'esecuzione della proiezione da 3D a 2D e il mantenimento dell'immagine renderizzata in memoria. 64 MB offrono ampio spazio anche con programmi multitool complessi.

Gestione dello stato dei menu e delle schermate:Tutte le visualizzazioni dello schermo CNC — POSIZIONE, PROG, OFFSET, DIAGNOSI, MESSAGGIO, GRAFICO — mantengono simultaneamente il contenuto corrente nella memoria del modulo GUI per un cambio schermo istantaneo. I dati sullo stato combinati possono contenere comodamente 64 MB.

Runtime funzione PC (se abilitata):Il livello funzioni del PC, ove presente, affianca la funzione di visualizzazione del CNC. 64 MB forniscono uno spazio di lavoro per applicazioni di funzioni PC standard senza sovraccarico di memoria.

Scenari applicativi

Errore del modulo GUI: perdita di visualizzazione mentre il CNC continua:Un CNC FANUC sviluppa un errore di visualizzazione: il pannello operatore non mostra alcuna immagine o uno schermo bloccato mentre il CNC continua la lavorazione. L'A20B-3300-0420 viene identificato come guasto. La sostituzione ripristina il display.

Manutenzione del modulo GUI:Un CNC FANUC con orari di servizio prolungati è sottoposto a manutenzione di controllo. L'A20B-3300-0420 viene sostituito per ripristinare il modulo display in condizioni sicuramente buone ed eliminare il degrado del display legato all'età.

Domande frequenti

D1: Se A20B-3300-0420 si guasta durante un ciclo di lavorazione, la macchina si ferma?

La CPU principale continua a eseguire il programma: il movimento degli assi e le sequenze PMC non vengono influenzati dal guasto del modulo GUI. Il display mostrerà un guasto o si spegnerà, rendendo impossibile all'operatore il monitoraggio del ciclo. L'azione corretta è consentire il completamento sicuro del blocco di programma corrente e quindi risolvere l'errore del modulo GUI.

D2: A20B-3300-0420 (64MB) può sostituire A20B-3300-0551 (128MB) nello stesso CNC?

Queste sono diverse configurazioni di memoria del modulo GUI. La variante da 64 MB non sostituisce la variante da 128 MB se il software del CNC o la funzione del PC richiedono 128 MB. Tuttavia, se la capacità di 64 MB è sufficiente per la specifica configurazione del CNC, lo 0420 potrebbe essere compatibile. Confermare dalla documentazione hardware FANUC applicabile prima della sostituzione.

Q3: Il modulo GUI memorizza parametri o programmi CNC?

No. I parametri CNC, i programmi pezzo e il ladder PMC risiedono in moduli SRAM e FROM dedicati sulla scheda principale. La DRAM da 64 MB del modulo GUI è una memoria di lavoro volatile: contiene solo lo stato di visualizzazione e i dati di runtime. La sostituzione di A20B-3300-0420 non influisce sui dati di lavorazione memorizzati.

Q4: Quali piattaforme CNC utilizzano A20B-3300-0420?

L'A20B-3300-0420 serve piattaforme CNC FANUC che utilizzano l'architettura GUI modulare A20B-3300, principalmente CNC serie i con slot per moduli display dedicati. Confermare il modello CNC applicabile dalla tabella delle parti di ricambio della documentazione hardware.

D5: A20B-3300-0420 (64MB) è adatto per sistemi CNC con funzione PC?

64 MB sono sufficienti per applicazioni di funzioni PC di portata moderata. La personalizzazione HMI standard, il software di comunicazione DNC e le applicazioni di raccolta dati di produzione funzionano generalmente all'interno di un runtime del modulo GUI da 64 MB. Se l'applicazione della funzione PC ha requisiti di memoria più elevati, il modulo GUI da 128 MB (A20B-3300-0551) è più appropriato.
