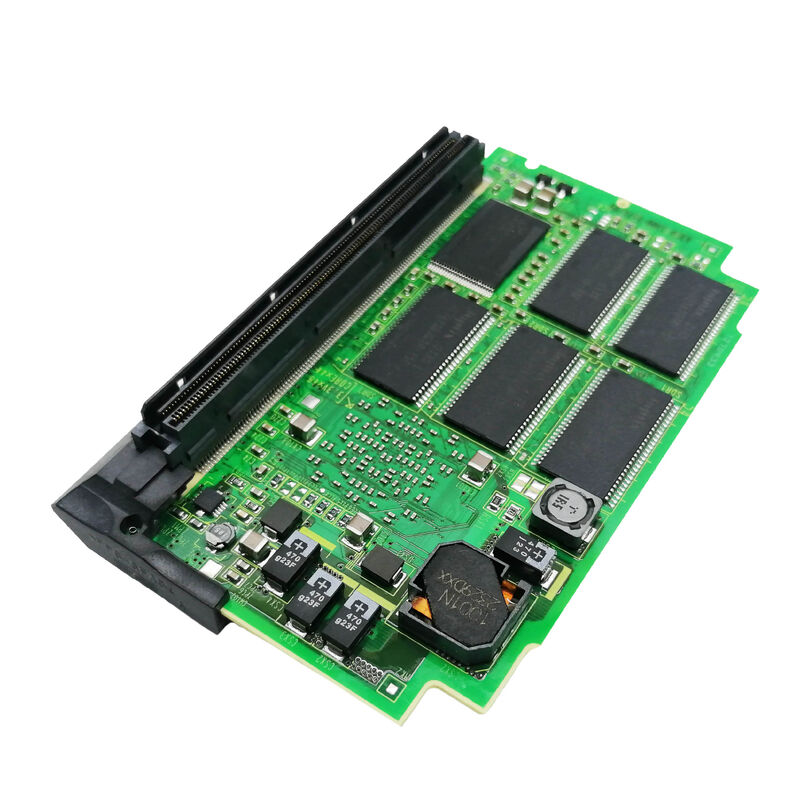

A20B-3300-0440 Scheda PCB Fanuc A20B33000440 A2OB-33OO-O44O

A20B-3300-0440∙ FANUC FSSB Modulo di servo a 2 percorsi per asse B26 30i / 31i / 32i / R-30i / DSP4 / Espansione servo multi-corso

Modulo servomodulo a due percorsi che cosa significa "2 percorsi"

La definizione di "2 PATH" nella terminologia CNC di FANUC si riferisce al controllo a 2 percorsi, una configurazione CNC in cui due sequenze di programmi indipendenti vengono eseguite simultaneamente all'interno dello stesso controller.Ogni percorso ha il proprio blocco di programma, il proprio fusile, il proprio insieme di assi servo e il proprio sistema di coordinate.tutti gli assi contribuiscono ad una sequenza di movimento coordinata.

Nei sistemi a 2 percorsi, i due percorsi funzionano indipendentemente L'A20B-3300-0440 fornisce l'interfaccia servo FSSB che supporta questa architettura a 2 percorsi ̇ i suoi doppi percorsi FSSB si collegano ai servo drive che servono entrambi i percorsi di programma CNC simultaneamente.

Informazioni chiave sul prodotto

DSP4 Tecnologia avanzata di servo-elaborazione

L'A20B-3300-0440 utilizza la tecnologia DSP4 (Digital Signal Processor, 4a generazione).DSP4 rappresenta l'ASIC avanzato di FANUC per la piattaforma 30i/31i/32i, che sostituisce il C5410A utilizzato nelle schede servo 039x di generazione B.Il DSP4 prevede:

Potenza di elaborazione superiore:Il supporto di più assi e di una coordinazione servo più complessa per unità di tempo ¥ essenziale per le configurazioni multi-via e con un alto numero di assi della piattaforma 30i.

Algoritmi di controllo servo avanzati:I moduli basati su DSP4 supportano le più recenti modalità di controllo servo di FANUC HRV, fornendo una larghezza di banda servo più elevata e prestazioni di tracciamento migliori.

Sincronizzazione su più percorsi:Coordinamento dei dati di servo per assi su due percorsi di programma CNC indipendenti all'interno dello stesso ciclo FSSB.

Scenari di applicazione

30i sistema di lavorazione CNC a due vie:Un FANUC 30i CNC controlla un tornio a torretta gemella con percorsi principali e sottospindolari indipendenti.

Robot R-30i con cella a più assi:Un controllore robot R-30i in una cellula di automazione complessa utilizza l'A20B-3300-0440 per estendere la sua capacità servo FSSB per giunture e assi esterni del robot.

Domande frequenti

D1: Che cosa significa la designazione "B26" per A20B-3300-0440?

"B26" è l'identificatore del tipo di modulo all'interno della famiglia di servomoduli A20B-3300-044x FSSB. "B" identifica la compatibilità della piattaforma di generazione B. "26" è il numero di tipo specifico all'interno di questa generazione,distinguere questa configurazione a due percorsi da B24 (2 percorsi a 16 assi) e B11 (1 percorso a 4 assi).

D2: Quanti assi servo supporta A20B-3300-0440 sui suoi 2 percorsi?

Il numero di assi per il modulo B26 è definito dalla documentazione hardware applicabile della serie FANUC 30i.La descrizione specifica "2 PATH AXIS SERVO MODULE" senza un numero esplicito di assi ¢ che lo distingue da B24 (16 assi indicati) e B11 (4 assi indicati). Confirmare la capacità esatta dell'asse dal manuale hardware FANUC 30i/31i/32i applicabile.

D3: L'A20B-3300-0440 è intercambiabile con l'A20B-3300-0442 (B24, 16 assi)?

Entrambi sono moduli FSSB a 2 percorsi per la piattaforma 30i, ma B26 e B24 sono designazioni di tipo diverse con specifiche diverse.Il modulo corretto per una macchina specifica è identificato dalla designazione del modulo corrispondente alle specifiche della scheda principale.

D4: La sostituzione di A20B-3300-0440 richiede modifiche dei parametri del servo?

No, i parametri del servo per tutti gli assi su entrambi i percorsi risiedono nella SRAM principale del CNC.il CNC ricarica tutti i parametri del servo e ristabilisce la comunicazione FSSB per entrambi i percorsi del programmaVerificare la risposta del servo a bassa velocità su tutti gli assi in entrambi i percorsi prima di riprendere la produzione.
