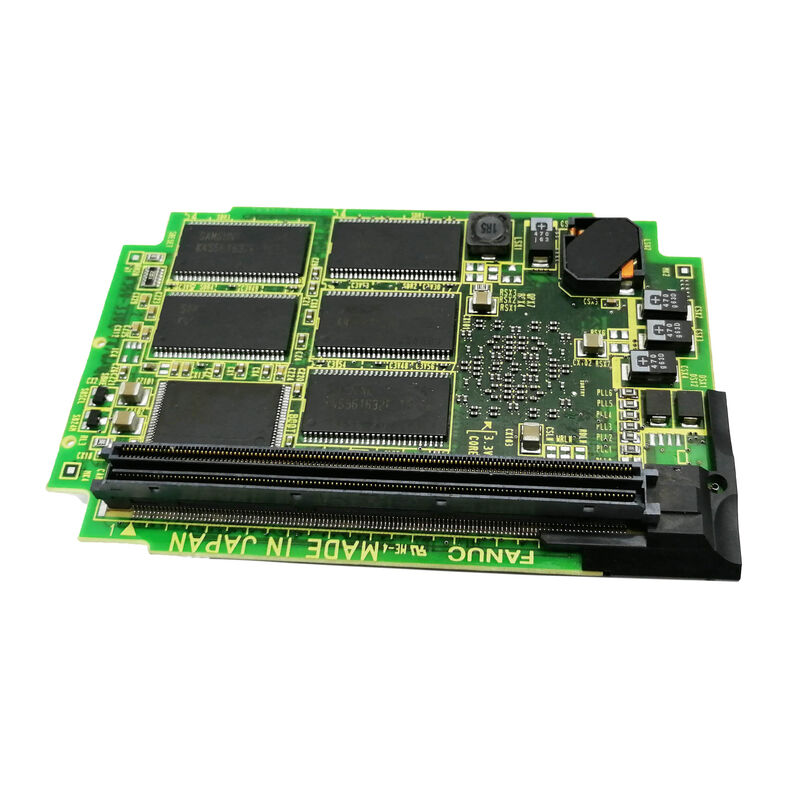

A20B-3300-0470 Scheda PCB Fanuc A20B33000470 A2OB-33OO-O47O

A20B-3300-0470∙ FANUC B2 Pentium CPU Module ∙ 64MB DRAM / Serie 16i-B e 18i-B / Predecessore di B3 / 0 ∙ 60°C

La CPU Pentium da 64 MB per la serie 16i-B/18i-B

DNC Electronics conferma l'A20B-3300-0470: "Processore B2 + modulo DRAM Serie 16i e 18i Controlli. CPU Pentium con DRAM di 64MB modello B.montato su controlli della serie 16i e 18i di generazione successiva del modello B. "

L'A20B-3300-0470 (B2, 64MB) e l'A20B-3300-0471 (B3, 128MB) sono le due opzioni di modulo CPU per le piattaforme FANUC Serie 16i-B e 18i-B:

The B2 (0470) at 64MB bridges between the Pentium MMX generation's 16MB and the B3's 128MB — providing substantial working memory headroom for the 16i-B and 18i-B without the maximum 128MB capacity of the B3 generation.

Specificità principali

64MB DRAM

La DRAM da 64 MB del modulo B2 fornisce ampia memoria di lavoro per configurazioni CNC da standard a moderatamente complesse da 16i-B/18i-B:

Set di opzioni software standard:Le opzioni 16i-B/18i-B più comunemente installate rigid tap, AICC, trasformazioni a 5 assi, servo tuning funzionano comodamente all'interno della allocazione di memoria di lavoro di 64 MB.

Complessità tipica del programma:I programmi G-code per applicazioni tipiche di centri di lavorazione e centri di tornitura sono eseguiti da 64 MB senza vincoli di memoria in termini di profondità di osservazione o velocità di esecuzione.

Display e funzioni di sistema:La gestione del display del CNC, le funzioni diagnostiche e la comunicazione seriale funzionano tutte entro 64 MB per le configurazioni di sistema standard.

Per i sistemi 16i-B più fortemente optati, il modulo B3 (0471) a 128MB fornisce spazio aggiuntivo ma il B2 a 64MB è la specifica corretta per le configurazioni di sistema che lo utilizzano.

Scenari di applicazione

Errore della CPU 16i-B CNC B2:Un FANUC Serie 16i-B CNC con un modulo CPU B2 sviluppa guasti a livello del processore.

sostituzione del modulo autonomo 18i-B:Una serie 18i-B CNC con una scheda principale standalone A20B-3200-042x richiede la sostituzione del modulo CPU B2.

Domande frequenti

D1: Qual è la differenza tra B2 (A20B-3300-0470, 64MB) e B3 (A20B-3300-0471, 128MB)?

Entrambi servono la piattaforma Serie 16i-B/18i-B con elaborazione di classe Pentium.Il B3 supporta configurazioni 16i-B/18i-B più opzionali e serve anche il 21i-B (0471 è confermato per 16i-B), 18i-B e 21i-B). Il B2 è specificamente il modulo da 64 MB per 16i-B e 18i-B senza la memoria estesa del B3.

D2: L'A20B-3300-0470 (B2) è un sostituto adatto per il modulo Pentium MMX precedente A20B-3300-0600?

Sia l'A20B-3300-0600 (Pentium MMX, 16MB) che l'A20B-3300-0470 (B2, 64MB) servono la serie 16i-B/18i-B.Se il 0470 può collegarsi direttamente dove è stato montato il 0600 dipende dalla specifica della presa della scheda principale. Confirmare dalla documentazione hardware applicabile prima di sostituire.

D3: La sostituzione di A20B-3300-0470 incide sui parametri o sui programmi CNC?

No. I parametri e i programmi CNC risiedono nei moduli SRAM e FROM separati dalla scheda CPU. La sostituzione di A20B-3300-0470 non influisce sui dati memorizzati.il CNC si avvia da FROM e legge i parametri da SRAM normalmente.

D4: A20B-3300-0470 può essere montato in una scheda principale progettata per B3 (A20B-3300-0471)?

I moduli B2 e B3 sono moduli di capacità diversi per la stessa piattaforma. Whether a B2 module is compatible in a main board socket that supports the B3 depends on the memory interface specification — a B2 may function correctly but only provide 64MB working memory rather than 128MB. Confirmare dalla documentazione hardware FANUC 16i-B prima di montare un modulo di capacità inferiore come sostituto.
