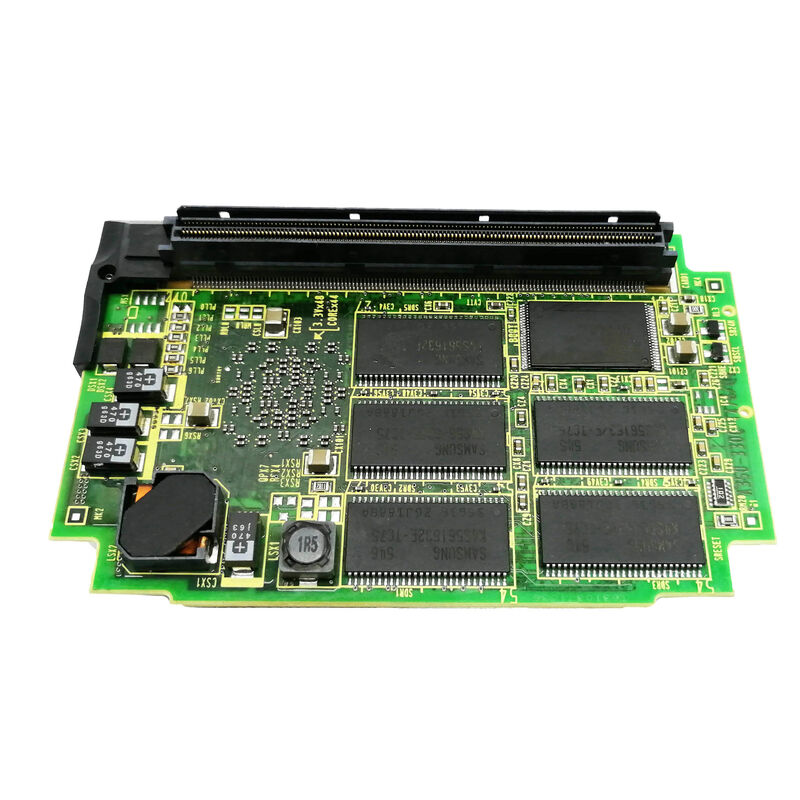

A20B-3300-0471 Scheda PCB Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471∙ FANUC B3 Generazione CPU Modulo ∙ 128MB DRAM / Serie 16i-B / 18i-B / 21i-B / Processore CNC ad alte prestazioni

B3 L'aggiornamento di alta memoria per i sistemi CNC i-B

L'A20B-3300-0471 rappresenta un significativo incremento delle risorse di elaborazione per la generazione FANUC i-B CNC.A20B-3300-0602/0603 per 21i-B) fornito 16MB o 32MB di DRAM, la generazione B3 offre 128 MB ¢ da quattro a otto volte la memoria di lavoro dei moduli precedenti.

La designazione "B3" identifica due cose:

• B:La generazione di hardware connessa alla piattaforma CNC della serie i-B
• 3:Il tipo all'interno di questa generazione è posizionato come il terzo tipo nella famiglia di moduli CPU serie B

Questo modulo da 128 MB è progettato per le configurazioni CNC della serie i-B in cui le precedenti capacità di memoria hanno raggiunto i loro limiti.

Specificità principali

A20B-3300-047x La famiglia di moduli da 128 MB

La gamma 047x copre tutti i moduli di CPU ad alta memoria da 128 MB per varie piattaforme CNC FANUC:

Il modulo B3 (0471) si distingue per la sua confermata compatibilità con i tre principali CNC della serie i-B: 16i-B, 18i-B e 21i-B.

Scenari di applicazione

Aggiornamento della memoria CNC i-B:Un CNC FANUC 16i-B che esegue un modulo CPU da 16 MB presenta instabilità dopo l'installazione di opzioni software aggiuntive.Il modulo A20B-3300-0471 B3 è dotato di memoria di lavoro da 128 MB che ospita comodamente il complemento completo opzionale.

Errore del modulo CPU CNC 21i-B:Un sistema CNC Serie 21i-B con modulo CPU di tipo B3 sviluppa un guasto del processore.

Domande frequenti

D1: L'A20B-3300-0471 è retrocompatibile come sostituto dei moduli Pentium MMX precedenti (A20B-3300-0600 o A20B-3300-0602) nello stesso i-B CNC?

Il modulo B3 fornisce più DRAM (128 MB vs 16 ¢ 32 MB) sulla stessa piattaforma i-B.Se si tratta di un plug-in sostitutivo per i moduli Pentium MMX dipende dalla compatibilità della scheda principale con il tipo di modulo B3- prima di montare un modulo B3 al posto di un modulo Pentium MMX, verificare il manuale di manutenzione FANUC per il modello CNC specifico.

D2: A20B-3300-0471 migliora le prestazioni CNC rispetto a un modulo Pentium MMX da 16 MB?

Sì, in situazioni di memoria limitata. gli ulteriori 112 MB di DRAM eliminano i vincoli di memoria sui sistemi completamente opzionali, l'uso del buffer di previsione e il funzionamento delle funzioni del PC. The fundamental processor performance depends on the B3's specific processor architecture relative to the Pentium MMX — the primary benefit of 0471 is memory capacity expansion rather than pure processor speed.

D3: La sostituzione di A20B-3300-0471 incide sui parametri o sui programmi memorizzati?

No. Tutti i parametri e i programmi CNC risiedono in moduli SRAM e FROM separati dal modulo CPU. La sostituzione di A20B-3300-0471 non influisce su questi valori memorizzati.Il CNC avvia da FROM e legge i parametri da SRAM dopo l'installazione della sostituzione.

D4: L'A20B-3300-0471 è utilizzato solo nelle applicazioni di macchine utensili CNC standalone o anche nei sistemi di robot integrati?

La conferma di compatibilità delle serie 16i-B, 18i-B e 21i-B riguarda i controller CNC per macchine utensili, utilizzati nei centri di lavorazione e nei centri di tornitura.Confirmare se le configurazioni CNC/robot integrate che utilizzano queste piattaforme CNC utilizzano anche A20B-3300-0471 della documentazione specifica del sistema.
