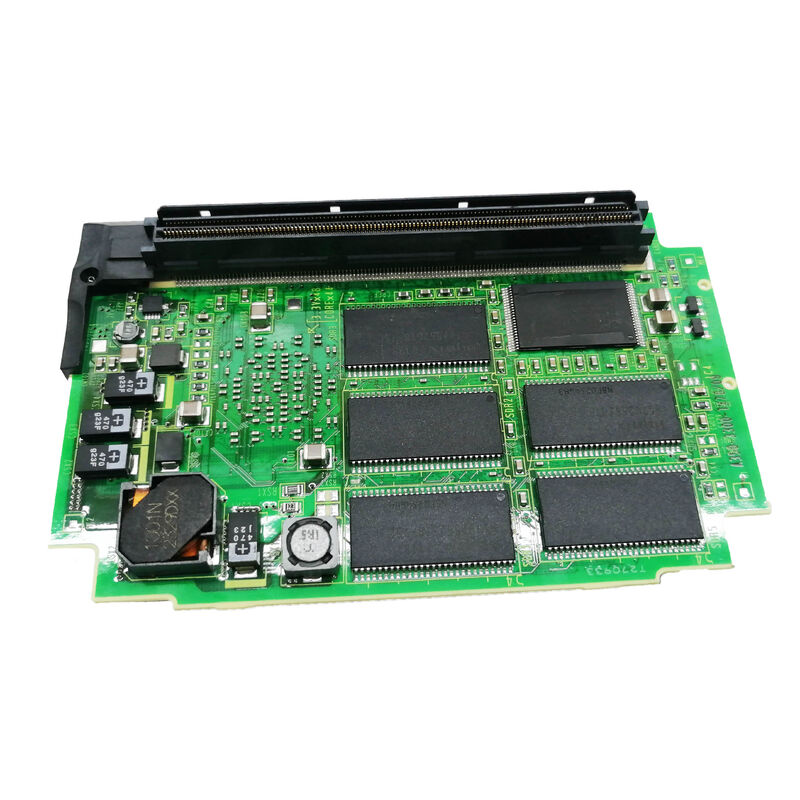

A20B-3300-0475 Scheda PCB Fanuc A20B33000475 A2OB-33OO-O475

A20B-3300-0475. FANUC A3 CPU Module 128MB DRAM integrata / High-Capacity CNC Processor Card / Serie A20B-3300

128MB DRAM Un passo significativo per le generazioni

Il monitoraggio della capacità DRAM della serie di moduli CPU A20B-3300 mostra l'evoluzione della capacità di elaborazione CNC di FANUC.L'A20B-3300-0475 porta 128MB di DRAM integrata – un passo sostanziale che riflette le richieste delle piattaforme CNC FANUC più recenti.

La memoria di lavoro di 128 MB consente:

Ampi buffer di previsione del programma:Il CNC può tamponare più blocchi di codice G prima del punto di taglio, consentendo un'esecuzione fluida ad alte velocità di alimentazione anche con programmi complessi e densi di percorso degli utensili.

Programmi PMC più sofisticati:La logica avanzata di sequenza della macchina, la gestione della comunicazione multi-dispositivo e il complesso elaborazione condizionale pongono maggiori richieste sull'ambiente di memoria di lavoro della CPU.

Sistema operativo avanzato e software opzionale:Ogni generazione di software CNC FANUC cresce con l'integrazione di nuove funzionalità.

Specificità principali

DRAM integrata ¢ una sola scheda, funzione completa

L'A20B-3300-0475 integra tutti i 128 MB di DRAM direttamente sul PCB della scheda CPU. Non è necessario un modulo di espansione DRAM separato.L'intera allocazione di memoria di lavoro è fornita in un singolo numero di parte.

Questa integrazione semplifica il servizio di sistema. Quando si sospetta un problema con la scheda CPU o la memoria di lavoro, la sostituzione A20B-3300-0475 affronta entrambi in una sola operazione.Una singola scheda in magazzino copre sia le modalità di guasto della CPU che della DRAM, riducendo la gamma di pezzi di ricambio necessari.

Scenari di applicazione

Fallimento dell'avvio CNC con scheda principale A3:Un sistema CNC FANUC con una scheda A3 non riesce a completare la sequenza di avvio.La scheda CPU A20B-3300-0475 viene sostituita come modulo combinato CPU e DRAM. Il CNC riprende il normale funzionamento dopo il montaggio del pezzo di ricambio.

Carta di riserva per apparecchiature di produzione ad alto valore:Un centro di lavorazione che utilizza una piattaforma CNC FANUC con requisiti di CPU DRAM da 128 MB mantiene un A20B-3300-0475 come riserva critica.La scheda è disponibile immediatamente in caso di guasto del modulo della CPU, riducendo il tempo da riparazione a produzione da giorni a ore.

Domande frequenti

D1: In che modo A20B-3300-0475 differisce da A20B-3300-0471 (anche DRAM da 128 MB)?

Entrambi sono moduli di CPU DRAM da 128 MB, ma portano diverse designazioni di tipo di scheda: il -0475 è il tipo A3; il -0471 è il tipo i-B3 per i sistemi 15i/16i/18i/21i Model B.Queste diverse denominazioni indicano diverse interfacce fisiche dei connettori abbinate a diverse generazioni di schede principali. non sono intercambiabili sempre corrispondono il tipo di scheda CPU alla designazione della scheda principale del sistema CNC specifico.

D2: L'A20B-3300-0475 include qualche software di sistema CNC?

Il software del sistema CNC è memorizzato in moduli FROM (Flash ROM) ¢ schede plug-in separate nel sistema di controllo FANUC.AttivazioneLa sostituzione della scheda CPU non influisce sul contenuto FROM o sui parametri memorizzati nella SRAM.

D3: L'A20B-3300-0475 può essere utilizzato per aggiornare un sistema in esecuzione con una scheda CPU con capacità DRAM inferiore?

Ciò dipende dal fatto che lo slot per schede CPU della scheda principale sia specificato per il tipo di scheda A3 e dal fatto che la versione del software CNC supporti 128 MB di memoria di lavoro.L'utilizzo di una scheda di maggiore capacità in un sistema precedentemente utilizzato con meno DRAM non è dannoso se la compatibilità fisica è confermataTuttavia, il software di sistema deve essere in grado di affrontare l'intero 128MB verificare dalla documentazione hardware e software del CNC prima di essere montato come un aggiornamento piuttosto che una sostituzione simile.

D4: Qual è la procedura corretta dopo il montaggio dell'A20B-3300-0475?

Dopo aver installato la scheda CPU, accendere il CNC e osservare la sequenza di avvio.Verificare che tutti gli assi, funzioni PMC e opzioni di comunicazione funzionano correttamente. Se mancano i parametri FROM o SRAM, ripristinare dal backup. Documentare la sostituzione nel record di manutenzione della macchina.

D5: Esistono altre varianti del modulo CPU A3 oltre all'A20B-3300-0475 nella serie A20B-3300?

Sì. All'interno della serie A20B-3300, più moduli CPU portano la designazione di tipo A3 a diverse capacità DRAM. Il -0475 è la variante da 128 MB. Altre varianti A3 possono portare diverse dimensioni DRAM.Confirmare sempre sia il tipo di scheda (A3) che la capacità DRAM dall'etichetta del modulo installato prima di ordinare abbinamento di entrambi assicura che la sostituzione soddisfi le specifiche complete del modulo originale.
