A20B-3300-0601 Scheda PCB Fanuc A20B33000601 A2OB-33OO-O6OI

FANUC A20B-3300-0601

Il cervello della CPU della configurazione SDRAM 16iB e 18iB

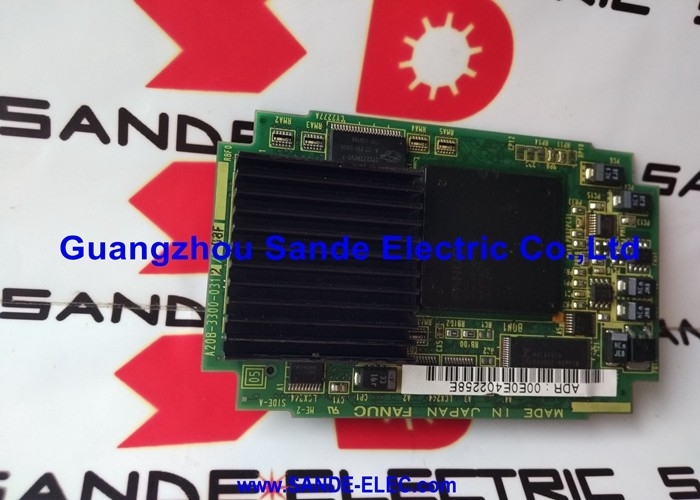

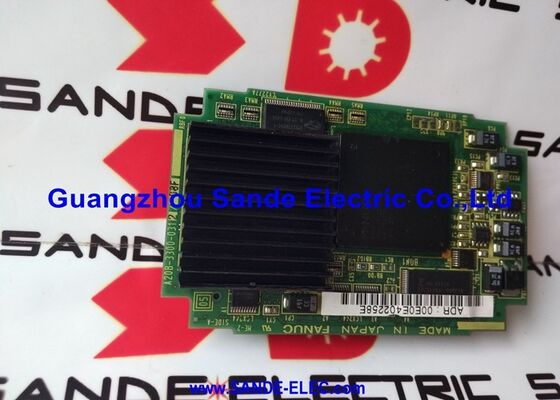

L'A20B-3300-0601 è la scheda modulo CPU plug-in per i controller CNC serie 16iB e 18iB di FANUC.dove fornisce il processore e la memoria di lavoro da cui viene eseguito il CNC. Tutte le esecuzioni di cicli CNC, l'interpolazione, la generazione di comandi servo, la gestione HMI e l'elaborazione delle attività in background passano attraverso questo modulo.

I moduli CPU della serie A20B-3300 si differenziano per la loro capacità di SDRAM o DRAM. La variante -0600 fornisce 16MB; la -0601 fornisce 32MB di SDRAM.La configurazione di 32 MB è specificata per le applicazioni più esigenti a 16 iB e 18 iB, ambienti di programmazione complessi o configurazioni in cui la memoria di lavoro aggiuntiva ha spazio per le funzioni CNC più sofisticate e il software opzionale.

Il modulo è una scheda plug-in piuttosto che una scheda standalone si collega alla scheda madre principale della CPU tramite il suo connettore di bordo, occupando una posizione di slot definita su quella scheda.La scheda CPU principale fornisce energia e il sistema interconnessione; l'A20B-3300-0601 fornisce il nucleo di elaborazione e la sua SDRAM.

Specificità principali

-0600 contro -0601

Queste due varianti non sono intercambiabili senza confermare i requisiti di memoria del sistema CNC.L'installazione di un modulo da 16 MB dove era necessaria una memoria da 32 MB può produrre errori di avvio o mancanza di disponibilità delle funzioni se il software CNC richiede la configurazione della memoria più grande.

Nota di sostituzione DATA FROM/SRAM invariate

L'A20B-3300-0601 è dotato di memoria di lavoro volatile SDRAM. I dati del programma, i parametri e il software di sistema del CNC sono memorizzati nel modulo FROM/SRAM (tipicamente serie A20B-3900-0xxx),non in questa scheda CPU. La sostituzione del modulo CPU non modifica i dati di programma o parametro memorizzati. Il CNC carica i suoi dati di runtime da FROM/SRAM nella SDRAM del modulo CPU ad ogni accensione.Si raccomanda ancora un backup corrente di tutti i dati CNC prima di qualsiasi sostituzione del PCB, ma il rischio di perdita di dati derivante dalla sostituzione del solo modulo CPU è inferiore a quello del modulo FROM/SRAM.

Domande frequenti

D1: Qual è la differenza funzionale tra l'A20B-3300-0600 (16MB) e l'A20B-3300-0601 (32MB)?

Entrambi sono moduli CPU per il 16iB e il 18iB. La SDRAM da 32 MB nel -0601 fornisce più memoria di lavoro per l'ambiente di esecuzione attivo del CNC utili per sistemi complessi a più assi,grandi programmiLa configurazione hardware del sistema CNC installato specifica quale variante è necessaria.La sostituzione di -0600 quando è richiesto -0601 può produrre errori di funzione o di avvio limitati.

D2: L'A20B-3300-0601 memorizza parametri o programmi CNC?

No, la SDRAM è volatile, tutti i dati si perdono quando si spegne.e software di sistema sono memorizzati in FROM e SRAM alimentate da batteria (in genere su un modulo separato A20B-3900-xxxx)Il modulo CPU carica i dati dal modulo FROM/SRAM nella sua SDRAM ad ogni avvio.

D3: Il CNC si avvia ma mostra allarmi di errore di memoria.

I guasti dei moduli SDRAM possono produrre allarmi di errore di memoria all'avvio la CNC rileva che la memoria di lavoro non risponde correttamente durante il suo auto-test di accensione.Gli errori di memoria all'avvio si verificano anche dalle batterie di riserva SRAM esaurite (che influenzano FROM/SRAM), non questa scheda) o dati FROM danneggiati. Distinguere per codice di allarme: gli allarmi che indicano guasti alla DRAM o alla memoria di lavoro puntano a questo modulo; gli allarmi SRAM o FROM puntano al modulo FROM/SRAM.

D4: La CNC deve essere configurata dopo la sostituzione dell'A20B-3300-0601?

Se viene sostituito solo il modulo CPU e il modulo FROM/SRAM viene mantenuto intatto, i parametri CNC e il carico del software da FROM/SRAM continuano a funzionare normalmente.Il CNC dovrebbe riprendere il suo stato configurato al prossimo accensione- Confirmare che tutti i parametri e le funzioni sono intatti controllando le pagine di parametri CNC e verificando l'I/O e il funzionamento dell'unità prima di tornare alla produzione.

D5: Da dove proviene l'A20B-3300-0601?

Attraverso il mercato dei pezzi di ricambio FANUC 16iB/18iB per la produzione di componenti CNC, i rivenditori di circuiti stampati FANUC serie i, gli specialisti di riparazione CNC e i fornitori di eccedenze verificati.Confirmare A20B-3300-0601 (32MB SDRAM) dall'etichetta del modulo installato. L'A20B-3300-0600 (16MB) non è un sostituto diretto senza confermare le specifiche di memoria del sistema CNC.
