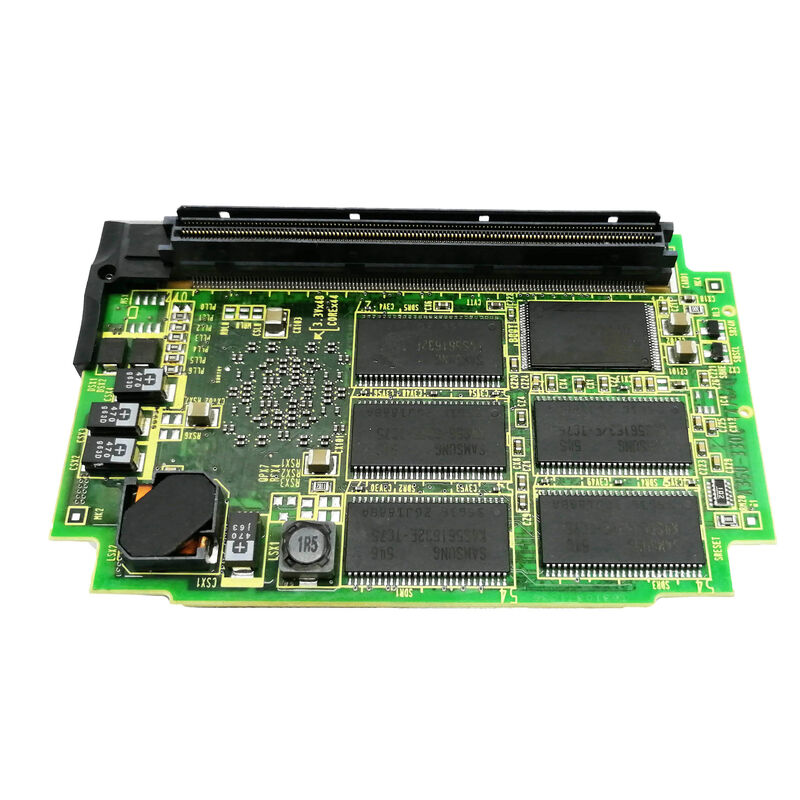

A20B-3300-0603 Scheda PCB Fanuc A20B33000603 A2OB-33OO-O6O3

A20B-3300-0603∙ FANUC 21i-B Pentium MMX CPU Modulo ∙ 32MB DRAM / Memoria estesa / Serie 21i-B CNC / Famiglia A20B-3300-060x

32MB

L'A20B-3300-0603 è la variante DRAM da 32 MB della famiglia di moduli CPU Pentium MMX della serie 21i-B, raddoppiando la memoria di lavoro disponibile per il processore rispetto all'A20B-3300-0602 da 16 MB.

Nell'architettura CNC FANUC 21i-B, la DRAM è la memoria di lavoro, lo spazio in cui il processore esegue tutto il codice attivo e memorizza tutti i dati in tempo di esecuzione.La differenza tra 16MB e 32MB è importante in circostanze specifiche:

Densità di opzioni software:Ogni opzione software FANUC CNC aggiunge codice eseguibile alla DRAM. Un sistema 21i-B con molte opzioni installate coordinamento multi-via32 MB fornisce un comodo spazio per le configurazioni completamente opzionali.

Buffer di previsione del programma:In modalità di lavorazione ad alta velocità e alta precisione, il buffer di prospezione del CNC pre-elabora molti blocchi di codice G prima della posizione di taglio corrente.di stampo e stampo, o applicazioni di contorno di precisione in cui la prospettiva del 21i-B è spinta ai suoi limiti, un'ulteriore DRAM riduce il rischio di vincoli di buffer.

GUI e dati di visualizzazione:La visualizzazione grafica del 21i-B, la visualizzazione del percorso dello strumento, la visualizzazione del programma, gli schermi diagnostici, memorizzano i dati di visualizzazione attiva in DRAM.

Specificità principali

0602 contro 0603

La famiglia 060x per 21i-B offre due opzioni DRAM:

Le prestazioni del processore sono identiche entrambi utilizzano il Pentium MMX con le stesse caratteristiche di cache e clock.

Quando il sistema 21i-B installato dispone di ampie opzioni software, esegue programmi con grandi esigenze di previsione o viene utilizzato per il contorno di precisione che impone le risorse computazionali del CNC,A20B-3300-0603 è il modulo preferito.

Scenari di applicazione

Sostituzione 21i-B molto scelta:Un centro di lavorazione a 5 assi della serie 21i-B con molteplici opzioni di software AICC (AI Contour Control), servo tuning,coordinamento multiasse .

Aggiornamento del modulo CPU da 16 MB:Un CNC 21i-B con un A20B-3300-0602 (16MB) viene aggiornato a A20B-3300-0603 (32MB) quando vengono installate opzioni software aggiuntive che spingono la domanda di DRAM del sistema al di sopra del spazio per la testa di 16MB.

Domande frequenti

D1: Cosa succede se un 21i-B fortemente optato viene eseguito con solo 16MB (A20B-3300-0602) quando sono necessari 32MB?

Se le opzioni software attive richiedono più DRAM di quanto fornisca il modulo da 16 MB, il CNC potrebbe non iniziare completamente, generare allarmi relativi alla memoria o rifiutare di caricare determinate funzioni di opzione.Il manuale hardware FANUC 21i-B specifica i requisiti minimi di memoria per ciascuna combinazione di opzioni software- Conferma i requisiti di memoria dalla lista delle opzioni del sistema.

D2: L'A20B-3300-0603 è retrocompatibile in sostituzione dell'A20B-3300-0602?

Nella maggior parte dei casi, sì. I 32 MB aggiuntivi in 0603 sono puramente additivi il processore rimane identico, e la memoria più grande non causa problemi di compatibilità con sistemi progettati per 16 MB.Il modulo da 32 MB è in genere un plug-in sostitutivo del modulo da 16 MB senza modifiche di configurazione necessarie.

Q3: Qual è la DRAM massima disponibile per la piattaforma 21i-B?

La famiglia A20B-3300-060x raggiunge i 32 MB (A20B-3300-0603) per la generazione Pentium MMX di moduli 21i-B. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.

D4: La sostituzione di A20B-3300-0603 incide sui dati CNC memorizzati?

No. I parametri e i programmi CNC risiedono nei moduli SRAM e FROM separati dal modulo CPU. La sostituzione di A20B-3300-0603 non influisce su questi valori memorizzati.il CNC si avvia da FROM e legge tutti i parametri dalla SRAM intatta.

D5: L'A20B-3300-0603 può servire sia come sostituzione del guasto che come aggiornamento della memoria in una sola operazione?

Sì, se il modulo CPU esistente ha fallito e il sistema avrebbe beneficiato di una memoria aggiuntiva,sostituire un A20B-3300-0602 (16MB) con un A20B-3300-0603 (32MB) risolve simultaneamente il problema hardware e migliora la DRAM disponibile. Verificare che la versione del software installato supporta 32 MB prima di eseguire questo aggiornamento.
