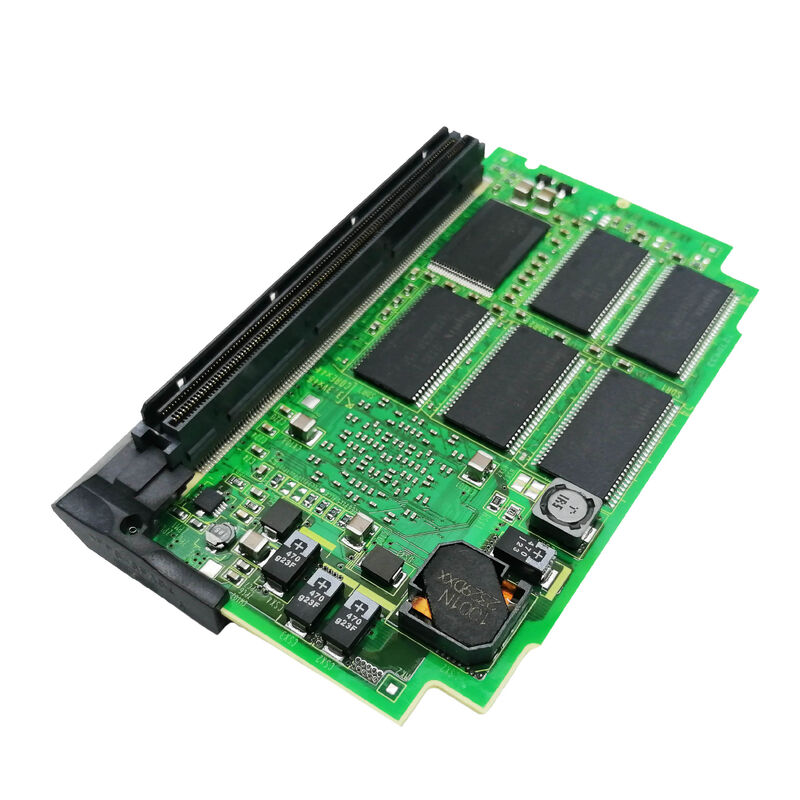

A20B-3300-0632 Scheda PCB Fanuc A20B33000632 A2OB-33OO-O632

A20B-3300-0632 FANUC Modulo CPU della serie A20B-3300 063x scheda del processore / piattaforma di controllo CNC / modulo plug-in

A20B-3300 La serie di moduli CPU

La serie A20B-3300 è la famiglia completa di moduli di CPU plug-in di FANUC, le schede del processore che forniscono la capacità di elaborazione centrale nelle schede principali CNC di FANUC.Confermato da questa sessione, la serie comprende una vasta gamma di generazioni di processori e piattaforme CNC:

Moduli di classe 486 (range 029x):

• A20B-3300-0291: 486 processore, 16 MB ¢ Serie 15i/16i/18i/21i (generazione i-A)
• A20B-3300-0292: 486DX2, 32MB ¢ Serie 15i/16i e robot
• A20B-3300-0293: 486, 16MB ¢ piattaforme CNC FANUC

Moduli standard Pentium (range 031x):

• A20B-3300-0311: Pentium, 16MB ¢ Serie 16i-B/18i-B
• A20B-3300-0312: Pentium, 16MB ¢ Serie 21i-B/210i-SB
• A20B-3300-0313: Pentium, 32MB di SDRAM

Moduli Pentium MMX (range 060x):

• A20B-3300-0600: Pentium MMX, 16MB Series 16i-B/18i-B
• A20B-3300-0602: Pentium MMX, 16MB Serie 21i-B
• A20B-3300-0603: Pentium MMX, 32MB Series 21i-B

Moduli ad alta memoria e avanzati:

• A20B-3300-0471: 128MB DRAM Series 16i-B/18i-B/21i-B (B3 generazione)
• A20B-3300-0475: tipo A3, 128MB
• A20B-3300-0551: modulo GUI, 128MB Processore di interfaccia grafica

L'A20B-3300-0632 nella posizione 063x estende la famiglia di moduli nella gamma immediatamente al di là dei moduli Pentium MMX (060x) confermati,che indica un modulo di processore avanzato o di capacità estesa per una specifica piattaforma CNC o di automazione FANUC.

Informazioni chiave sul prodotto

Architettura del modulo della CPU Feature comuni in tutta la famiglia A20B-3300

Tutti i moduli A20B-3300 condividono l'architettura plug-in:

Connessione a bordo:Il modulo CPU si collega a una presa definita sulla scheda principale CNC.

Sostituzionabilità modulare:Il processore e la DRAM sono sostituiti come una sola unità.

Sostituzione non distruttiva dei dati:La sostituzione di un modulo di CPU lascia intatti tutti i dati CNC memorizzati, i parametri di SRAM, il software di sistema in FROM, i programmi in SRAM sono invariati.

Scenari di applicazione

Errore del processore CNC:Un sistema CNC FANUC sviluppa guasti a livello della CPU fallimenti di avvio, errori di elaborazione o allarmi specifici della piattaforma che puntano al modulo del processore.L'A20B-3300-0632 è identificato dall'etichetta della scheda installataLa sostituzione ripristina la capacità di elaborazione.

Aggiornamento della piattaforma:Un sistema CNC FANUC viene aggiornato a un modulo CPU di maggiore capacità.

Domande frequenti

D1: Come posso confermare che A20B-3300-0632 sia il modulo corretto per il mio FANUC CNC?

Leggere il numero di componente dall'etichetta del modulo installato. Se è A20B-3300-0632, si tratta della sostituzione confermata.Riferimento incrociato con la tabella delle parti di ricambio del manuale di manutenzione CNC FANUC applicabile per confermare la funzione esatta del modulo e le specifiche del processore per il modello CNC host.

D2: Quale processore utilizza A20B-3300-0632?

La posizione di A20B-3300-063x immediatamente al di là della gamma confermata di Pentium MMX 060x suggerisce un'architettura di processore avanzata.una variante del processore RISC, o un processore Intel di generazione successiva è confermato dall'etichetta del modulo specifico e dalla documentazione hardware FANUC applicabile.

D3: La sostituzione di A20B-3300-0632 ha effetti sui parametri o sui programmi CNC?

N.B. I parametri e i programmi CNC si trovano nei moduli SRAM e FROM separati dal modulo CPU. La sostituzione di A20B-3300-0632 non incide sui dati memorizzati.Il CNC riprende il normale funzionamento utilizzando i parametri esistenti e il software dopo l'installazione della sostituzione.

D4: L'A20B-3300-0632 può sostituire i moduli della gamma 060x Pentium MMX?

Se A20B-3300-0632 è intercambiabile con i moduli 060x dipende dal fatto che la specifica del processore e l'interfaccia del connettore siano compatibili.Diverse varianti A20B-3300 servono configurazioni specifiche della piattaforma .
