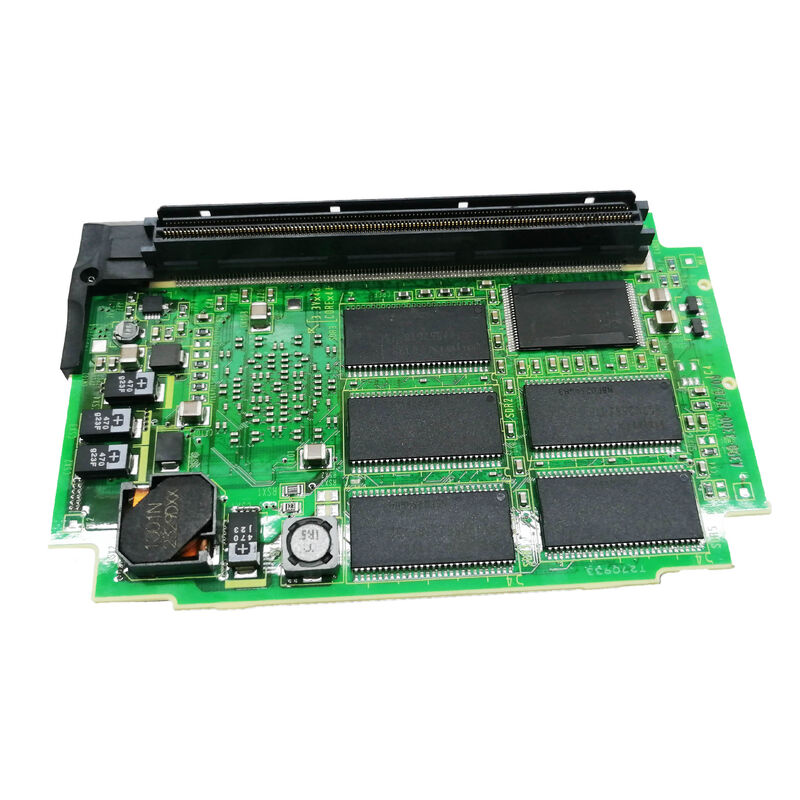

A20B-3300-0635 Scheda PCB Fanuc A20B33000635 A2OB-33OO-O635

A20B-3300-0635 | Scheda assi FANUC A1 - Modulo di controllo servoasse / Famiglia A20B-3300-063x / Interfaccia di azionamento CNC

Carta dell'Asse: cos'è e a cosa serve

Una "scheda assi" nell'architettura CNC FANUC è un modulo plug-in dedicato che fornisce l'interfaccia del servoasse tra la scheda CPU principale del CNC e gli amplificatori del servoazionamento. Non è la CPU principale, né un modulo di memoria: è la scheda processore specializzata responsabile specificamente della comunicazione e del controllo dei servoassi.

La A20B-3300-0635 (scheda asse A1) svolge queste funzioni principali:

Master di comunicazione FSSB:Genera i segnali FSSB (Fibre-optic Servo Serial Bus) in fibra ottica che comandano gli amplificatori del servoazionamento. Ad ogni ciclo di interpolazione, questa scheda trasmette il comando di posizione a ciascun azionamento dell'asse e riceve il feedback dell'encoder: il ciclo che chiude l'anello di posizione per ogni asse controllato.

Elaborazione delle coordinate servo:Il comando di posizione per ciascun asse deve essere calcolato rispetto alla posizione corrente del servo, all'interno del sistema di coordinate del CNC. La scheda assi gestisce l'aritmetica che traduce il risultato dell'interpolazione del CNC nel comando di azionamento per asse.

Interfaccia di controllo corrente digitale:Il flusso di dati FSSB dalla scheda assi include non solo i comandi di posizione ma anche i dati dei parametri per gli anelli di controllo della corrente del servoazionamento: valori di guadagno, impostazioni della modalità HRV2/HRV3 e soglie di protezione che definiscono il comportamento dinamico dell'azionamento.

Informazioni chiave sul prodotto

Famiglia di schede assi A20B-3300-063x

La gamma A20B-3300-063x è una famiglia di moduli Axis Card definita, con più designazioni di tipo:

Le designazioni del tipo "A1, A2, A3" rappresentano diversi livelli di capacità o configurazioni specifiche della piattaforma all'interno di questa famiglia di schede Axis. L'A1 (0635) è il tipo base: la configurazione standard che soddisfa i requisiti fondamentali di controllo del servoasse.

Scenari applicativi

Guasto scheda assi su CNC FANUC:Un CNC FANUC sviluppa allarmi di comunicazione FSSB su assi specifici. La scheda asse A1 (A20B-3300-0635) viene identificata come difettosa. La sostituzione ripristina la comunicazione servo FSSB.

Manutenzione del modulo di controllo assi CNC:Un sistema CNC FANUC sottoposto a manutenzione elettronica ha sostituito la scheda assi. Il tipo A20B-3300-0635 A1 è confermato dall'etichetta della scheda installata.

Domande frequenti

D1: Qual è la differenza tra la carta dell'Asse A1 (A20B-3300-0635) e la carta dell'Asse A2 (A20B-3300-0638)?

Il tipo A1 è la configurazione base della famiglia di schede Axis 063x. Il tipo A2 (A20B-3300-0638) è confermato per le applicazioni della Serie 0i-D (0i-TD/0i-MD) con un massimo di 4 assi, servocontrollo HRV3/HRV2. Il tipo A1 serve una diversa configurazione della piattaforma all'interno della stessa architettura della scheda asse.

D2: Quanti servoassi supporta A20B-3300-0635?

Il conteggio degli assi supportato da A20B-3300-0635 dipende dalla configurazione specifica del canale FSSB. Confermare il conteggio degli assi dal manuale hardware CNC FANUC applicabile per il sistema specifico in cui è installato A20B-3300-0635.

Q3: La sostituzione di A20B-3300-0635 richiede il reinserimento dei parametri del servo?

No. I parametri del servo risiedono nella memoria principale del CNC, non nella scheda assi. Dopo aver installato un A20B-3300-0635 sostitutivo, il CNC ricarica i parametri esistenti e ristabilisce la comunicazione FSSB con tutti i servoazionamenti. Verificare la normale risposta del servo prima di tornare alla produzione.

Q4: A20B-3300-0635 è compatibile con il servocomando HRV3?

Verificare dal manuale di manutenzione FANUC applicabile se la scheda asse di tipo A1 supporta HRV3. Il tipo A2 (0638) è confermato per HRV3/HRV2. Il fatto che il tipo A1 includa la funzionalità HRV3 dipende dalle specifiche hardware specifiche.

D5: Come posso verificare che la scheda assi A20B-3300-0635 sia corretta per il mio CNC?

Leggere il codice prodotto dall'etichetta della scheda installata. Se si legge A20B-3300-0635, questa è la sostituzione confermata. Riferimento incrociato con la tabella delle parti di ricambio nel manuale di manutenzione del CNC FANUC applicabile.
