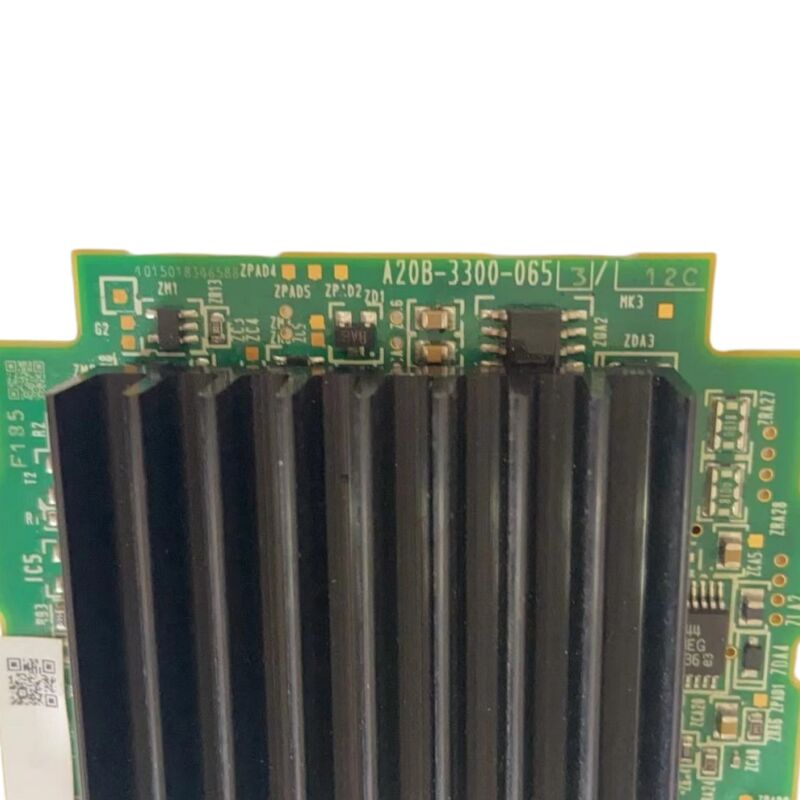

A20B-3300-0653 Scheda PCB Fanuc A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653 A20B-3300 Serie A2 CPU Modulo PCB

Moduli CPU della serie A20B-3300 in architettura CNC FANUC

L'A20B-3300-0653 è un modulo di CPU della serie di schede A20B-3300 di FANUC, la famiglia di moduli di elaborazione utilizzati nei sistemi di controllo CNC e robot FANUC.,moduli grafici, schede di controllo servo e moduli di memoria ad alta velocità.

In un'unità di controllo CNC FANUC, il modulo CPU è il nucleo di elaborazione.Esecuzione della scala PMC, elaborazione dell'interfaccia dell'operatore, gestione I/O) e gestisce il flusso di dati tra le schede funzionali dell'unità di controllo.Un modulo di CPU non funzionante produce un completo guasto del sistema di controllo.

I moduli della serie A20B-3300 sono collegati al circuito integrato principale dell'unità di controllo CNC insieme ad altri moduli funzionali (memoria FROM/SRAM, schede di controllo servo, moduli grafici).Ogni variante del suffisso A20B-3300 svolge una funzione specifica all'interno di questa architettura modulare. Il modulo CPU -0653 occupa la posizione centrale di elaborazione..

Specificità principali

A20B-3300 Famiglia Selezione specifica dei suffissi

Esistono diverse varianti all'interno della famiglia A20B-3300 che servono diverse posizioni funzionali:

• Modulo di CPU MMX A20B-3300-0260 per 16i-A/18i-A/21i-A
• A20B-3300-0102 ¢ scheda CPU RISC PowerPC per 16i/18i/21i
• Modulo CPU della serie A2 (questa scheda)

I suffissi adiacenti servono diverse generazioni di piattaforme CNC o diverse funzioni di elaborazione.Confirmare il numero esatto della parte A20B-3300-0653 dall'etichetta della scheda installata prima di acquistare una sostituzione.

Sostituzione Data backup prima della rimozione

Il modulo CPU non memorizza i parametri CNC quelli che risiedono nel modulo di memoria SRAM. Tuttavia, conferma l'architettura della macchina specifica prima di assumere che si applichi lo scambio di schede senza dati.Sempre fare il backup di tutti i dati CNC (parametri, scala PMC, programmi) prima di rimuovere il modulo CPU originale, indipendentemente dal fatto che si preveda la necessità del backup.

Dopo l'installazione del dispositivo di ricambio, verificare che la sequenza di avvio CNC sia completata normalmente e verificare la presenza di eventuali codici di allarme relativi alla versione della CPU prima di ripristinare la produzione della macchina.

Domande frequenti

D1: Cosa fa l'A20B-3300-0653 nell'unità di controllo CNC?

È il modulo CPU della serie A2 la scheda di elaborazione centrale che esegue il software del sistema CNC, gestisce le attività di controllo in tempo reale,e coordina il flusso di dati tra i moduli funzionali dell'unità di controlloUn modulo CPU non funzionante provoca un completo guasto del sistema di controllo: il CNC non può avviarsi o si interrompe a metà funzionamento.

D2: Altre varianti A20B-3300 possono sostituire il -0653?

Numeri di parti adiacenti nella famiglia A20B-3300 servono posizioni funzionali diverse o diverse generazioni di piattaforme CNC.Confirmare sempre A20B-3300-0653 specificamente dall'etichetta della scheda installata.

D3: Cosa deve essere verificato prima di concludere che il modulo CPU ha fallito?

Verificare le tensioni di alimentazione della scheda di controllo ̇ una fonte di alimentazione non funzionante produce sintomi identici a un guasto della CPU a una frazione del costo di sostituzione.moduli di memoria). Verificare gli stati diagnostici del LED di avvio del CNC rispetto al manuale di manutenzione per identificare lo stato esatto del guasto prima di ordinare una scheda di sostituzione.

D4: La sostituzione del modulo CPU richiede una nuova inserzione dei parametri CNC?

I parametri CNC risiedono nel modulo di memoria SRAM, non nel modulo CPU.Verificare l'architettura specifica della macchina e mantenere sempre un backup corrente indipendentemente.

D5: Da dove proviene l'A20B-3300-0653?

Per una macchina critica per la produzione, il suffixo -0653 deve essere specificato.prendere in considerazione la possibilità di mantenere un modulo di ricambio verificato in loco CPU failure module causes complete machine stoppage without degraded-mode workaround.
